汽车电器系统的组成及特点

（1）熟悉汽车电器的作用及基本组成

（2）熟悉汽车电器系统的特点

随着汽车技术的发展，汽车已经不再是单纯的运输工具，它正向着高速、安全、经济、舒适、环保、智能化、人性化发展。

汽车电气设备是汽车重要组成部分，其性能的好坏直接影响汽车的动力性、经济性、可靠性、舒适性及环保性。

以下是基本汽车电器系统的组成及特点：

1.电器系统组成

(1)电源系统

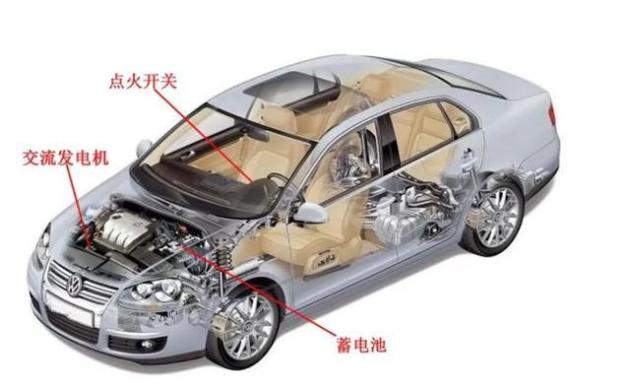

如图所示，电源系统包括蓄电池、点火开关、发电机及其调节器。

发电机是主要电源，蓄电池是辅助电源。

发电机和电池并联工作，发电机配有调节器，其主要作用是在发电机转速和负荷变化时，自动保持发电机输出电压稳定。

(2)起动系统

如图所示，现代汽车发动机以电动机作为启动动力。

启动系统的基本组成由蓄电池、点火开关、启动继电器、启动机等组成。

启动系统的功用是通过启动机将蓄电池的电能转换成机械能启动发动机运转。

(3)点火系统

如图所示，点火系统分为传统点火系统和电子点火系统。

点火系统的任务是产生高压电火花，点燃汽油发动机气缸内的混合气。

传统点火系统已趋于淘汰。

电子点火系统、微机点火系统已经普及，且日趋完善和多样化。

(4)照明信号系统

如图所示，为了保证夜间行车安全，在汽车内外安装了各种照明灯及其控制装置，车外照明灯包括前照灯、雾灯和牌照灯等；车内照明灯主要是指仪表灯和阅读灯等。

除照明灯外，还有用以指示其他车辆或行人的灯光信号标志，这些称为信号灯。

信号灯包括转向指示灯、制动灯、尾灯、示宽灯、倒车灯主要用来保证车辆运行时的人车安全。

(5)仪表系统

如图所示，汽车仪表包括各种电气仪表，如电流表、电压表、机油压力表、温度表、燃油表、车速及里程表、发动机转速表等。

在小轿车上，各种指示仪表不断增多，这些仪表多用来显示发动机和汽车行驶中有关系统的工作状况。

(6)辅助电气系统

如图所示，辅助系统是为了增加汽车的安全性、舒适性、稳定性，汽车基本的辅助系统包括电动雨刷、电动门窗、电动后视镜、电动座椅、中控锁及倒车雷达等。

2.电气系统的特点

(1)低电压

如图所示，汽车采用低压电源，现代汽车的标准电压有6V、12V、24V三种。

目前汽油车普遍采用12V，重型柴油车多采用24V电压。

对发电装置，12V电源系统输出的额定电压为14V；24V电源系统输出的额定电压为28V。

低压电源的主要优点是安全性好。

(2)直流电

汽车上采用直流电源系统，其主要原因是发动机靠起动机起动，而起动机的电源是蓄电池，当蓄电池的电能消耗完后必须用直流电进行充电，所以汽车电气系统都以为直流电为电源。

(3)单线制

如图所示，单线制即是从电源到用电设备使用一根导线连接；而另一根导线则由汽车车体或发动机体的金属部分代替。

作为电气回路的接线方式，单线制不仅节省导线，使线路简化、清晰，而且也便于安装和检修。

现代汽车普遍采用单线制，但在某些汽车上，有些不能形成可靠的电气回路的地方，或多或少的存在着双线制。

(4)负极搭铁

如图所示，蓄电池的一个电极接到车体上，俗称“搭铁”。

若蓄电池的负极与车体相连接,就称为负极搭铁；反之，若蓄电池的正极与车体相连接，则称为正极搭铁。
