材质 | 聚晶立方氮化硼 |
---|---|
规格 | 规格型号齐全 |
加工范围 | HRC45以上 |
类型 | 粗精车均可 |
标准编号 | hlcbn |
是否进口 | 否 |
适用机床 | 车床 |
是否库存 | 库存 |
是否批发 | 批发 |
是否涂层 | 非涂层 |
车刀角度 | 标准角度均有 |
品牌 | 郑州华菱超硬 |
型号 | BN-S30 |
HT250制动鼓车加工用CBN数控刀具BN-S30牌号
1、CBN数控刀具车加工HT250制动鼓有什么优势?
华菱CBN刀具是采用非金属粘合剂制作而成,本身的耐冲击性很强,能满足铸铁中的白口、砂眼等铸造缺陷的车削加工,更能实现高速车削,提高制动鼓加工表面粗糙度!
2、用华菱BN-S30牌号CBN刀具光洁度能达到多少?
使用华菱BN-S30牌号的CBN数控刀具可实现高速精加工,光洁度可达Ra0.8以内。
以下是硬质合金刀具和华菱CBN数控刀具加工H250制动鼓的效果对比:
1、硬质合金刀具CNMA150616型号车削加工HT250制动鼓

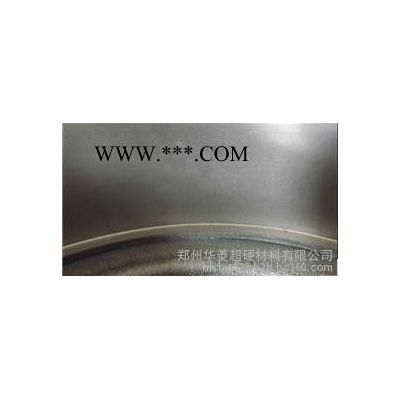

**早开始车削加工HT250制动鼓,是使用CNMA150616型号硬质合金数控车刀片,切削参数为:普通立车线速度130m/min;数控立车线速度300m/min;合金刀片每个刃口能车削加工5件后粗糙度开始下降。车削加工面的光洁度如下图
2、 华菱CBN数控刀具BN-S30牌号车削加工HT250制动鼓

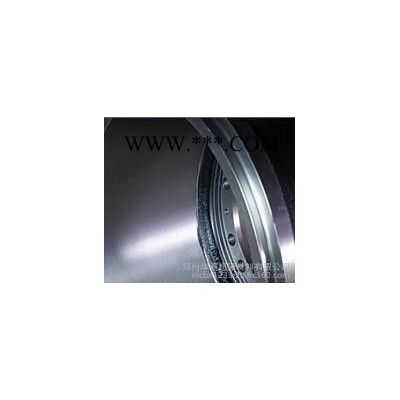

采用华菱BN-S30牌号CBN数控刀片(菱形刀片),车削加工制动鼓内孔刹车面时线速度为300m/min(粗车时由于动平衡原因,可采用250m/min),机夹式车刀的主偏角角度为95度,粗糙度明显提高,车削加工表面非常亮,如下图。但CBN刀片磨钝后,粗糙度开始下降,制动鼓内孔车削加工面出现环状光带,而且在切除制动鼓内孔止口部位时,容易撕裂工件边缘,造成制动鼓废品风险。

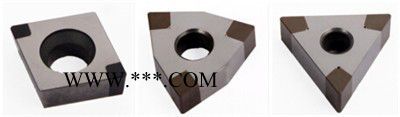

后来将CBN数控刀片刃口重新设计,进一步提高光洁度并解决工件边缘被撕裂拉毛问:BN-S30牌号材质本身已经**大幅度延长了使用寿命,所以需要对刀片刃口结构进行设计并采用半锋刃处理,以解决常规CBN刀片因为负倒棱的原因造成的制动鼓切削边缘的撕裂风险;将BN-S30牌号CBN数控刀片从菱形改为正方形刀片,刀片刃口数量从4个提高到8个,刀具使用成本降低一倍。并且CBN数控刀片的R圆弧角度增加一倍,在相同光洁度要求下,走刀量提高至0.75mm /r;生产效率提高了40%。
注意:只是对于刀杆与刀片的装卡位置和刀片形状进行调整,不用重新做工装、卡具。原来的车削加工工艺和走刀路径不变。
HT250制动鼓车加工用CBN数控刀具BN-S30牌号
华菱硬车刀具品牌简介:
1,CBN刀具行业**国产化品牌。
2,硬材料加工行业用户中**的刀具品牌
3,“量体裁衣”式服务。
4,致力于高硬度切削和高速切削领域完整的刀具产品及方案设计。
5,专业、高效。
