主要用途 | 适用于工矿、企业、高层建筑、电站等各类给排水系统中 |
---|---|
公称直径 | DN50 |
加工定制 | 是 |
名称 | 水锤吸纳器 |
驱动方式 | 手动 |
产品名称 | 富日阀门 |
类型(通道位置) | 直通式 |
调整范围 | 无 |
连接方式 | 法兰 |
高度 | 590-918 |
功率 | 0 |
流体温度 | 0-80℃ |
球座内径 | 50-300mm |
通径 | 50-300mm |
温控范围 | 0-80℃ |
压力 | PN1.6~2.5MPamPa |
材质 | 不锈钢 |
工作温度 | 0~80℃ |
公称通径 | 15~300mm |
连接形式 | 内螺纹 |
形态 | 球式 |
压力环境 | 常压 |
品牌 | 富日阀门 |
型号 | YQ9000 |
一、特点及用途

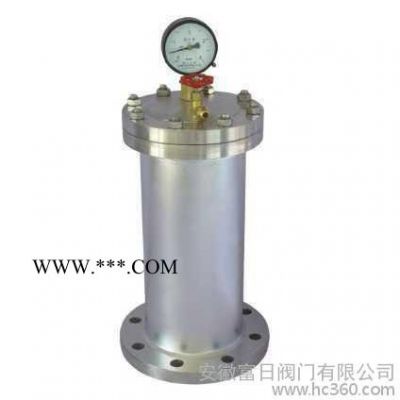

YQ9000型活塞气囊式水锤吸纳器的内部有一密闭
的容气腔,下端为一活塞。当冲击波传入水锤吸纳器时,水击波作用于活塞上,活塞将往容气腔方向运动,活塞在一定压力的气体和不规则水击波双重作用下做上下运动,形成一个动态的平衡,这样就地消除了不规则的水击波震荡。
二、主要材料
公称压力PN(MPa) | 1.6 | 2.5 | |
试验压力MPa | 壳体强度 | 2.4 | 3.75 |
密封试压 | 1.76 | 2.75 | |
容器腔压力 | 50%-70% | ||
连接形式 | 法兰连接 | ||
适用介质 | 无杂物的清水、污水 | ||
使用介质温度 | 0-80℃ |
三、技术参数
SZ9000型 | SZ9000型 | ||||||
公称通径DN | L | 公称通径DN | L | ||||
管径 | mm | 1.6MPa | 2.5MPa | 管径 | mm | 1.6MPa | 2.5MPa |
1/2 | 15 | 200 | 220 | 3 | 80 | 510 | 520 |
3/4 | 20 | 300 | 320 | 4 | 100 | 575 | 585 |
1 | 25 | 320 | 340 | 5 | 125 | 600 | 600 |
1 1/4 | 40 | 350 | 380 | 6 | 150 | 645 | 645 |
1 1/2 | 40 | 350 | 380 | 8 | 200 | 730 | 755 |
2 | 50 | 365 | 385 | 10 | 250 | 820 | 855 |
2 1/2 | 65 | 465 | 485 | 12 | 300 | 920 | 955 |
活塞式水锤消除器外形尺寸:
DN | 50 | 80 | 100 | 150 | 200 |
H | 590 | 680 | 760 | 900 | 918 |
