类型(通道位置) | 先导式 |
---|---|
零部件及配件 | 阀体 |
主体材料 | 铸铁 |
标准 | 国标 |
材质 | 铸铁 |
产品别名 | 控制阀 |
工作温度 | 常温 |
公称通径 | DN40-DN800 |
类型 | 三通式 |
连接形式 | 法兰 |
流动方向 | 单向 |
密封形式 | 硬密封 |
驱动方式 | 水力控制 |
适用介质 | 水 |
外形 | 中型 |
形态 | 活塞式 |
用途 | 预防 |
压力环境 | 常压 |
品牌 | 富日阀门 |
型号 | YQ980010 |

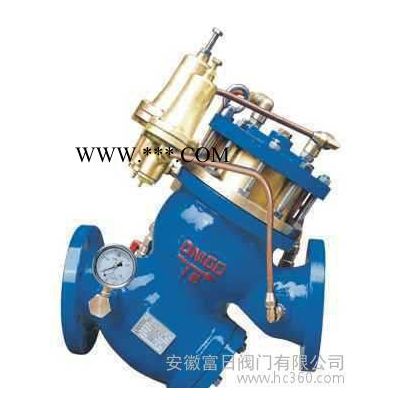

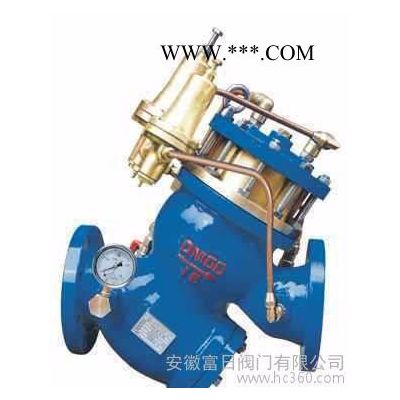

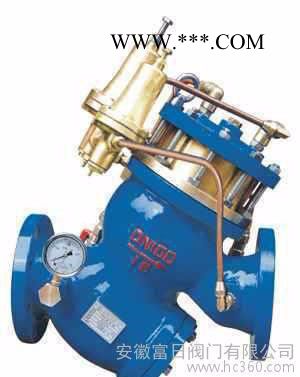

一、概述
该多用阀由一个Y型宽阀腔带过滤器的主阀、一个三通式低压导阀各一个三通式高压导阀组成,当意外断电、水泵关机、水泵启动等情况时,产生一个低压波动,这时低压导阀开启与大气相通,活塞上腔压力下降,主阀开启泄水,并在回水高压到来时,保持找开状态,当管网压力增至工况压力时,低压导阀和主阀都缓慢关闭。
当管网压力超过安全值时,高压导阀立即开启与大气相通,主阀开时开启泄水降压,当压力恢复到正常状态后,导阀和主阀逐步关闭。
该阀可广泛应用自来水公司泵房入空调、给排水和各类工矿企业的供水管网中,如同其它排放阀一样可安装在靠近水泵的T型连接管上,事实上在任何压力管网中,引阀能防止超压或水锤对管网的破坏,起到对管网安全的保险作用。
二、特点
既可在意外断电时保护水泵系统免受水锤冲击,又可保证超压时管网安全供水。 操作方便,只要分别对二个导阀上的调节摞栓进行调节,即可实现高、低压的设定。 设定的高、低压力稳定可靠,排放灵敏。 Y型宽体阀腔,流阻小,抗汽蚀性强,无噪音。 由介质自身压力自控,无需外供驱动源。 自带过滤装置及防震压力表,使安装尺寸缩短约40%,减少占用空间,节省投资成本。 内外表面均喷环保涂层,确保产品的防腐及安全性。
三、过滤活塞式电磁控制阀主要阀门零件材质如下表:
零件名称 | 材质 |
阀体、阀盖 | 铸铁、铸钢、不锈钢 |
阀座 | 锡青铜、不锈钢 |
阀瓣 | 碳钢、不锈钢+丁晴橡胶 |
阀杆 | 铝青钢、铬不锈钢 |
活塞 | 铬不锈钢+丁晴橡胶 |
过滤网 | 不锈钢 |
弹簧 | 不锈钢 |
DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
L | 250 | 280 | 335 | 380 | 425 | 480 | 750 | 660 | 740 | 810 | 860 |
