| 型号 | KZQGP气动活塞快速切断阀 |
详细介绍
一、KZQGP气动活塞快速切断阀产品概述

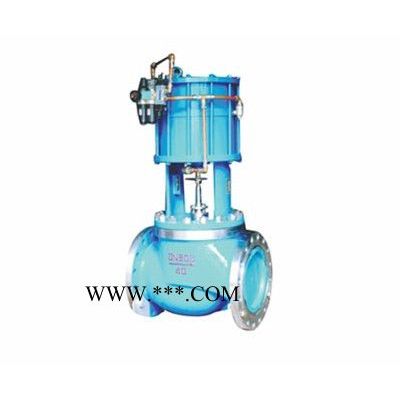

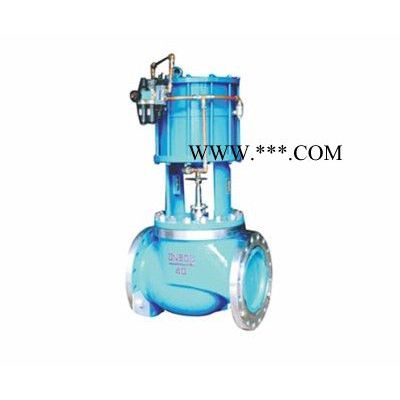

KZQGP气动活塞快速切断阀由国内首次推出的气动多弹簧活塞执行机构和低流阻、双重密封结构的切断阀组成。执行机构动作速度快、推力大、有自复位功能、带手操机构;阀体流路通畅、流量系数大、阀芯阀座有弹性和刚性串级双重密封。新颖独特的结构使本产品成为一类快速动作、严密切断、安全可靠的高性能新型切断阀。
二、KZQGP气动活塞快速切断阀主要零件材料
| 材料代号 | C（WCB） | P（304） | R（316） | |
| 主要 | 阀体、阀盖 | WCB（ZG230-450） | ZG1Cr18Ni9Ti（304） | ZG1Cr18Ni12Mo2Ti（316） |
| 阀芯、阀座 | 1Cr18Ni9Ti（304）或司钛莱合金堆焊 | 1Cr18Ni9Ti（304）或司钛莱合金堆焊 | 1Cr18Ni12Mo2Ti（316）或司钛莱合金堆焊 | |
| 阀杆 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | |
| 填料 | V型聚四氟乙烯（F4）、柔性石墨、 | |||
| 垫片 | 增强聚四氟乙烯（F4）、不锈钢垫片、金属石墨缠绕垫片 | |||
| O型密封圈 | 耐油橡胶 | |||
| 弹簧 | 60Si2Mn | |||
| 推杆 | 2Cr13 | |||
| 手轮 | HT200 | |||
| 适用工况 | 适用介质 | 水蒸汽油品类气液体 | 硝酸碱类腐蚀性气液体 | 醋酸类等腐蚀性气液体 |
| 适用温度 | 硬密封：-30～+450℃软密封：-30～+180℃ | |||
三、KZQGP气动活塞快速切断阀主要技术参数
| 公称通径mm | 20 | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | ||
| 阀座直径mm | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| 额定流量系数Kv | 6.5 | 10 | 15 | 25 | 40 | 65 | 100 | 150 | 260 | 350 | 540 |
| 公称压力MPa | 1.6 ；4.0 ；6.4 | ||||||||||
| 行程mm | 10 | 16 | 25 | 30 | 40 | 60 | |||||
| 流量特性 | 快开 | ||||||||||
| 执行器型号 | ZSPA/B-1、ZSNA/B-1 | ZSPA/B-2、ZSNA/B-2 | ZSPA/B-3、ZSNA/B-3 | ||||||||
| 作用形式 | 单作用型/双作用型 | ||||||||||
| 气源压力MPa | 0.4-0.7 | ||||||||||
| 泄漏量 | 软密封:O泄漏；硬密封：10-5×阀的额定容量 | ||||||||||
| 切断时间S | 0.5 | 1 | 1.5 | 2 | 3 | 4 | |||||
配用附件：电磁阀、阀位回讯器、空气过滤减压器、手轮操作机构
四、KZQGP气动活塞快速切断阀外形尺寸
| DN(mm) | H(mm) | Hg(mm) | ФA(mm) | ФD(mm) | L(mm) | ||
| PN1.6 | PN6.4 | PN1.6 | PN6.4 | ||||
| 25 | 410 | 580 | 196 | 115 | 135 | 184 | 210 |
| 40 | 514 | 684 | 266 | 150 | 165 | 222 | 251 |
| 50 | 520 | 690 | 266 | 165 | 175 | 254 | 286 |
| 65 | 694 | 904 | 348 | 185 | 200 | 276 | 311 |
| 80 | 696 | 906 | 348 | 200 | 210 | 298 | 337 |
| 100 | 709 | 919 | 348 | 220 | 250 | 352 | 394 |
| 150 | 1186 | 1146 | 486 | 285 | 340 | 451 | 508 |
| 200 | 1208 | 1468 | 486 | 340 | 405 | 600 | 650 |
客户订货须知
客户在选购产品时请尽量告知：①产品型号与名称；②公称通径DN(mm)；③公称压力；④流量特性要求；⑤阀体材质及阀内件；⑥介质种类和温度范围；⑦阀前后压力(压差)；⑧密封形式；⑨配套附件，以便我们正确的为你选型。如果客户使用的产品有附加要求或者使用环境复杂，您可以提供您的设计图纸和相关参数，由我公司的技术工程师为您把关。
