标准 | 国标 |
---|---|
材质 | 铸钢 |
产地 | 浙江 |
工作温度 | 常温 |
类型 | 直通式 |
流动方向 | 单向 |
驱动方式 | 水力控制 |
适用介质 | 水 |
外形 | 大型 |
执行质量标准 | 国标 |
压力环境 | 常压 |
品牌 | 活塞式水锤吸纳器,YQ9000活塞式水锤吸纳器 |
型号 | 活塞式水锤吸纳器,ZL47F |
详细介绍

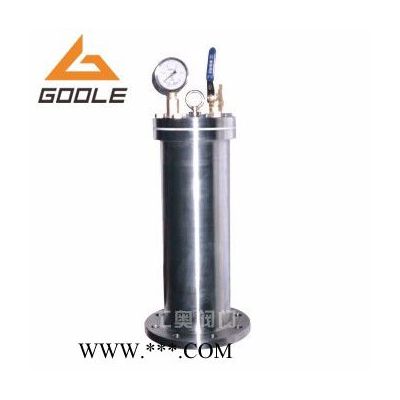

YQ9000活塞式水锤吸纳器是工奥阀门公司引进国外同类型产品,通过自行设计制造的一种吸纳供水系统水锤余压白勺设备。在供水系统中,当水泵发生故障或突然停电等原因。使水流突然停止,并开始倒流时都会产生水锤。活塞式水锤吸纳器是一种用于消除管线中因多种原因造成的水锤冲击波,保护管道 及设备不受破坏的装置。YQ9000活塞式水锤吸纳器装置结构简单,选材精良,使用寿命长。适用于工矿、企业、高层建筑、电站等各类给排水系统中
一、YQ9000活塞式水锤吸纳器工作原理:
YQ9000-16/25P活塞式水锤吸纳器的 内部有一密闭的容气腔,下端为一活塞,当冲击波传入水锤吸纳器时,水击波作用于活塞上,活塞将往容气腔方向运动。活塞运动的行程与容气腔内的气体压力、水 击波大小有关,活塞在一定压力的气体和不规则水击双重作用下,做上下运动,形成一个动态的平衡,这样**有效地消除了不规则的水击波震荡。 二、YQ9000活塞式水锤吸纳器技术参数: 公称压力:PNl 6—2 5M Pa公称通径:1 5~300
容气腔压力(占管道压力百分数)50~70%
适用介质无杂物的清水、污水
适用介质温度0~80℃
法兰标准:68/T l 7241 6 68/T 91 1 3
试验标准:GB/T l 3927 APl 598
三、YQ9000活塞式水锤吸纳器主要零部件材质介绍
零件名称 | 阀体、阀盖 | 活塞 | 密封圈 |
主要材料 | 不锈钢 | 铸铜、不锈钢 | 橡胶 |
四、YQ9000活塞式水锤吸纳器外形连接尺寸:
DN | 管径 | 1/2” | 3/4” | 1” | 11/4” | 11/2” | 2” | 21/2” |
mm | 15 | 20 | 25 | 32 | 40 | 50 | 65 | |
L | 1.6MPa | 200 | 300 | 320 | 340 | .350 | 365 | 465 |
2.5MPa | 220 | 320 | 340 | 355 | 380 | 385 | 485 | |
DN | 管径 | 3” | 4” | 5” | 6” | 8” | 10” | 12” |
mm | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
L | 1.6MPa | 510 | 575 | 600 | 645 | 755 | 855 | 955 |
2.5MPa | 520 | 585 | 600 | 645 | 755 | 855 | 955 |
五、YQ9000活塞式水锤吸纳器安装示意图:
客户订购须知:
尊敬的客户您好,欢迎访问本公司水力控制阀系 列给排水网站网站,如果您订购YQ9000活塞式水锤吸纳器产品请参照上述介绍参数确定您您订购的DN、压力、 材质 等 相关信息,可以直接向本公司销售部订购。如果客户需要非标型YQ9000活塞式水锤吸纳器产品需要咨询本公司工程师联系订购非标型产品或者选择型, 销售及工程师咨询电话: 0577-57781012
