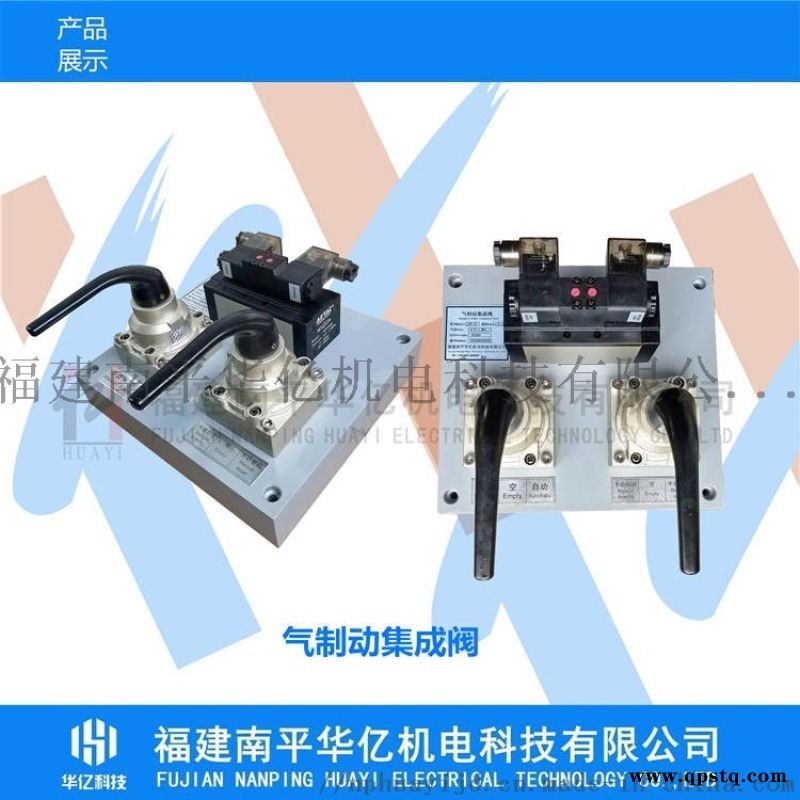

TD1010气制动集成阀组 JCQF集成气制动阀

TD1010气制动集成阀组JCQF集成气制动阀TD1060油制动集成阀 一、概述及特点 气制动集成阀用于水电水轮发电机组转速下降到额定转速35-40%时，接受转速信号继电器的电气信号，使此阀中制动电磁阀动作，将压缩空气通往制动腔，加速机组停机。当机组停机后，电气信号使复归阀动作，将制动腔复归。在该阀上的电磁阀带有手动功能，实现手动操作功能。同时在该阀上设有手动转阀，实现手动操作功能。机电一体化设计体积小，功能齐全。具有双重手动功能，操作 简便；具备手动、自动独立工作，性能可靠。 二、主要技术参数 1）、工作气压：0.3-1.0MPa； 2）、工作电压：DC24V、48V、110V、DC220V或AC220V； 3）、公称通径（卡套式）：常用：8mm；10mm；12mm；15mm（管内径） 4）、接压力表通径：常用：4mm；6mm；8mm(管内径） 5）、进出气连接均为标准管接头（GB3733.1）； 6）、适用无腐蚀性气体（请选用经净化，含润滑油的压缩空气）；介质温度小于60℃。 三、注意事项 1、手动阀 ①、手动阀切换过程漏气，是因为手动阀切换不到位。把手动阀切换到相应位置，让定位销定位即可； ②、手动阀磨损漏气；将手动阀中阀芯体适当调紧即可；若阀芯体被切坏，则需更换阀芯。 2、自动不动作原因 ①、检查手动阀是否置于自动位置； ②、气源是否有正常； ③、先导阀旋钮“—”是否处于水平位置； ④、先导阀是否通电，电源电压、交流或直流是否正确； ⑤、先导阀漏气，清洗先导阀； 3、进入该阀的气源压力气必需经过过滤器及气水分离等。 4、自动工作时，两个电磁阀不能同时得电。
