| 是否有现货： | 是 | 品牌： | 其它 |
| 驱动能源： | 电动 | 加工定制： | 是 |
| 产品用途： | 开启阀门 | 型号： | DKZ-ZG |
| 规格： | DKZ-ZG | 商标： | 江苏贝尔 |
| 包装： | 木箱 | 专利分类： | 江苏贝尔 |
| 产量： | 18000 |
基本介绍
一、DKX电动阀门控制箱控制柜概述

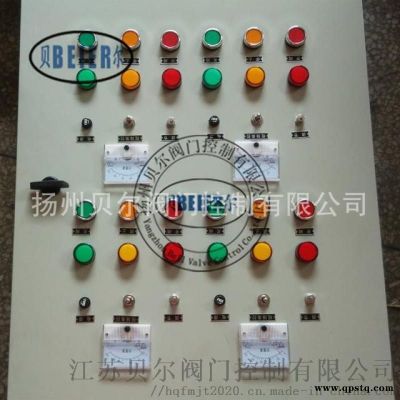

DKX电动阀门控制箱控制柜是电动阀门的配套产品，用于控制电动阀门的开启和关闭。它可以实现现场操作，也可以实现远程控制，并能从表头的转角位置正确地显示阀门开启的角度，对于大量使用管道阀门的石油，化工，水电，冶金等工业部门具有不可或缺的意义。
二、DKX电动阀门控制箱控制柜主要特性
1、电源电压AC380V/50Hz，三相四线，控制部分AC220V；（特殊定制电源电压AC220V）
2、环境温度：－20+40；
3、相对湿度:不大于80％（25）；
4、周围不含有腐蚀性，易燃易爆的场所；
5、海拔不高于1000米；
6、外形尺寸（高×宽×厚）：400×300×200，500×400×200
三、DKX电动阀门控制箱控制柜工作原理
控制器是由主电路，控制电路和指示电路三部分组成。
其工作原理如下：
接通电源，指示灯HW亮，表示整机通电。
当阀门在“全开”和“全关”之间的位置时，“阀开指示灯”和“阀关指示灯”都不亮。按下按钮SO，交流接触器KO吸合，触点接通电机电源，阀门开启，当阀门达到“全开”位置时，凸轮触压行程开关SLO，使其常闭触点断开，使该电路切断交流接触器KO断电停止工作，电机停止转动。同时SLO的一组常开触点闭合，阀开指示灯HG亮。表示阀门在“全开”位置。
阀门的关闭原理与阀门开启的原理相同。
当开启或关闭阀门时，如果输出轴上转矩超过了转矩限制机构的动作转矩时，微动开关STO，STC动作切断接触器KO和KC的电源，使电机停止转动，此时，微动开关STO，STC因受压而动作合上，过钮指示灯HY亮表示过转矩。
当开启或关闭阀门时，随着线绕电位器旋臂的转动，通过开度表的电流大小也逐渐改变，从而可以显示阀门的开闭程度。转动控制器面板的调整电位器，可以调整开度表的“满度”。
四、DKX电动阀门控制箱控制柜安装尺寸
控制器全部零件装在一个400×300×180mm的机箱内，机箱是壁挂式结构。
五、调整
1、按电气原理图将控制器和电装联接好，开启电源，按工作原理介绍的内容检查控制器元件功能状态。
2、开度表的调节：先将调整电位器RP2顺时针旋转到头（注意：要留一点余量，以便过头而损坏表头）然后开启电源，操作阀门到全开位置时，再逆时针旋转电位器调整开度表与阀门实际开启度一致即可。
3、使用前必须详细阅读电装电气部分说明书，然后与本控制器相对应连接方可通电调整
六、质保：12个月
