| 是否有现货： | 是 | 认证： | 江苏贝尔 |
| 品牌： | 其它 | 驱动能源： | 电动 |
| 加工定制： | 是 | 产品用途： | 开启阀门 |
| 型号： | Dkx-g-10电 | 规格： | Dkx-g-10电 |
| 商标： | 江苏贝尔 | 包装： | 木箱 |
| 专利分类： | 江苏贝尔 | 专利号： | 江苏贝尔 |
| 产量： | 35000 |

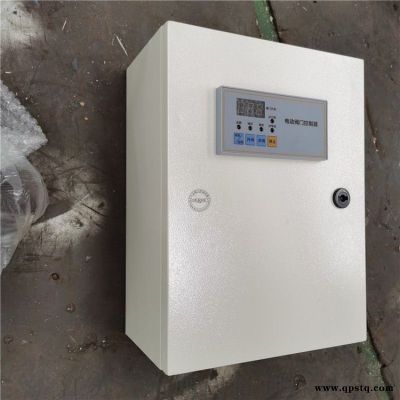

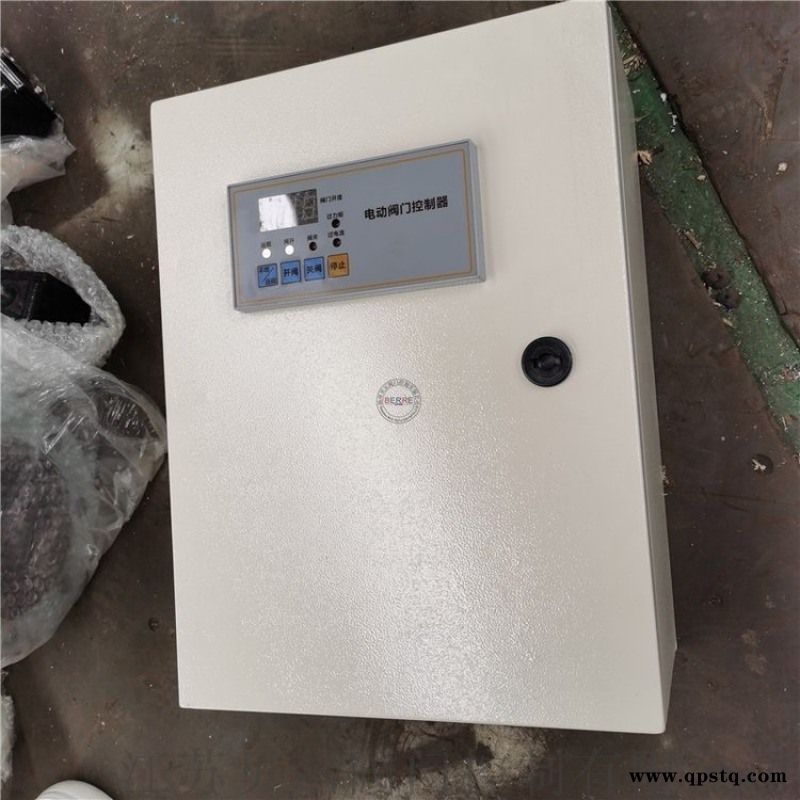

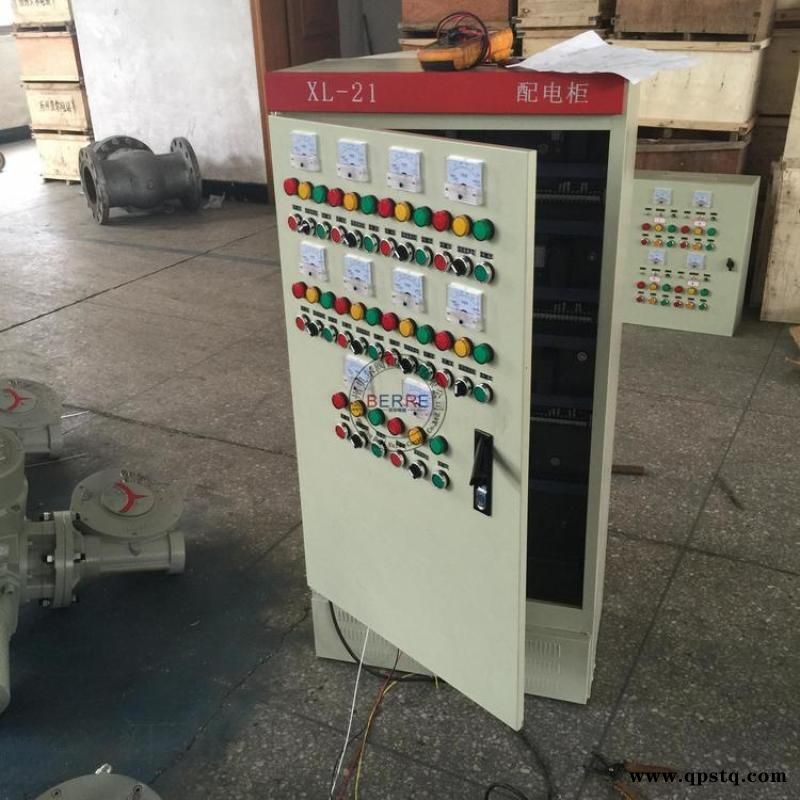

DKX-G-10电动阀门控制箱电动阀门控制箱采购须知
DKX-G-10电动阀门控制箱的说明:
1. 控制箱为三相四线制,输入电压380V,50Hz
2. 控制箱可实现“现场/远控”转换。“现场”即为控制箱操作；“远控”为4-20mA信号自动操作：模块在“正作用”状态下，输入4mA阀门全关，输入20mA阀门全开。控制箱不提供“DCS”功能。

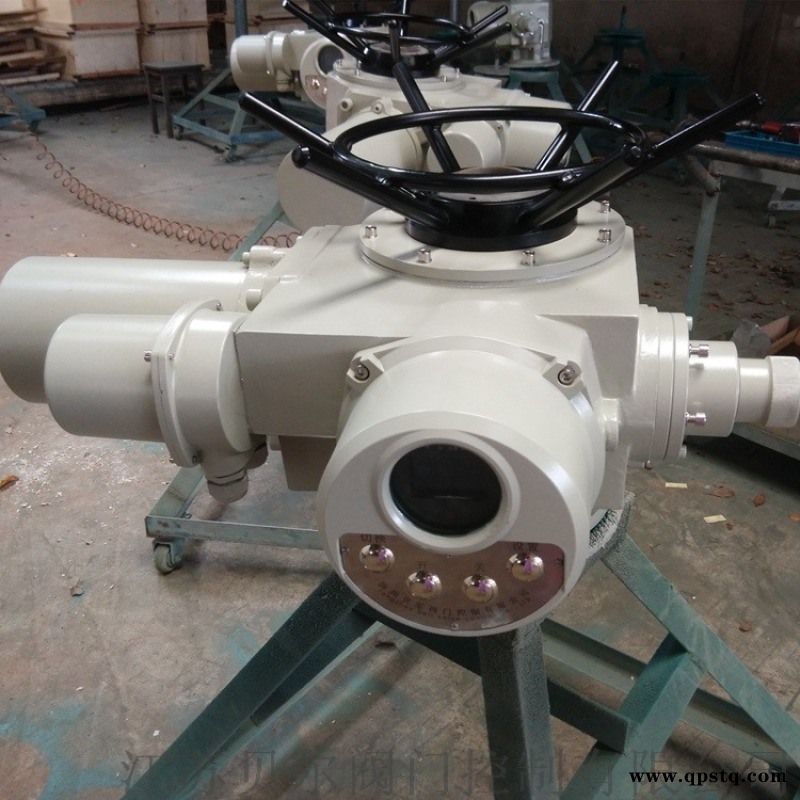

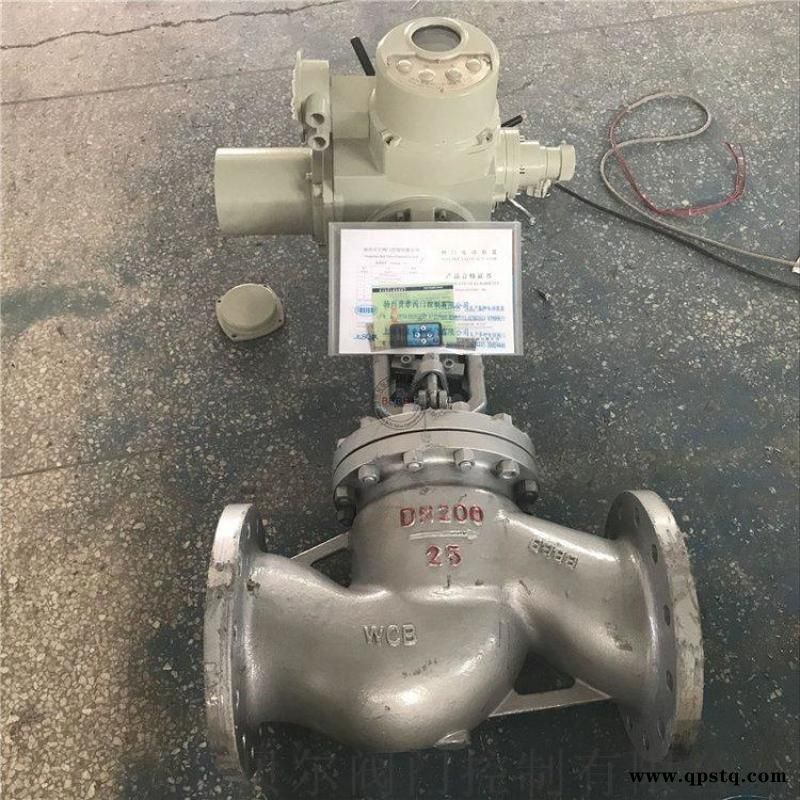

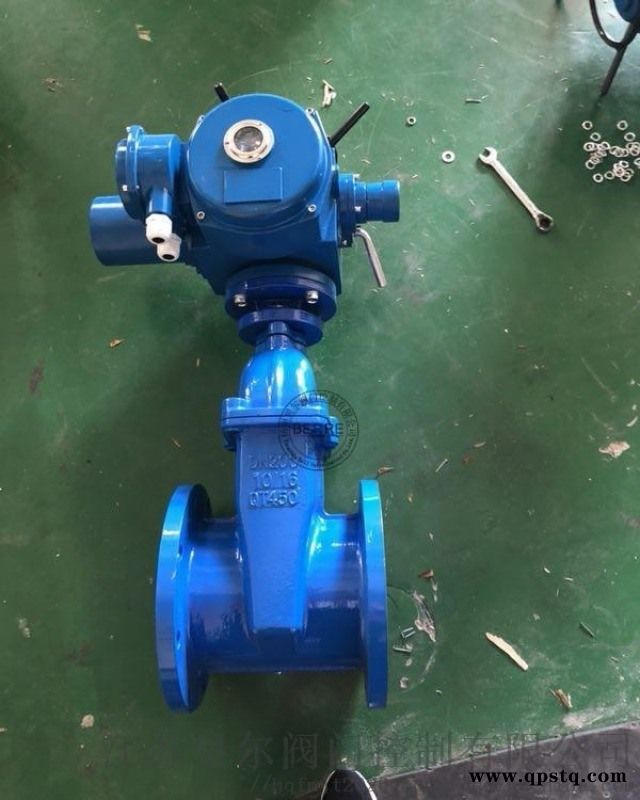

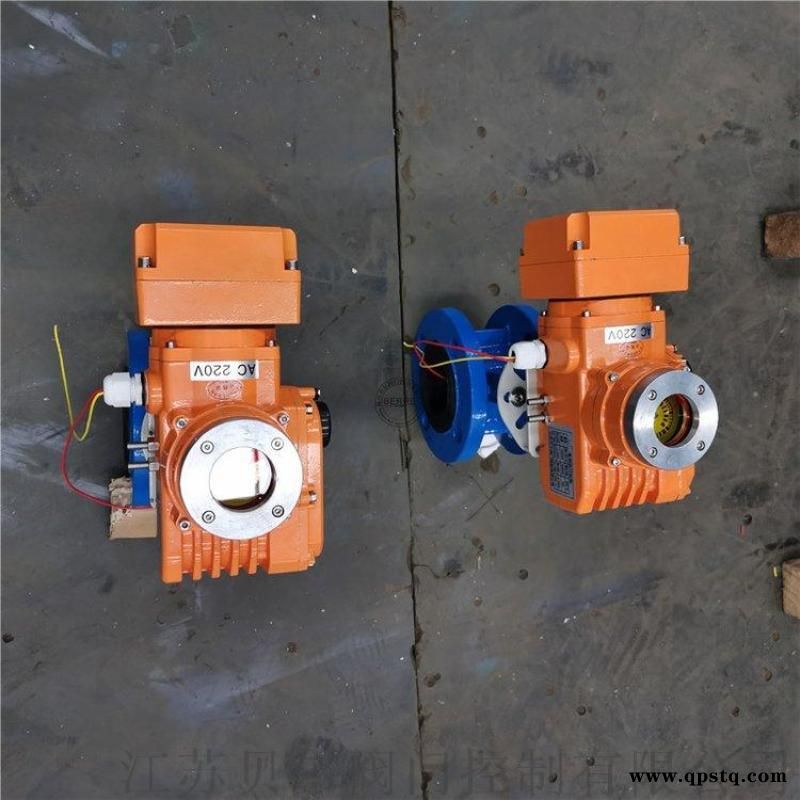

3. 控制箱需要电动装置提供力矩开关向常闭触点各一对（TSO常闭点、TSC常闭点）；行程开关向常闭点各一对（LSO1常闭点、LSC1常闭点）；行程开关向常开点各一对（LSO1常开点、LSC1常开点）；电位器输出信号。

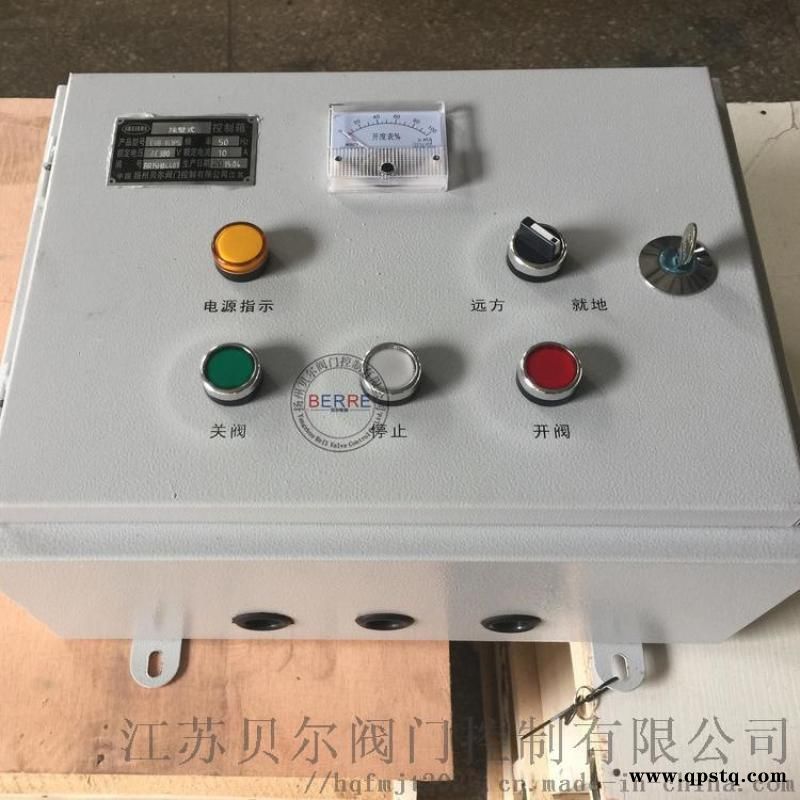

4. 控制箱提供“开”、“关”按钮；“现场/远控”转换开关；“电源”指示；“开”到位指示；“关”到位指示。
关于整体型电动控制箱的说明:
1. 控制箱为三相四线制,输入电压380V,50Hz
2. 控制箱可实现“现场/远控”转换。“现场”即为控制箱操作；“远控”为24V开关信号自动操作：内供24V电压时（模块供电），B端子“4”和“8”形成回路为阀门关，“6”和“8”形成回路为阀门开；外供24V电压时（所提供的开关量信号为24V电信号），B端子“7”接外供信号源24V“-”端，“+”端与“8”导通阀门关闭，“+”端与“6”导通阀门打开。以上均为点动控制，如需连续控制，请将B端子“8”和“5”短接。本控制箱不提供“DCS”功能。
3. 控制箱需要电动装置提供力矩开关向常闭触点各一对（TSO常闭点、TSC常闭点）；行程开关向常闭点各一对（LSO1常闭点、LSC1常闭点）；行程开关向常开点各一对（LSO1常开点、LSC1常开点）；电位器输出信号（电位器大于等于1K）。
控制箱提供“开”、“关”按钮；“现场/远控”转换开关；“电源”指示；“开”到位指示；“关”到位指示。
1.技术参数1.1电源：380V，50Hz，三相四线
1.2环境温度：-20～+40℃
1.3相对湿度：20±5℃时不大于80%
4.端子接线图(来电索取)
注：虚线框内为我公司电动装置对应端子号

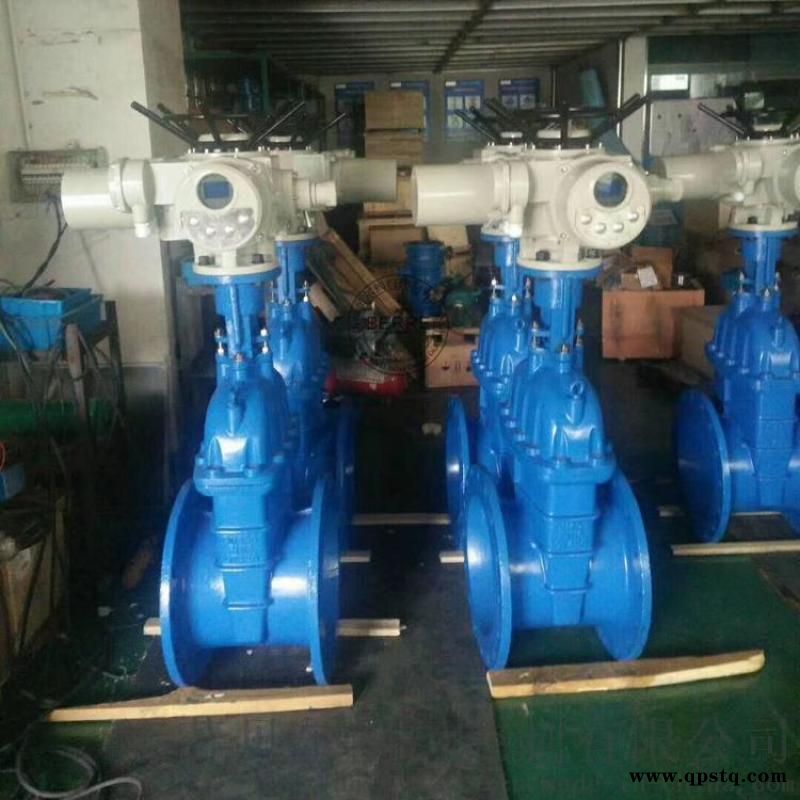

DKX-G-10电动阀门控制箱安装与调试
6.1将控制箱固定在支架上。
6.2按控制箱电气原理图和电动装置接线图，用电缆按对应的端子号把控制箱和电动装置连接起来；把三相四线电源线分别接到控制箱的L1、L2、L3、N端子上。
6.3将面板上转换开关打到“现场”；检查接线正确无误后接通电源，面板上“电源”指示灯亮。
6.4将阀门手动至中间位置时，按“开”或“关”按钮，检查阀门的开关方向是否与按钮一致，如不一致，调换三相电机线（UVW）中的任意两相。
6.5参阅电动装置使用说明书，将电动装置调试完毕。
6.6分别按下“开”、“关”、“停”按钮，检查开度表指针是否正常；开度指示与实现开关方向如果相反，调换202与204电位器线。当阀门处于全开时，检查开度表是否满刻度，如有误差可调节面板上的“调节”钮使之满刻度。开阀过程红灯闪烁，到位红灯长亮；关阀过程绿灯闪烁，到位绿灯长亮。
6.7“A13”“A11”为远控开向接点，“A43”“A41”为远控关向接点。
