德群塑机专用固态继电器 继电器 铭辉塑机专用固态继电器

应用范围	固态
产品系列	3RH11
触点负载	中功率
触点切换电流	40
触点切换电压	1
触点形式	常开型
额定电流	40A
额定电压	AC28-380
防护特征	密封式
线圈电源	1
线圈功率	1
固态继电器	塑机专用继电器
品牌	Shihlin/士林
型号	40A

产品介绍产品信息名称： 固态继电器 品牌： 士林 型号： SSR-40DA40A产品特点      固态继电器由三部分组成：输入电路，隔离（耦合）和输出电路      SSR的功率开关直接接入电源与负载端，实现对负载电源的通断切换。主要使用有大功率晶体三极管（开关管-Transistor），单向可控硅（Thyristor或SCR），双向可控硅（Triac），功率场效应管（MOSFET），绝缘栅型双极晶体管（IGBT）。固态继电器的输出电路也可分为直流输出电路，交流输出电路和交直流输出电路等形式。按负载类型，可分为直流固态继电器和交流固态继电器。直流输出时可使用双极性器件或功率场效应管，交流输出时通常使用两个可控硅或一个双向可控硅。而交流固态继电器又可分为单相交流固态继电器和三相交流固态继电器。交流固态继电器，按导通与关断的时机，可分为随机型交流固态继电器和过零型交流固态继电器。

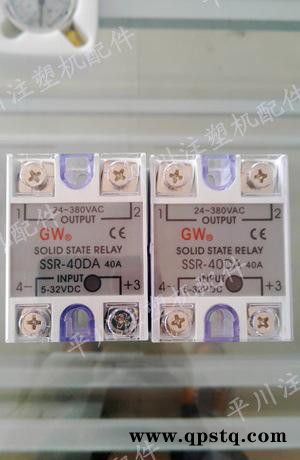

产品实拍图

固态继电器

固态继电器

产品特写图





产品图

固态继电器的关键技术参数有：输入电压范围在环境温度25'c下，固态继电器能够工作的输入电压范围。输入电流在输入电压范围内某一特定电压对应的输入电流值。接通电压在输入端加该电压或大于该电压值时，输出端确保导通。关断电压在输入端加该电压或小于该电压值时，输出端确保关断。反极性电压能够加在继电器输入端上，而不应起**性破坏的**大允许反向电压。额定输出电流环境25'C时的**大稳态工作电流。额定输出电压能够承受的**大负载工作电压。输出电压降当继电器处于导通时，在额定输出电流下测得的输出端电压。输出漏电流当继电器处于关断状态施加额定输出电压时，流经负载的电流值。接通时间当继电器接通时，加输入电压到接通电压开始至输出达到其电压**终变化的90%为止之间的时间间隔。关断时间当继电器关断时，切除输入电压到关断电压开始至输出达到其电压**终变化的10%为止之间的时间间隔。过零电压对交流过零型固态继电器，输入端加入额定电压，能使继电器输出端导通的**大起始电压。**大浪涌电压继电器能承受的而不致造成**性损坏的非重复浪涌（或过载）电流。电器系统峰值在继电器工作状态继电器输出端能够承受的**大迭加的瞬时峰值击穿电压。电压指数上升率dv/dt继电器的输出元件能够承受的不使其导通的电压上升率。工作温度继电器按规范安装或不安装散热板时，其正常工作的环境温度范围。
