活塞式空压机，风冷型活塞式空压机，低压活塞式空压机

机械分类：	曲柄压力机	动力来源：	压缩空气
构造：	固定式	类型：	活塞式
型号：	v-1.0/10	转速：	780r.p
排气压力：	10bar	外形尺寸：	1465*680*1130mm
电机功率：	7.5Kw	排气量：	1.0m3
产量：	1000

活塞式空压机，风冷型活塞式空压机，低压活塞式空压机

机组标准配置为气调方式，也可根据用户要求选择电调方式（仅适用15HP 以下电机）

每台单机组成双机组都配有储气罐，并可灵活配置，无需用户另行购买，节约成本

可选配低油位开关，当油位过低时实停机保护。

压缩机采用风冷冷却系统，高效的中间冷却器，整机结构紧凑，转速低

进气口配有4微米的进气滤清器-------确保压缩空气纯净

特点：

1、轻合金活塞，有效降低重量减少机械功耗。

2、铸铁气缸头，独立阀座，增强了设备的使用寿命。

3、配备有世界气阀 称号的“贺尔壁格”全自动高效气阀，使设备据备了大流量、多动作、高效率、寿命长的优点。

4、特殊设计飞轮，V皮带驱动，有效降低了运行噪音。

5、可拆卸式集中室外进气消声过滤器，过滤10微米精度，有效提高了进气的品质降低了进气温度。

6、设备转动部件采用了两个SKF滚动轴承，确保机组稳定运行，大大减小了轴承的磨损。

7、铸铁结构：气缸和曲轴箱采用 的铸铁材料，确保机组的使用寿命。

8、气缸：深翅片式、独立铸造气缸可以360度去除所产生的压缩空气热量。气缸与曲轴箱之间用螺栓连接，便于日常检修和保养。

9、飞轮：飞轮叶片产生一种“旋风”式气流来冷却深翅片式气缸、中间冷却器和后冷却器。

10、中间冷却器：翅片管型，直接安装在飞轮 处。

11、后冷却器：翅片管型、风冷式，和中间冷却器一样安装在飞轮 处。经后冷却器排出的压缩空气比环境温度高大约20℃左右

12、离心卸荷装置：释放来自中冷和气缸中的空气，防止机组过载启动。

13、调节装置：所有的高压机组都配置自动启动/停机控制，另外可以选择恒速控制和双重控制。

14、自动冷凝排放系统：自动冷凝排污阀安装在排气分离器/阀的支架上，当压缩机停机或在恒速控制方式下卸载时，自动排放冷凝水。

15、电机：TEFC、IP54电机，符合IEC标准。

16、驱动：全封闭保护罩的“V”型皮带驱动，运行平稳。

17、底座：重钢结构的底座上开有小槽，电机可以移动，便于紧固“V”型皮带。

技术参数

型号		排气量	排气压力	电机功率	转速	外型尺寸（长x宽x高）	重量
		(M3/min)	(Bar)	(Kw)	(r.p.m)	(mm)	(Kg)
V型	V-0.8/10	0.8	10	7.5	910	1465*680*1130	357
	V-0.6/10	0.6	10	4	710	1720*820*1450	450
	V-1.0/10	1	10	7.5	780	1480*850*1580	480
	V-1.0/12	1	12	7.5	830	1730*610*1320	405
	V-0.8/18	0.8	18	9	720	1730*610*1320	405
	V-1.4/7	1.4	7	11	1050	1720*750*1340	530
	V-1.3/10	1.3	10	11	1050	1720*750*1340	530
	V-1.2/18	1.2	18	11	900	1750*800*1400	620
W型	W-1.0/10	1	10	15	950	1700*760*1440	500
	W-2.0/8	2	8	15	1000	1700*760*1440	505
	W-2.5/10	2.5	10	22	940	1840*870*1550	760
	W-1.6/10	1.6	10	15	950	1700*760*1440	550
	W-2.6/14	2.6	14	25	1020	1850*820*1560	770
	W-1.5/17.5	1.5	17.5	15	850	1890*850*1490	700
	W-2.8/10	2.8	10	22	1100	1840*870*1550	775
	W-3.0/10	3	10	22	1100	1840*870*1550	765
	W-2.2/14	2.2	14	22	980	1840*870*1550	772
W型压缩机组	2-W-4.0/10	4	10	2*15	1050	2050*1530*1500	1060
	2-W-6.0/10	6	10	2*22	1100	2150*1400*1550	1440
	3-W-9.0/10	9	10	3*22	1100	2800*2000*1200	2100

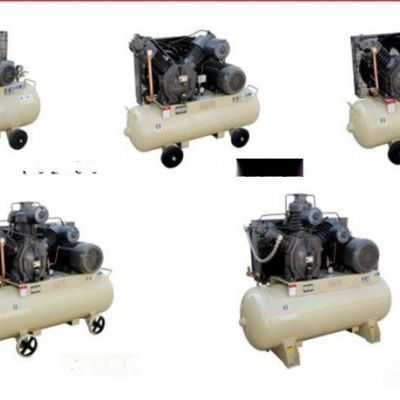

图片仅供参考
