适用行业 | 通用 |
---|---|
工作台面尺寸 | 650×430mm |
工作油糟尺寸 | 600×300mm |
工作台行程(X*Y) | 600×300mm |
Z轴行程 | 300mm |
最大切割厚度 | 100(mm) |
锥度 | 0 |
最大承重 | 300kg |
最大加工速度 | 170(mm/min) |
最大加工电流 | 6(A) |
最小电极消耗比 | 3000 |
表面粗糙度 | ≤3.2(um) |
最大功耗 | 1.5kw |
输入电压 | 380V |
电极丝直径范围 | 0.12~0.18mm |
工作台承受重量 | 300kg |
机床导轨 | 直线导轨 |
加工精度 | ±0.02 |
控制系统 | 编程控制一体 |
走丝速度 | 11M/S |
最大切割斜度/工件厚度 | 100mm |
售后服务 | 正常使用情况下,公司负责产品一年“三包”。 |
品牌 | 晨虹 |
型号 | DK77-T |
晨虹数控为客户设计生产专用离合器齿形加工电火花线切割机床

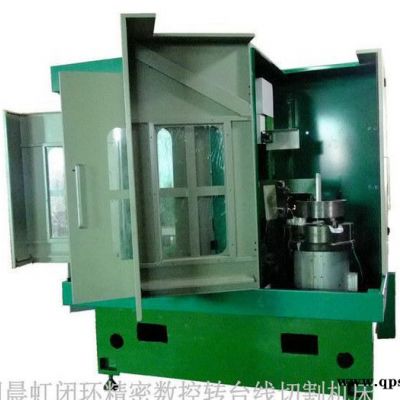

机床图片
专用离合器齿形加工电火花线切割机床基本结构介绍
将机械加工好离合器毛坯安装在数控转台回转中心。调整丝线位置,使钼丝处于加工区,调整达到转台中心。
启动数控系统,使数控转台转动角度与齿轮齿面大端丝线进退,按离合器齿形设计当量模数编制程序执行旋转与进退联动。当电极丝处在齿顶时,数控转台转动,电极丝线升降运动,这时加工出的轨迹是圆弧斜齿面;转过齿根圆心角后,电极丝线向上运动,工件停止转动,加工出直齿齿型部分。下面重复以上程序依次加工出360°全部齿。
该机床控制部分由电脑编程软件完成绘图并生成程序代码指令,由驱动模块、高频功放和丝线控制系统组成一体化。机床由数控精密回转台、收放丝机构、丝架进给和升降部分、切割液供给回收过滤系统几部分组成。
该机床护罩采用整体封闭式,加工区和上丝区均有门,门上有观察窗。
专用离合器齿形加工电火花线切割机床技术参数如下:
机床设备的型号规格及性能说明
机床型号 | DK77-T( 即快走丝电火花线切割机床,型号为特殊定制) |
丝架行程 | 上下行程:300mm ;左右行程:300mm |
特点 | 环形工件装在立式精密数控回转台,采用回转与钼丝升降两轴复合加工 |
工作台最大承重 | 300kg |
最大切割厚度(工件壁厚) | 100mm |
最大工件外形尺寸(D×L) | (直径600mm)×(长度300mm) |
最大切割效率 | 10000mm²/H (45#,壁厚在70mm时效率最大,工件壁厚较小时,生产效率减小) |
最大切割电流 | 6A |
最佳表面粗糙度 | Ra≤3.2μm |
加工精度 | 达到客户“滑动套”图纸技术要求,即分割角度满足±0.02°。 |
机床消耗功率 | 1.5 KW |
电极丝直径 | 0.12~0.18mm |
走丝速度 | 11M/S |
工件装夹方式 | 出厂配备直径400mm三爪卡盘,与转台有绝缘垫板。 |
钼丝校中心方式 | 出厂配备1件专用量具。 |
机床组成结构及性能特点
1机械部分
(1) 主机设计采用有限元分析方法设计,确保机床的强度和刚性,机床主要部件采用优质灰口铸铁铸造,加工后经二次人工时效和震动时效处理,减少铸造应力。安装面经精密磨削和刮研确保机床精度。进给轴传动安装精密P2级滚珠丝杠,导轨采用台湾产名牌精密滚动直线导轨。
(2) 精密导轮组件采用双轴承结构;工作台周围有挡水罩便于操作上丝。
2电气系统
(1) 机床数控系统通过稳定可靠的计算机进行控制,编程系统采用线切割专用编程控制一体软件。
(2) 采用编控一体化线切割专用高效脉冲电源,整体台式电柜,使绘图和操作更加便捷、舒适。
(3) 采用先进的“双系统”控制,大范围兼容主流电子图版格式,预置快捷的USB接口,可实现异地绘图本地加工,大大提高生产效率。
(4) 良好的断丝停车保护功能,发生断丝丝筒和水泵自动停止工作,程序停止加工,并自动退回加工起点,重新装丝后可正向加工亦可反向加工,提高生产效率。
