博迪浩YLD-42A皮带轮动平衡机 刹车盘动平衡机 飞轮动平衡机 离合器动平衡机 砂轮动平衡机

 1.产品介绍

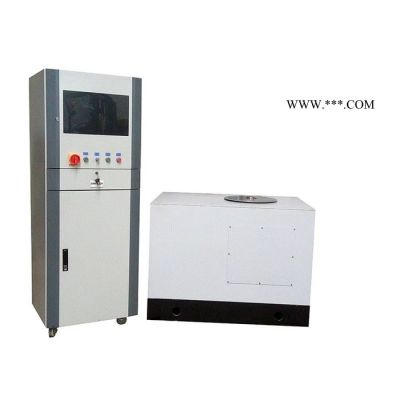

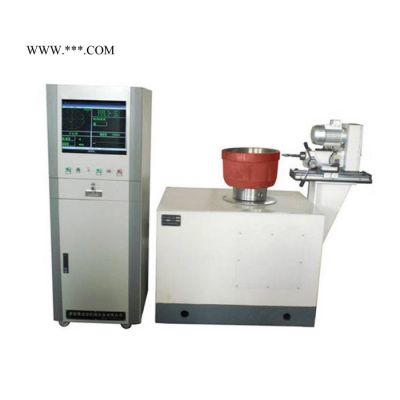

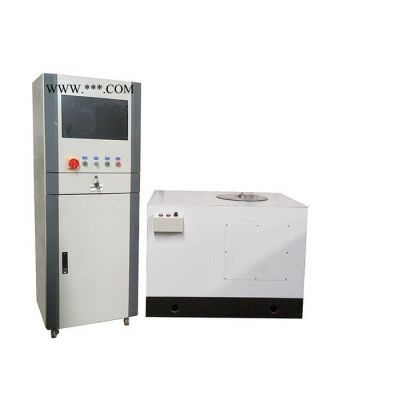

该系列是单面立式动平衡机，常规的型号测量范围200千克以内，也可根据客户的需求定制5000千克内的单面立式平衡机。本机适用于盘状旋转件在单面上进行动平衡校验，是风扇风叶，换气扇风叶，汽车飞轮，离合器，刹车盘，制动毂，液力偶合器等零部件进行动平衡校验的理想设备，只需更换安装工件的夹具，即可进行平衡校验。该系列常规产品分为“A”型和”Q”型。 “A”型为变频器调速，手动夹紧工件；”Q”型为变频调速气动夹紧工件。由工业控制计算机进行数据处理，彩色屏幕实时显示不平衡量值、相位角和实时转速，并配有工业机柜，与机械部分组成平衡机系统，便于参数存盘，打印，系统测试精度高，使用可靠，维修方便，较其他测试系统更为先进。并可根据客户的工件为客户定制各种通用夹具或专用夹具，也可配侧去重钻床，立去重钻床和吸尘装置等附具

2.测量系统

★台湾工业控制计算机， 19英寸液晶显示器（可根据客户需要配触摸屏），Windows操作平台

★200公斤以内立式平衡机配本公司自主开发通用平衡测量系统。通用软件功能齐涵盖了国内主流平衡机软件所具有的所有功能，操作全部采用汉化菜单结构，操作步骤文字提示；大型立式平衡机配带角度跟踪功能的立式机软件

★测量系统性能强大：任意工件定标，测量转速范围宽80转/分开始启测，测量速度块，不平衡量幅值和相位稳定，高去重率，高灵敏度

★软件带许用不平衡量计算器，操作人员只需要输入工件的许用震动精度级、质量、工作转速、和半径点击计算**能够得到工件允许剩余不平衡量的克数

★软件完全自主开发，可根据客户要求修改或添加软件功能（例如扫描二维码添加工件身份名称至测量结果中保存起来，以便将来质量追究）

软件功能具体详情请联系厂家

3.机械部分和控制

★设备采用铸造底座、立支架、主轴座和支承座，设备具有足够的刚性和稳定性，同型号设备过载能力20%以上

★主轴采用45#碳素结构钢，经过锻打，淬火，精磨以后，轴向与径向跳动都在0.02mm以内；且主轴为加粗型即便是工件的不平量超过30000g*cm，设备也可以准确测量

★动力传动采用多楔带，运行平稳传动可靠，对平衡测量影响小

★主轴带同步旋转刻度盘，便于不平衡量角度的找取

★设备质量可靠，采用变频调速系统，电机软启动软停止对设备的冲击小，延长了设备的使用寿命。设备可连续工作，维修保养简单方便

注：想了解设备更详细的情况请与我们联系

4厂家标准配置参数

设备型号 YLD-100A

工件质量（kg） 5-100

工件直径（mm）800

可达剩余不平衡量gmm/kg ≤1

不平衡量减小率 ≥95%

 平衡转速范围 （rpm） 100-800

 电机功率 4KW

5补充说明

★以上为本厂标准配置设备参数。我们支持产品定，根据客户的需求对设备设备进行相应设备结构允许的改动；例如可以采用伺服电机实现自动定位功能

★如有需要设备可以匹配电器适合单相AC220V, 50/60HZ电源

★厂家提供工件在平衡机上平衡时使用的工装的定制服务

★设备可以增加不影响测量性能的合理附件，比如防护、立式或卧式去重钻床等
