| 类别 | 蜗轮蜗杆减速机 |
|---|---|
| 使用范围 | 工业 |
| 用途 | 减速机 |
| 是否可定制 | 是 |
| 安装机构型式 | 立式 |
| 品牌 | 冀桥星 |
| 型号 | WHX |
| 加工定制 | 是 |
| 是否原厂 | 是 |

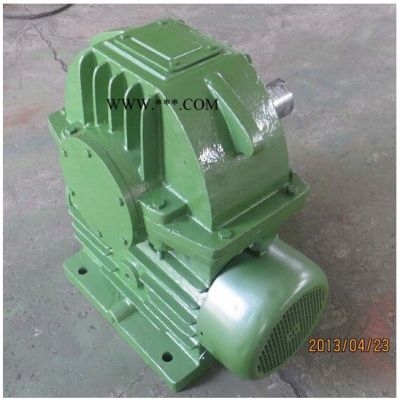

一、概述
WH系列圆弧齿圆柱蜗轮减速机，符合部颁标准jB2318—79，达到标准化、系列化的要求。适用于冶金、矿山、起重、运输、化工、建筑等各种机械设备的减速传动。本系列减速器输入功率范围在O．4～l 63Kw之间；输出扭矩在Il～2600kgf·m之间，输入轴转数一般不大于l 500转／分；高速轴可正反两向运转；工作环境温度为一40℃～45℃·当工作环境温度低于0℃时，起动前润滑油必须加温到0℃以上。
二、型号、规格、示例、中心距、传动比
2.1 型号
减速器的型号，包括减速器的系列号、中心距、传动比及装配型式。
减速器型号中的“w、H、T、X、s、c”分别为“蜗、弧，通、下、上、侧”的汉语拼音字头，组合为
WHT一蜗杆可以在蜗轮之下、之上、之侧的通用型圆弧齿圆柱蜗杆减速器；
WHX一蜗杆在蜗轮之下的圆弧齿圆柱蜗杆减速器，
WHS一蜗杆在蜗轮之上的圆弧齿圆柱蜗杆减速器；
WHC一蜗杆在蜗轮之侧的圆弧齿圆柱蜗杆减速器。
2.2 减速器的规格
中心距一用实际数字表示，单位为厘米t
传动比一用公称传动比表示t
装配型式一用罗马数字I、Ⅱ、Ⅲ……表示，带风扇的在其后加“F”字母表示。 2.4减速器的中心距a
| 型号 | WHT | WHX WHS WHC | ||||||||||||||||||
| 中心距a | 42 | 65 | 80 | 100 | 120 | 125 | 150 | 160 | 180 | 200 | 210 | 250 | 280 | 300 | 320 | 360 | 400 | 420 | 450 | 500 |
2.5减速器的公称传动比及传动比代号
| 传动比代号 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| 公称传动比i | 8 | 10 | 12.5 | 16 | 20 | 25 | 31.5 | 40 | 50 |
