| 类别 | 齿轮减速机 |
|---|---|
| 齿轮类型 | 针轮减速机 |
| 齿面硬度 | 硬齿面 |
| 用途 | 减速机 |
| 输入转速 | 1450（rpm） |
| 输出转速范围 | 50（rpm） |
| 许用扭矩 | 1200（N.m） |
| 使用范围 | 机械设备 |
| 级数 | 单级 |
| 减速比 | 29 |
| 规格 | XB |
| 额定功率 | 2.2（kw） |
| 安装形式 | 立式 |
| 布局形式 | 同轴式 |
| 品牌 | 上海鼎裕 |
| 型号 | XB |
| 加工定制 | 是 |
注明：由于鼎裕生产的减速机型号种类繁多，不能一一列举，价格根据不同规格也有所不同，此仅为参考，以电话沟通价为准,若在线未收到及时回复的客户可加18049938926 手机号微信。
热线：021-60518006 57150660 18049938926
传真：021-35460430
在线QQ:1047266810/ 2275242060
企业网站：www.dyjsj.net
产品说明

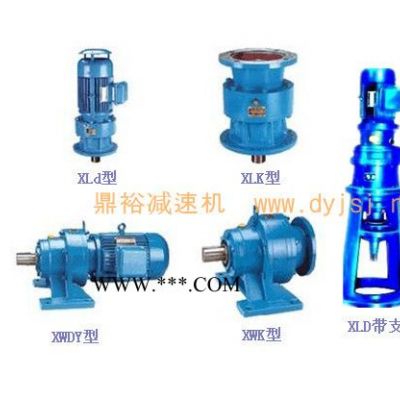

X摆线针轮减速机 /B系列摆线针轮减速机/单级双极摆线减速机![20140326174128_41303[1]](https://www.qpstq.com/skin/st08skin/image/lazy.gif)
鼎裕此款摆线减速机是一种结构紧凑，体积小的机型，源于采用了摆线针齿啮合的、少齿差行星传动原理设计而成的一种新型传动机械；已广泛地应用到石油化工、建筑、治金矿山、起重运输、纺织印、工程机械、食品工业、电子电视各个领域，深受用户的信赖和一致好评。
1、摆线减速机减速比大，效率高：一级传动减速比为9~87，双级传动减速比为 121～5133，多级组合可达数万，且针齿啮合系套式滚动摩擦， 啮合表面无相对滑动，故一级减速效率达94%。
2、针轮减速机运转平稳，噪音低：在运转中同时接触的齿对数多，重合度大，运转平稳，过载能力强，振动和噪音低，各种规格的机型噪音小。
3、使用可靠，寿命长：因主要零件是采用高碳合金钢淬火处理 （HRC58-62），再精磨而成，且摆线齿与针齿套啮合传递至针齿形成滚动磨擦付，磨擦系数小，使啮合区无相对滑动，磨损 极小，所以经久耐用。
4、结构紧凑，体积小：与同功率的其它减速机相比，重量体积 小1/3以上，由于是行星传动，输入轴和输出轴在同一轴线上， 以获得尽可能小的尺寸。
5、传动效率高**传动效率均在90%以上。
同类可替换的产品：WB微型摆线减速机 （铝合金）
| 技术参数： |
| 功 率：0.37KW～55KW |
XWD摆线针轮减速机传动比：
一级减速的传动比有：9，11，17，21，23，25，29，35，43，47，59，71，87。
两级减速的传动比有：99，121，187，289，319，385，473，493，595，649，731，841，1003，1225，1505，1849，2065，2537，3045，3481，5133。
三级减速的传动比有：5841-658530
选型各系列单级机型号对照表：
系列标准机型
X天津 X2 X3 X4 X5 X6 X7 X8 X9 X10 X11
B化工部 B0 B1 B2 B3 B4 B5 B6 B7 B8
B机械部 B12 B15 B18 B22 B27 B33 B39 B45 B55
JXJ江门 JXJ0 JXJ1 JXJ2 JXJ3 JXJ4 JXJ5 JXJ6 JXJ7 JXJ8
BJ纺织 BJ2 BJ3 BJ4 BJ5 BJ6 BJ7
B上海 B10 B11A/B11 B12/B12B B13/B13B B14 B14A B15 B16/B16B B17 B18
各系列单级机型号对照表：
系列标准 机型
X天津 X32 X42 X53 X63 X74 X84 X85 X95 X106 X117
B化工部 B10 B20 B31 B41 B52 B53 B63 B74 B85
B机械部 B1512 B1812 B2215 B2715 B3318 B3322 B3922 B4527 B5527
JXJ江门 JXJE10 JXJE20 JXJE41 JXJE42 JXJE52 JXJE53 JXJE63 JXJE74 JXJE85
BJ纺织 BJ42 BJ53 BJ63 BJ74 BJ84
B上海 B110A B120A B131A B142A B142A B152 B153 B163 B173 B184A
基本型号：
X.B摆线型号： 单级X系列：X1、X2、X3、X4、X5、X6、X7、X8、X9、X10、X11
单级B系列：B10A、B10、B11、B12、B13、B14、B14A、B15、B16、B17、B18
双级X系列：X31、X42、X53、、X63、X74、X85、X96、X106、X117
双级B系列：B110A、B120A、B131A、B142A、B152、B153、B163、B174、B184
保证产品质量高标准，精细化
先后引进先进技术和高精密设备
通过ISO9001:2000国际质量体系认证和CE,3C等认证
★质量要求、保质期：一年质保，终生享受成本维护！
★本店所有售出的产品都可享受本公司24小时技术咨询服务！
