| 外形尺寸(长×宽×高) | 950*800*1230mm |
|---|---|
| 加热器功率 | 6kw |
| 极限真空 | ≤-0.099MPa |
| 恒温控制范围 | 常温~100℃ |
| 公称流量 | 10L/min |
| 公称过滤精度 | 5um |
| 电源 | 380V/50Hz三相四线（可根据用户需要定制） |
| 额定流量 | 600L/H |
| 工作压力 | ≤0.5Mpa |
| 工作噪声 | 60-80dB |
| 进出口管径 | DN20 |
| 破乳化值 | 15min |
| 清洁度 | NAS6-8级 |
| 适用对象 | 液压油 润滑油 冷冻机油 汽轮机油 透平油 机械油等稀油 |
| 适用范围 | 电镀,制药,冶金,选矿,水处理,食品,石油,染料,轻工,汽车,化工,过滤器,纺织 |
| 性能 | 高效过滤 自动 精密过滤 |
| 样式 | 立式 |
| 用途 | 油水分离 油除杂质 |
| 原理 | 真空过滤 |
| 整机功率 | 8KW |
| 执行标准 | 国标 |
| 滤料类型 | 纤维 |
| 有效过滤面积 | 100c㎡ |
| 品牌 | 鼎能 |
| 型号 | QJC-10 |
| 特性级别 | 标准级 |
※温馨提示※
产品属性、价格、技术参数、图片仅供参考，详情请来电023-68088878/023-68088878或QQ2850606998咨询!
官方网址：www.cqdingneng.com

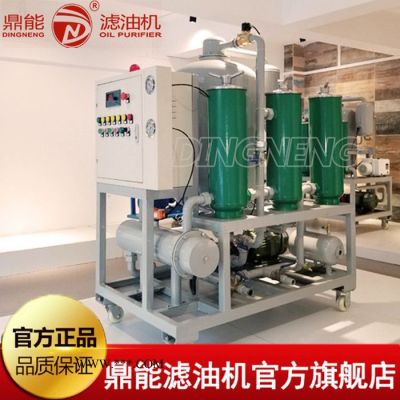

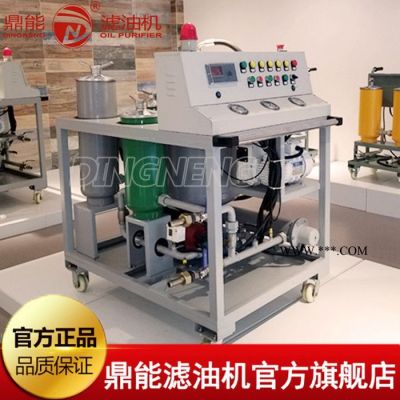

重庆鼎能QJC系列液压油真空滤油机（滤油）装置
产品概述1.QJC系列产品是鼎能公司专门针对润滑液压类稀油精心研发打造的第三代智能型真空滤油机。
2.QJC系列真空滤油处理的目的是消除油中的颗粒、水分、气体其它的污染物，并有降低酸值的作用。使油品清澈透明，恢复使用性能，最大限度的延长油品使用寿命。
3.该产品广泛用于电力、机械、冶金、石化、军工、造纸、家电制造、液压润滑等工业行业对液压油、润滑油、冷冻机油、汽轮机油、透平油、机械油、等稀油的净化过滤处理，以达到高精度用油需求
4.QJC真空滤油机是一个撬装结构的独立油净化过滤系统，可与用户油系统并联在线循环过滤，也可移动到油务处理站进行离线式滤油。
5.设备除具有可靠的过滤净油功能外，还可方便的转换阀门用于单独抽油、注油、补油、功能，以满足现场使用要求。
油品的最长寿命能用多久
目前工业用的大多数机械润滑、液压类油品，都是采用基础油中添加各种石化添加剂通过特殊的调和精制工艺加工而成。所以用户在对油品投运的过程就是在对油品中添加剂消耗磨损的过程，在这个过程中，如果油品的污染越重，工况环境越恶劣，对油品的消耗就越快。
应用经验表明：一般正常使用的油品，如果用户发现油液被污染，或者发现清洁度超标后，立即进行净化过滤处理，其油品寿命比不净化的油品寿命最少可延长2.5－3倍。即可为用户节省2.5－3倍的用油成本。其所产生的生产效益无法估计。
油品污染后的解决办法
油液系统工作过程中，不管安装和操作如何仔细，仍不可能绝对避免油液受到污染。当污染形成后，油品的特性下降，导致设备故障率或产品不良率的攀升。解决办法：
A、更换合格的新油―――成本高，换油过程影响生产且浪费
B、选购鼎能第三代高效滤油产品，
―――QJC系列液压油真空滤油机对油品进行过滤净化处理――经济、节能，回报效益高
产品特点
● 除杂能力强：多级高β值精密滤材，过滤逐级加密除去油中的细微颗粒，纳污量大，吸油磁性过滤元件滤除含铁细微杂质。并配置滤芯污染度自动检测功能。
● 除水脱气效率高：采用鼎能最新三维立体蒸发技术的脱气、脱水系统。引进国外最新工艺、集重力法、汽化法、聚结法、真空分离、机械过滤等优点于一体。
● 控制酸性形成：酸是水与系统中生成的金属颗粒相互作用形成的。通过有效除杂除水脱气，减少空气混入，阻止酸性的形成。将油液氧化降到最小，保持油品的润滑性能，提高系统可的靠性。延长油液的使用寿命。
● 低密度加热：系统采用低密度循环炭纤维加热技术，优化的管路设计，杜绝油质裂解，确保加热均匀、油温稳定。
● 自动化控制：本机采用自动恒温控制、自动液位控制、自动消泡控制、自动压力保护等 以及精良的配置，保证设备在运行中不会喷油，安全稳定运行。
● 联锁保护： 过载保护、超压报警停机保护、过载保护、缺油保护，喷油保护、相序保护等保证了整机长时间可靠运行。
● 人性化指示：自动化设计，且有油温、压力、真空度、滤芯污染度、运行状态等指示。标示简洁清楚。
● 现代化设计：本机净油工艺设计先进，与液压油箱(油站)工艺连接可匹配在线处理也可离线处理，自动化程度高，可实现无人值守运行。设备结构紧凑，移动灵活方便。
● 综合性能好：本机具有低噪音，操作简便，维护间隔长，低能耗，运行成本小，滤油效率高等优点。
产品参数
| 规格型号 | QJC-10 | QJC-20 | QJC-30 | QJC-50 | QJC-100 | QJC-150 | QJC-200 |
| 外形尺寸(mm) | 长950 宽800 高1230 | 长950 宽800 高1250 | 长950 宽800 高1280 | 长1150 宽850 高1600 | 长1250 宽950 高1650 | 长1350 宽1050 高1750 | 长1600 宽1200 高1850 |
| 净重量（KG） | 265kg | 280kg | 295kg | 350kg | 470kg | 600kg | 750kg |
| 公称流量（L/Min） | 10L/Min | 20L/Min | 30L/Min | 50L/Min | 100L/Min | 150L/Min | 200L/Min |
| 进出油管径（DN） | DN20 | DN25 | DN25 | DN32 | DN40 | DN50 | DN65 |
| 整机功率（KW） | 8KW | 12KW | 15KW | 20KW | 30KW | 42KW | 55KW |
| 加热功率(KW) | 6KW | 9KW | 12KW | 15KW | 24KW | 36KW | 48KW |
| 工作电压（V/Hz） | 3相 380V/50Hz (出口机型根据用户当地电压定制) | ||||||
| 工作压力（MPa） | ≤0.5PMA | ||||||
| 工作真空（－MPa） | ≤-0.08~-0.09MPa | ||||||
| 极限真空（－MPa） | ≤-0.099MPa | ||||||
| 可设定油温(℃) | 常温~100℃ | ||||||
| 正常工作油温（℃） | 55℃ ±5 | ||||||
| 扬程（m） | ≥10m | ||||||
| 连续工作时间(H) | ≥200H | ||||||
| 无故障工作时间 | ≥5000H | ||||||
| 滤油指标： | 合格参数 | ||||||
| 油中含水量(ppm)： | ≤80ppm（GB7600） 无（痕迹）(GB/T260) | ||||||
| 滤芯精度(um)： | ≤1-5um 无(GB/T511) | ||||||
| 清洁度（NAS） | ≤6-8级（NAS1638） | ||||||
| 油中含气量： | ≤0.1% (GB/T423) | ||||||
| 破乳化度（min）: | 新油≤15min , 运行油≤30min (GB/T7305) | ||||||
| 酸值（mgkoH/g）: | ≤0.3 (GB/T264) | ||||||
| 规格型号 | QJC-10 | QJC-20 | QJC-30 | QJC-50 | QJC-100 | QJC-150 | QJC-200 |
※ 设备外形尺寸和设备重量仅供参考，随着产品的不断发展以实物为准。
可选配置模式
A PLC（智能可编程逻辑控制系统）:触摸屏式人机对话界面，并设动态显示。（选配）
B 进口部件。（选配进口品牌真空泵组、电机油泵组、过滤元件、电气部件、仪表）
C 流量计（选配）
D 根据工况环境，选择合适防爆等级（Ex d II、 Ex d I 、BT4、 CT4 ）
E 在线微水仪（选配）
F 板框式精滤器 （在实际应用中，TY系列透平油专用滤油机如果配套LY系列板框压力式滤油机，可使油品清洁度过滤效率明显提高）（选配）
可选外形结构
底 座 结 构： 1、移动滚轮式； 2、固定安装式
机 架 结 构： A、敞开式； B、顶棚遮檐式； C、全封闭; D、帆布棚遮避式
材 质 选 择： 1、高碳钢； 2、油路不锈钢； 3、全不锈钢
颜 色 选 择： 牛奶白；天空蓝；草地绿；工业灰；警示黄；用户自选
