| 材质 | 金属 |
|---|---|
| 传动方式 | 直结式 |
| 电压 | 380V |
| 级数 | 单级 |
| 类型 | 离心风机 |
| 配套电机功率 | 200KW |
| 适用面积 | 污水处理 |
| 输入功率 | 200KW |
| 性能 | 低噪音风机 |
| 叶片数 | 16 |
| 用途 | 管道风机 |
| 噪声 | 40-60db |
| 种类 | 除尘/环保风机 |
| 重量 | 1000KG |
| 轴功率 | 200KW |
| 转速 | 35000r/mim |
| 风机压力 | 高压风机 |
| 气流方向 | 离心式 |
| 品牌 | JS-TURBO |
| 型号 | JS200 |
| 加工定制 | 否 |
| 涡轮头材质 | 钢制 |
| 旋转方式 | 右旋转风机 |
机械构造
单级离心式叶轮
叶轮可选用AL7075(高强度航空铝材)、Ti、SUS等材质，具有**的耐磨、抗变形能
力，使用寿命达30年以上。叶轮与电动机采用直联方式连接，动力传递效率为97%
。根据不同需要进行叶轮铸造，可以得到特定需要的工况范围。设计采用变频调节
方式而摒弃了导叶片调节方式，使鼓风机的可调节范围更宽。
无油空气悬浮轴承
空气悬浮轴承主要包括径向轴承以及止推轴承等部件。启动前回转轴和轴承之间有
物理性的接触，启动时回转轴和轴承相对运动，以形成流体动力场，在径向轴承内
此流体动力形成浮扬力。该浮扬力使回转轴处于悬浮状态而达到回转自如的目的。
这种轴承与传统的滚珠轴承不同，运行时回转轴和轴承之间没有物理接触点，所以
无需润滑油，能量损耗极低，效率极高，适用于多种工作环境。这种技术可以应用
于转速高达100,000 rpm的大功率高转速机械。经过严格测试，表明该轴承的启动
次数可达到20,000次以上，完全符合设计以及实际应用要求。
超高速调频电机
BLDCM永磁无刷超高速电机是随着永磁材料技术、半导体技术和控制技术的发展而
出现的一种当今世界上**型电机。运行时回转轴以 20,000 - 200,000 回转数实现
高速运转，发动机的效率可达 97% 。永磁无刷超高速电机还配有数字控制调速装
置，系统控制简单。高转速、无振动，低噪音、体积小、结构简单、高效节能、电
磁辐射小，是当前**节能型绿色环保电机。
全自动无油冷却系统
空气悬浮鼓风机采用荣获独有的完全无油的空气强冷却以及水冷却相结合技术。冷
却片材质使用了热传导性非常强的铝合金(AL)材质，无附加的能源损耗并构造简单
。本鼓风机150HP以下采用空气自冷却技术，空气流道设计合理而巧妙，并以**的
航空机械设计制造技术配套设计有电机散热翼翅。200HP以上大机型设有水冷媒内
循环系统，因此无需另设冷却风扇或补充冷却水。这种冷却设计可以确保鼓风机在
炎热的夏季仍然保持其出众而可靠的工作性能。
噪音降低技术并内制放空阀
鼓风机的内部出风口旁通管上配有放空阀及消音器，其外壳由碳钢制造，内部装有
吸音材料。风机采用机体内气动放空阀，可确保风机在断电或非正常情况下安全停
机无任何影响，且美观大方。它们通过弹性接管与鼓风机直接连接，以减少来自入
口管路的压力损失和噪音。过滤器和消音器为钢制外壳, 内设消音材料。 方形或
矩形的可更换过滤芯安装在进风口处，用良好吸音材料制成的薄片状结构制造的整
体进口消音器，安装在鼓风机机体内进风口与过滤器之间，用以降低进口噪音。由
于采用了高科技的空气悬浮轴承技术，因此完全避免了机械摩擦和振动。经过严格
测定，证明在机器运行时距机器1米处的噪声等级<80dB。

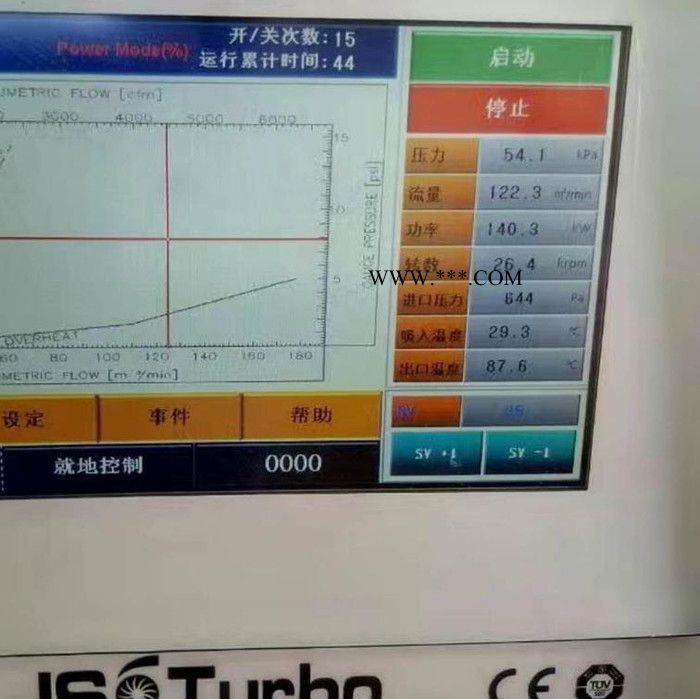

高效变频器及控制系统
空气悬浮离心鼓风机本身已集成了**地控制和变频系统于一体，不需要单独设立变
频柜及操作柜。 通过风机自身的控制面板**可以实现各种功能的设定和对流体温
度、电机转数、出风压力、风量、消耗功率等进行参数的查询。该系统同时支持数
字式远程控制、监测功能，可由中央控制室进行控制。
主要特点
1，节能高效
空气悬浮离心鼓风机使用了空气轴承，直联技术，高效叶轮，永磁无刷直流电机，
无额外的摩擦。风机根据输出的(风量可调范围40-**)自动调整电机功率的消耗
，保持设备运行的高效率。
2，无振动，低噪音
采用空气轴承及直联技术，无振动产生，风机不需要设置隔音装置;设备重量轻，
不需设置特别基础，安装布置简单灵活。
3，无润滑油
风机采用了空气轴承技术，系统不需要润滑油系统，向电子，医药，食品等特殊行
业提供干净的空气。空气轴承使用温度达到600度，油性轴承系统的所有弊端已成
功解决。
4，无保养
没有传统风机所必需齿轮箱及油性轴承，我们所采用的一系列高新技术叶轮与电机
不使用联轴器，直接连接，智能控制系统，关键部件采用AL7075(航空铝材)这些技
术保证了设备是无保养的，降低了用户的维护成本，提高供气系统运行的稳定性。
5，运转控制便利
可在个人电脑上对风机转数，压力，温度，流量等进行自检并定压运转，负荷/无
负荷运转，超负荷控制，通过防喘振控制等实现无人操作。风机通过调整叶轮的转
数调节流量。根据吸入空气的温度和压力变化，调整转数可以轻易的调节流量。可
以自动和手动调整流量。
6，设备安装空间小
空气悬浮离心鼓风机设备重量轻，设备尺寸小，安装简便，可以大量地节省用户的
建筑及辅助电气控制系统**。
主要优势
可靠性高、维护简单
由于采用了"高速直联电机"和"空气悬浮轴承"两大核心高科技技术，摒弃了传统单
级高速涡轮鼓风机所必需的增速齿轮、联轴器、润滑系统和冷却风扇等系统，从而
大大提升了产品的工艺性能以及运行可靠性，避免了噪音、振动以及废弃润滑油等
对环境造成的二次污染，大大减少了设备维护工作量，节约了设备维护成本。
