| 类型 | 风机动平衡机 |
|---|---|
| 计量单位 | 台 |
| 材质 | 铸铁 |
| 测量精度 | 0.1 |
| 产地 | 山东 |
| 电压 | 380V |
| 功率 | 18KW |
| 规格 | 300-5000KG |
| 外形尺寸 | 5110*3810*1810 |
| 用途 | 风机动平衡测试 |
| 重量 | 4000kg |
| 最大负荷 | 5000KG |
| 品牌 | 济南五星 |
| 型号 | YYW-3000A |
| 加工定制 | 是 |

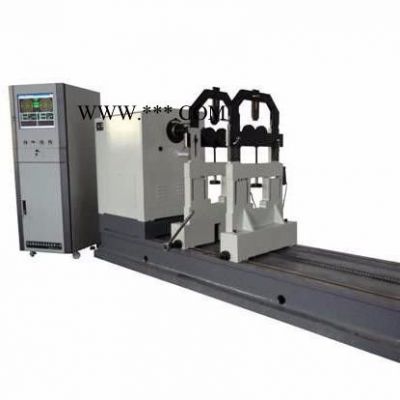

一、用途及特点
该系列是专为风机、鼓风机行业等大直径工件要求生产的硬支承卧式专用动平衡机，采用滚轮支承，万向联轴节驱动，变频电机加变频器调速，由工业控制计算机进行数据处理，彩色屏幕实时显示不平衡量值、相位角和实时转速，床身均采用整体铸造，稳定性好。广泛应用风机、鼓风机等行业，可在单面、双面及多个校 正面上进行平衡测量。具有效率高，精度准确，显示直观，质量可靠，维修方便的特点，软件备有普通工件和标准转子两种标定功能，克服了其他硬支承平衡机测量系统用户难以自行标定设备的缺陷，并有联轴器补偿功能等多种测量方法和功能供选择，可实现参数输入、预览、实验、结果存储、打印、操作全部采用汉化菜单结 构，人机对话，自动提示。
二、功能
1） Widows中英文系统双选择
2）配用GB-2000通用微机平衡测量系统
3）全自动程控放大模块
4）任意工件定标功能，任意角夹具补偿和工件信息存储
5）合格量显示，测量周期调整功能
6）信号自动放大与手动放大调整，信号自检，自动诊断
7）矢量图形、波形与不平衡量，同时显示
8)剩余不平衡量g与不平衡力距g cm、g mm可选择显示
可选功能
1、平衡角度自动跟踪功能
2、停车自动定位功能
3、矢量角度分解功能
三、主要参数
| 规格 型号 | 工件质量范围kg | 工件直径mm | 两支承间**大距离mm | 轴径范围mm | 平衡转速r/min | **小可达剩余不平衡量gmm/kg | 不平衡量减少率% | 电机功率kw | 调速方式 |
| YYW-300A | 10-300 | Φ1650 | 1700 | Φ10-180 | 300-2500无级调速 | ≤0.5 | ≥90 | 5.5 | 变频电机＋ 变频器 |
| YYW-1000A | 20-1000 | Φ1800 | 1600 | Φ20-240 | 300-2500无级调速 | ≤0.5 | ≥90 | 7.5 | 变频电机＋ 变频器 |
| YYW-1600A | 30-1600 | Φ2000 | 1600 | Φ20-240 | 300-2500无级调速 | ≤0.5 | ≥90 | 11 | 变频电机＋ 变频器 |
★床身可根据用户要求定制

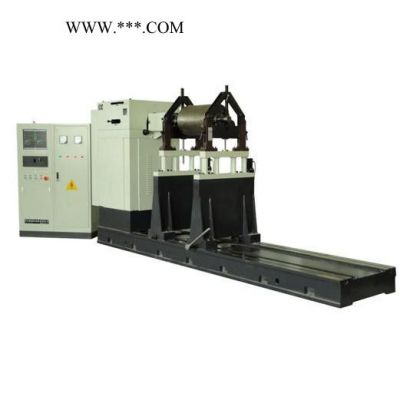

特点：该系列是专为风机、鼓风机行业等大直径工件要求生产的硬支承卧式专用动平衡机，采用滚轮支承，万向联轴节驱动，变频电机加变频器调速，由工业控制计算机进行数据处理，彩色屏幕实时显示不平衡量值、相位角和实时转速，床身均采用整体铸造，稳定性好。广泛应用在风机、鼓风机等行业，可在单面、双面，及多个校正面上进行平衡测量，适合轴类、盘类和重心外伸转子。具有效率高，精度准确，显示直观、质量可靠、维修方便的特点，软件备有普通工件和标准转子两种标定功能，克服了其他硬支承平衡机测量系统用户难以自行标定设备的缺陷，并有多种测量方法和功能供选择，可实现参数输入、预览、试验、结果存储、打印、操作全部采用汉化菜单结构，人机对话，自动提示。
