| 包装方式 | 安全出口包装 |
|---|---|
| 产品系列 | V10 |
| 额定电压 | 10000V |
| 功率范围 | 200KW~250000KW |
| 供电电压 | 高压 |
| 频率范围 | 50 |
| 认证 | ISO9001-2000 |
| 应用范围 | 风机专用 |
| 营销方式 | ** |
| 品牌 | 腾辉 |
| 型号 | TH-HVF |
| 加工定制 | 是 |

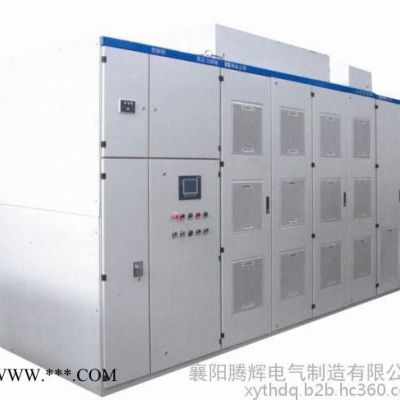

腾辉电气生产的TH-HVF高压变频器在冶炼厂上应用广泛。因为冶炼厂使用的大部分是鼓风机，如果使用其他的高压软起动节能效果不明显，但是使用高压变频器的节能效果**明显。不仅能保证电机的正常运行延长其使用寿命，还能帮助企业大大提高生产效率。以下内容是关于腾辉电气生产的TH-HVF高压变频器在冶炼厂的鼓风机上的实例应用情况的介绍，并对节能效果进行了分析。
冶炼厂一般从事的是黄金及其他金属的开采、选冶、精炼及深加工。这些生产设备极易老化，如果换新的设备，运行成本会非常高而且也会影响整个进度。所以一般的企业都是对设备进行改造，改变原来的阀门调节方式，采用先进的高压变频技术，使得整个项目操作更加完善。
高压变频器是如何与鼓风机配套工作的？首先我们先来了解一下工况：改造中在排风机管道出口安装压力变送器以检测气体压力变化，并将输出信号传输给高压变频器，高压变频器根据压力的变化来控制电机转速，从而自动调节风机流量。当高压变频器调节系统发生故障时，在高压变频器上可以选择人为或者自动旁路到工频运行。主回路改造图如下：
高压变频器的工作原理

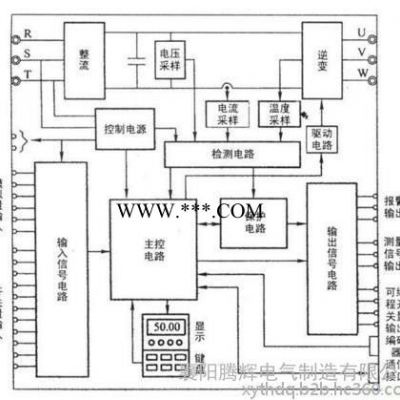

变频器的系统结构
TH-HVF系列高压变频调速系统的结构见图2，由移相变压器、功率单元和控制器组成。6KV系列有5个功率单元，每15个功率单元串联构成一相。
每个功率单元结构上完全一致，可以互换，其主电路结构如图所示，为基本的交-直-交双向逆变电路，图中通过逆变块IGBT反并联的二极管构成三相全桥方式整流，整流后的给滤波电容充电，确定母线电压， 通过对IGBT逆变桥进行正弦PWM控制实现双向逆变。
高压变频器的特点如下：
① 采用多重化PWM方式控制，输出电压波形接近正弦波。
② 整流电路的多重化，脉冲数多达30或36，功率因数高，输入谐波小。
③ 模块化设计，结构紧凑，维护方便，增强了产品的互换性。
④ 直接高压输出，无需输出变压器。
⑤ 极低的dv/dt输出，无需任何形式的滤波器。
⑥ 采用光纤通讯技术，提高了产品的抗干扰能力和可靠性。
⑦ 功率单元自动旁通电路，能够实现故障不停机功能。
订货须知
订货时请提供下列资料：
电动机型号、额定功率、定子电流、定子电压
电动机拖动的负载特征（工况说明）
设备表面颜色
注：若用户有其他特殊要求，可与我公司协商订货。
本文报价为小功率常规配置报价， 具体价格可以根据用户的具体现场工况和器件要求有所波动，如果您有相关的投标项目需要咨询，欢迎您致电我司技术：182-7206-8027 07-10-3626-279 徐工！我们竭诚为您提供周到完善的产品服务！如果您想了解 我们公司的综合实力和相关的运行状况， 您也可以来我司实地考察和业务洽谈！
高压变频器厂家为您做专业的指导和分析！您选择放心，我们选择贴心！
