准入认证 | 3C认证 |
---|---|
适用车型 | 皆可 |
最大扭距 | 1250nm |
摆角 | 20β |
车轮外倾 | 15 |
联接尺寸 | 100 |
内轮最大转角 | 15 |
外轮最大转角 | 15 |
万向节 | 55 |
重量 | 17 |
伸缩量 | 55 |
回转直径 | 100mm |
最大回转直径 | 100 |
产品型号 | SWC100BH-390 |
材质 | 45 |
产地 | 苏州 |
类型 | 万向节传动轴 |
上市时间 | 2011年春 |
适用范围 | 工业 |
总长度 | 390 |
最大瞬时扭距 | 630 |
执行质量标准 | 国标 |
联轴器类型 | 万向联轴器 |
品牌 | 玛旗重工 |
型号 | SWC100-BH |
加工定制 | 是 |
外漆颜色 | 黑色 |

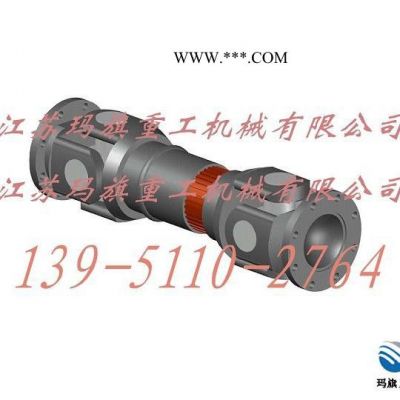

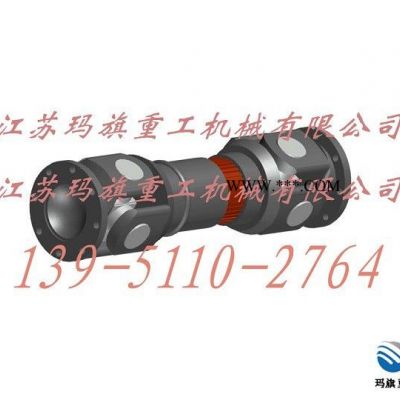

SWC型十字轴式万向联轴器(JB5513-91)
适用范围
◆SWC型万向联轴器主要适用于轧钢机械、起重运输机械及其他重型机械,连接两个不同轴线的传动轴系。其回转直径为100-620mm,传递额定转矩1.25-1000KN.m,轴线折角为15°-25°。
结构特点
◆结构合理,使用安全可靠,采用整体式叉头,消除了螺栓压紧轴承座(盖)这一薄弱环节,完全避免了常见的螺栓松动或断裂造成的恶性破坏事件,使用寿命比其他型式联轴器提高30%-50%。
◆承载能力高。
◆传动效率高,传动效率高达98.7%-99.9%,用于大功率传动,节能显著,可降低电耗5%-15%。
◆平稳传动,噪声低,一般噪声为30-40dB(A)。
型式
◆SWC型万向联轴器分为BH、BF、DH、CH、WH、WF和WD七种型式。
万向联轴器的选用
◆万向联轴器由两个万向节和一根中间轴所构成,为使主动轴、从动轴的角速度相等,即
Ω1=ω2,必须满足下列三个条件:
(1)中间与主、从动轴间的加点倾度相等,即β1=β2.
(2)中间轴两端的叉头位于同一相位。
(3)主、从动轴与中心轴的中心线位于同一动平面内。
◆万向联轴器的安装形式按其轴线相互位置,一般分为Z型(两轴平行0和W型(两轴相交)。
◆万向联轴器应根据荷载特性、计算转矩、轴承寿命及工作转速选用。
◆计算转矩由下例各式确定。
Tc=KT
T=955n(Pw) T=7020n(PN)
公式中:
T——理论转矩:N·m; Tc——计算转矩:N·m;
Pw——驱动功率:kW; PN——驱动功率:马力;
N——工作转速:r/min; k——工作情况系数,见下表
工作情况系数表K
负荷性质 | 设备名称 | K |
轻冲击负荷 | 发电机 离心泵 通风机 木工机床 皮带运输机 造纸机 | 1.1-1.3 |
中冲击负荷 | 压缩机(多缸) 活塞泵(多柱塞) 小型轧钢机 连续线材轧机 运输机械主传动 | 1.3-1.8 |
重冲击负荷 | 船舶驱动 运输辊道 连续管轧机 连续工作辊道 中型钢轧机 压缩机(单杠) 活塞泵(单柱塞) 搅拌机 压力机 矫直机 起重机主传动 球磨机 | 2-3 |
特种冲击负荷 | 起重机辅助传动 破碎机 可逆工作辊道 卷取机 磷化机 初轧机 | 3-5 |
特种冲击负荷 | 机架辊道 厚板剪切机 | 6-15 |
机能及特点:
1、取代了传统的键槽连接,有效避免了对键槽的磨损;
2、拆装利便,维修简朴;
3、同心度高,不乱性好;
4、构造简朴,本钱低廉;
5、不可单独使用,可与联轴器、皮带轮、链轮、同步带轮等配合使用;
6、广泛应用于CNC加工中央,数车、数铣,包装机械,造纸机械、印刷机械,纺织机械,破碎机等行业。
