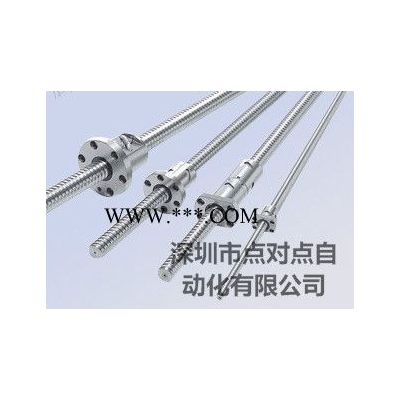

台湾TBI滚珠丝杆螺母传动轴

滚珠丝杆

    ◎滚珠丝杆是将回转运动转化为直线运动，或将直线运动转化为回转运动的理想的产品。

??◎滚珠丝杆由螺杆、螺母和滚珠组成。它的功能是将旋转运动转化成直线运动，这是滚珠螺丝的进一步延伸和发展，这项发展的重要意义**是将轴承从滚动动作变成滑动动作。由于具有很小的摩擦阻力，滚珠丝杆被广泛应用于各种工业设备和精密仪器。

    ◎滚珠丝杆是工具机和精密机械上**常使用的传动元件，其主要功能是将旋转运动转换成线性运动，或将扭矩转换成轴向反覆作用力，同时兼具高精度、可逆性和高效率的特点。

滚珠丝杆的特点：

    1、与滑动丝杠副相比驱动力矩为1/3滚珠丝杆的丝杠轴与丝母之间有很多滚珠在做滚动运动,所以能得到较高的运动效率。与过去的滑动丝杠副相比驱动力矩达到1/3以下,即达到同样运动结果所需的动力为使用滚动丝杠副的1/3。在省电方面很有帮助。

??2、高精度的保证

滚珠丝杆是用日本制造的世界**高水平的机械设备连贯生产出来的，特别是在研削、组装、检查各工序的工厂环境方面,对温度·湿度进行了严格的控制,由于完善的品质管理体制使精度得以充分保证。

??3、微进给可能

滚珠丝杆由于是利用滚珠运动,所以启动力矩极小,不会出现滑动运动那样的爬行现象,能保证实现**的微进给。

??4、无侧隙、刚性高

滚珠丝杆可以加予压,由于予压力可使轴向间隙达到负值,进而得到较高的刚性(滚珠丝杠内通过给滚珠加予压力,在实际用于机械装置等时,由于滚珠的斥力可使丝母部的刚性增强)。

??5、高速进给可能

滚珠丝杆由于运动效率高、发热小、所以可实现高速进给(运动)。

??◎精度公差:C10,C7,C5,C3,C2,C1--数字越小，精度越高。

??◎世界主要滚珠丝杆生产制造商：

??台湾AHK滚珠丝杆,台湾上银 HIWIN,滚珠丝杆，台湾TBI滚珠丝杆，台湾PMI滚珠丝杆，中国南京工艺滚珠丝杆，汉江滚珠丝杆，韩国SBC滚珠丝杆、日本THK滚珠丝杆、日本NSK滚珠丝杆，德国STAR滚珠丝杆等......

滚珠丝杆运动原理

1、按照国标GB/T17587.3-1998及应用实例，滚珠丝杠（目前已基本取代梯形丝杆，已俗称丝杆）是用来将旋转运动转化为直线运动；或将直线运动转化为旋转运动的执行元件，并具有传动效率高，定位准确等

??2、当滚珠丝杠作为主动体时，螺母**会随丝杆的转动角度按照对应规格的导程转化成直线运动，被动工件可以通过螺母座和螺母连接，从而实现对应的直线运动。

螺母介绍：

     导管式、循环器式、端盖式。预压方式有定位预压（双螺母方式、位预压方式）、定压预压。可根据用途选择适当类型。丝杆有高精度研磨加工的精密滚珠丝杠（精度分为从CO-C7的6个等级）和经高精度冷轧加工成型的冷轧滚珠丝杠轴承（精度分为从C7-C10的3个等级）。另外，为应付用户急需交货的情况，还有已对轴端部进行了加工的成品，可自由对轴端部进行追加工的半成品及冷轧滚珠丝杠轴承。作为此轴承的周边零部件，在使用所必要的丝杠支撑单元、螺母支座、锁紧螺母等也已被标准化了，可供用户选择使用。
滚珠丝杠轴承以多年来所累积制品技术为基础，从材料、热外理、制造、检查至出货，都是以严谨的品保制度来加以管理，因此具有高信赖性。
应用

 超高DN值滚珠丝杠：高速工具机，高速综合加工中心机

端盖式滚珠丝杠：快速搬运系统，一般产业机械，自动化机械
高速化滚珠丝杠：CNC机械、精密工具机、产业机械、电子机械、高速化机械
精密研磨级滚珠丝杠：CNC机械，精密工具机，产业机械，电子机械，输送机械，航天工业，其它天线使用的致动器、阀门开关装置等
螺帽旋转式（R1）系列滚珠丝杠：半导体机械、产业用机器人、木工机、雷射加工机、搬送装置等
轧制级滚珠丝杠：低摩擦、运转顺畅的优点，同时供货迅速且价格低廉
重负荷滚珠丝杠：全电式射出成形机、冲压机、半导体制造装置、重负荷制动器、产业机械、锻压机械
