| 材料 | 不锈钢 |
|---|---|
| 产地 | 上海 |
| 输出信号 | 模拟型 |
| 制作工艺 | 半导体集成 |
| 材料物理性质 | 导体 |
| 材料晶体结构 | 多晶 |
| 经营模式 | 自产自销 |
| 品牌 | 安偌 |
| 型号 | VB-Z9400霍尔转速传感器 |
| 加工定制 | 是 |

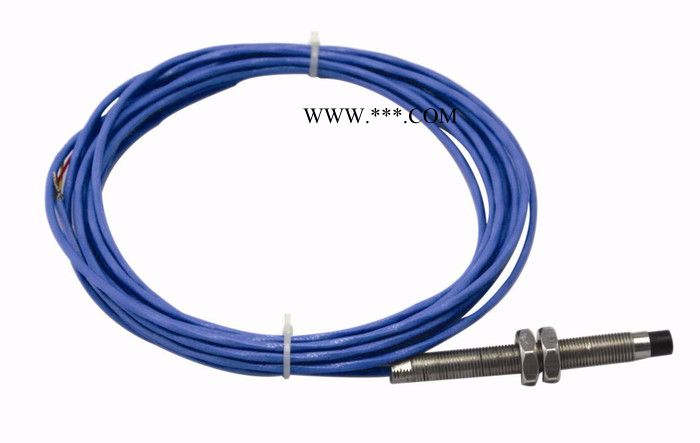

VB-Z9400霍尔转速传感器
一、概述
VB-Z9400霍尔转速传感器采用霍尔芯片，感应导磁体上凸起的齿或是凹下的槽，相应的给出高低电平，用于检测轮轴的转速。具有非接触、频响宽、抗振性强、稳定性好、抗干扰能力强等特点。
二、技术参数
频响特性：0～10kHz
输出波形：方波，上升、下降沿时间 12μs±40%
脉冲精度：±1个脉冲
负载能力： ±20mA **大）
输出电压：高电平近似电源电压；低电平<0.3V
工作电源： +5V～30V
功耗电流：≤35mA
工作温度：－30℃～80℃ －20℃～120℃（高温型）
输出方式：PNP输出
防护等级：IP65
耐振性能：振动（10Hz～2KHz）30g，冲击100g
保护形式：极性，短路
绝缘强度：>500MΩ
三、齿轮要求
四、接线方式
1、红线(POWER)接电源 2、黄线(OUT)脉冲输出
3、黑线(COM)接地
四、选型指南
VB-Z94 □□ - □□□ - □□K
A B C
A: 探头形式 B: 探头长度 C: 螺纹规格
A□□探头形式 B□□□探头总长 C□□螺纹规格
| 00 | 直接引线 |
| 01 | 航空插头引线 |
| 080 | 80mm |
| 100 | 100mm |
| 200 | 200mm |
| BBB | 特殊订货 |
| 01 | M16 × 1.0 |
| 02 | M16 × 1.5 |
| CC | 特殊订货 |
注：“K”表示电缆带铠装，不注明为不带铠装
