| 材料 | 金属 |
|---|---|
| 产地 | 广东东莞 |
| 输出信号 | 模拟型 |
| 制作工艺 | 集成 |
| 材料物理性质 | 磁性材料 |
| 分类 | 霍尔传感器 |
| 品牌 | TOPRO |
| 型号 | TSS-HM08 |
一：产品介绍
此款霍尔齿轮转速传感器由磁敏电阻作感应元件，是TOPRO德宝罗专业的技术科研人员经过多年的研发和应用经验，推出的一款可替代进口产品的转速传感器，其核心部件是采用磁敏电阻作为检测的元件，再经过全新的信号处理，使功能更完善，通过与其它类型的齿轮转速传感器对比，所测到的转速误差极小。感应对象为磁性材料或导磁材料，当被测物体旋转时，它能**感受到被测量的信息，并能将感受到的信息按一定规律变为电信号或其它所需形式的信息输出，达到测速或位移的目的。

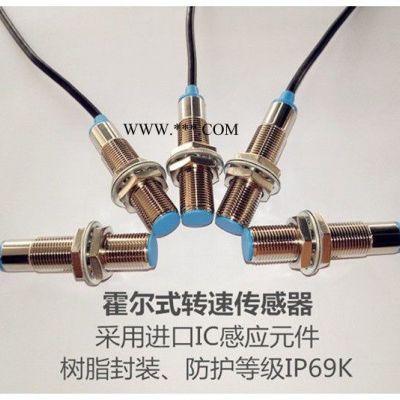

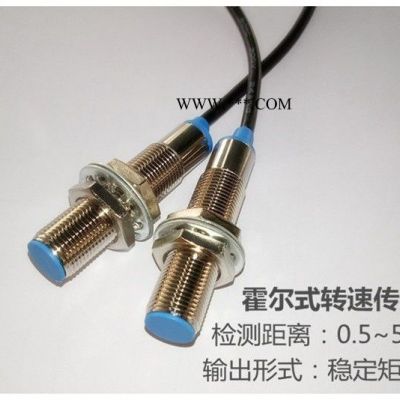

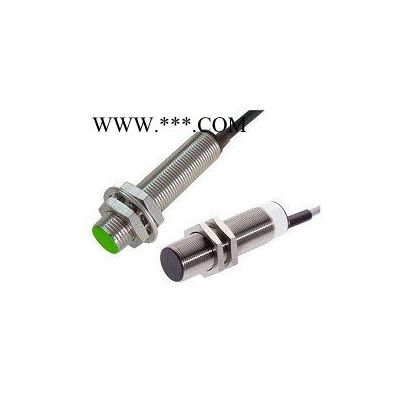

TSS-HM系列霍尔齿轮转速传感器
二：技术参数
| 测速范围： | 0~30000r/min |
| 检测频率： | 0~100KHz |
| 工作温度： | -20~100℃ |
| 工作电压： | 8~30VDC |
| 输出波形： | 脉冲矩形波 |
| 检测对象： | 磁铁、磁性物质 |
| 防护等级 | IP67 |
| 分辨率 | ±1个脉冲 |
| 非线性 | 0.2（﹪F.S） |
| 重复性 | 0.1（﹪F.S） |
| 灵敏度 | 0.1（﹪F.S） |
| 检测距离 | 0.5-5mm 外置磁铁0.5-10mm |
三：功能特点
密封结构，防水、防尘、防油污的优点，能在恶劣环境中可靠工作，分辨率高，频响宽，可靠性高，误差小，线性度高，灵敏度高，寿命长输出幅度稳定，抗电磁干扰能力强，具有良好的抗冲击和抗震性，能实现远距离传输。
四、产品应用
广泛应用于电子调速输送机、机械、化工、交通、自控、汽车、发动机、齿轮转速等各个领域。
五、安装示意图
六、选型说明
l 螺纹规格：M8 M12 M18 M30可选
l 出线方式：直接出线， 航插， 其它
l 电缆长度：根据客户要求定制
外壳长度：50mm 80mm 120mm
