| 材料 | 其它 |
|---|---|
| 制作工艺 | 其它 |
| 品牌 | KM |
| 型号 | 5520 |

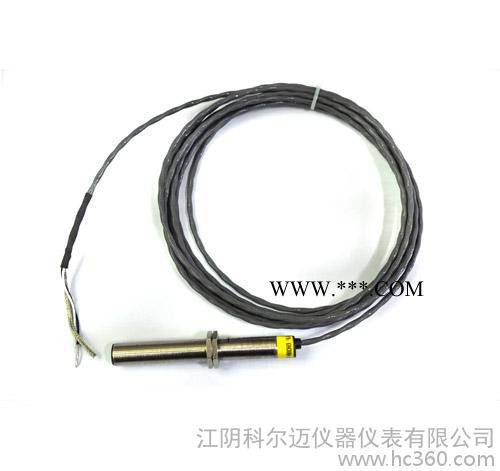

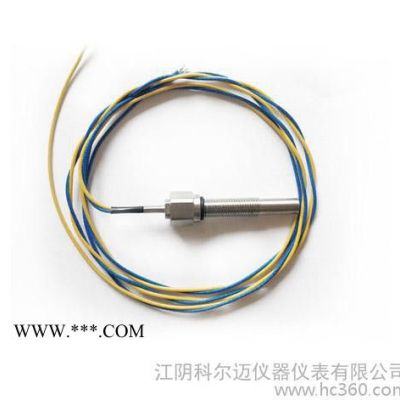

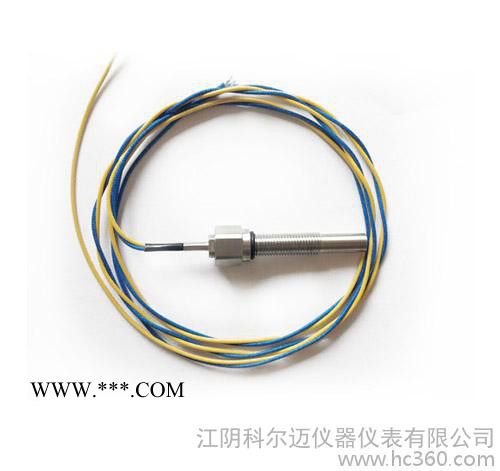

KM5520磁敏转速传感器由磁敏电阻作感应元件，是一种新型的转速传感器。核心部件是采用磁敏电阻作为检测的元件，再经过全新的信号处理电路令噪声降低,功能更完善。通过与其它类型齿转速传感器的输出波形对比，所测到转速的误差极小以及线性特性具有很好的一致性.它的感应对象为磁性材料或导磁材料，如磁钢、铁和电工钢等。当被测体上带有凸起（或凹陷）的磁性或导磁材料，随着被测物体转动时，传感器输出与旋转频率相关的脉冲信号，达到测速或位移检测的发讯目的。
该转速传感器具有如下特点：
● 灵敏度高 高可靠性 寿命长 触发距离远 ● 信号触发为铁（软）磁材料 ● 可实现远距离输送 抗电磁干扰能力强 ● 良好的抗冲击性和抗震性
尺寸图
注：①齿轮尺寸参数：齿轮外径：99.3mm；齿数：60；模数：1.57 (以上尺寸只是其中一例，模数在0.5至2均可。)
②安装传感器时使尾部红色LED与引出线根部连线与齿轮平面相垂直。
③传感器引出线分别为：红色为电源线;蓝色为地线;黄色为信号输出线。
由于安装使用方便，通用性好，已被广泛应用于各种领域。尤其在低速或超低速非接触检测中，有着其它传感器无法达到的特点,这一特点填补了国内空白磁电传感器测速范围50-5000Hz。(检测距离只有0.5mm；接近开关无法检测小模齿)；在中高速非接触检测中，可直接替代霍尔开关。
技术参数：
1.发讯频率：0-10kHz
2.供电电源：DC9V-36V(DC)
3.负载电阻：≥1.0kΩ
4.检测距离：0.5-4.0mm （A3钢、电工钢）
5.齿轮模数：m≥1
齿轮材料：A3钢、电工钢120℃
6.输出信号：
波形：矩形波（方波）
幅值：近电源电压
7.环境条件：
温度：-40℃～120°C
相对湿度：≤85%
8.安装螺纹：M16×1.5（或定制）
9.壳体长度：60mm（定制）
具体选型可致电本公司。
