| 加工定制 | 是 |
|---|---|
| 材质 | 铸钢 |
| 连接形式 | 法兰 |
| 公称通径 | 20-200（mm） |
| 适用介质 | 蒸汽,氮气,各种高腐蚀化学介质,水,液化气,氧气,空气,氢气,弱酸碱介质,油品,氨气 |
| 压力环境 | 常压 |
| 工作温度 | 常温 |
| 流动方向 | 单向 |
| 驱动方式 | 气动 |
| 零部件及配件 | 定位器 |
| 形态 | 隔膜式 |
| 类型(通道位置) | 二通式 |
| 标准 | 国标 |
| 密封形式 | 软密封型 |
| 规格 | 20 |
| 品牌 | 豪能 |
| 型号 | ZSPC |
一：采购前请买家仔细确认产品说明，有什么问题请在购买前询问清楚。
二：产品在付款后3个工作日内发货，如有特殊情况我们会跟买家说明。
三：我们立志成为世界领先的阀门制造商、销售商，我们的成绩让客户来告诉您。四：本公司生产销售产品、型号、规格、材质繁多，全部统一标价，请勿直拍，欢迎咨询。手机：15669822667

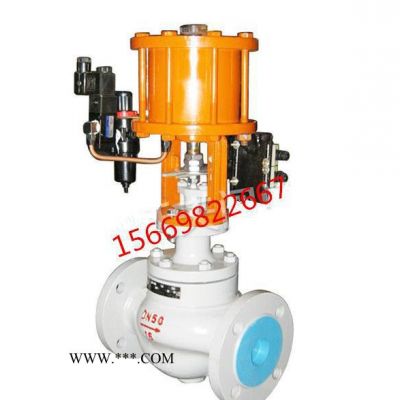

ZSPC气动活塞式切断阀概述：
ZSP NC型气动活塞常温、中温切断阀，由气动活塞执行机构和切断机械组成。按阀芯密封面材料可分硬密封和软密封：按阀芯结构型式可分为单导向平板式和单导向平衡式。具有结构简单、动作可靠、严密切断、关开快速等特点。适用于无颗料状、无杂质的气体、液体介质，要求快速严密关闭、快速放空的自动控制系统中。
技术参数和性能
一、型号、规格
型号 | 常温型 硬密封 | 常温型 软密封 | 中温型 硬密封 | 常温型硬密 封带手轮 | 常温型软密封带手轮 | 中温型硬密封带手轮 |
型 号 | ZSP NC1-（16/64）B K | ZSP NC2-（16/64）B K | ZSP NC1-（40/64）B KG | ZSPC1-（16/64）B K | ZSPC2-（16/64）B K | ZSPC1-（40/64）B K |
规格 | DN20-200 | |||||
二、主要技术参数和性能指标
1、 切断机构主要技术参数
公称压力mm | 20 | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | ||
阀座直径mm | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
额定流量系数Kv | 6.5 | 10 | 15 | 25 | 40 | 65 | 100 | 125 | 260 | 350 | 540 |
公称压力MPa | 1.6；4.0；6.4 | ||||||||||
行程mm | 10 | 16 | 25 | 30 | 40 | 60 | |||||
流量特性 | 快开 | ||||||||||
介质温度℃ | 软密封：-40~150（常温型）；硬密封：-40~200（常温型）、-40~450（中温型） | ||||||||||
| 法兰尺寸、型式 | PN16按JB78-59光滑式；PN40、64按JB/T79.2-94凹式 | ||||||||||
阀体材质 | ZG230-450；ZG1Cr18NI9 Ti；ZG0Gr18N12Mo2Ti | ||||||||||
阀座、阀芯材质 | 1Cr18NI9；0Cr18Ni12Mo2Ti | ||||||||||
上阀盖型式 | 普通式（常温型）；热片式（中温型） | ||||||||||
注
可提供GB、ANSI、JP、JIS、DIN等法兰结构型式，法兰距离可根据用户需要确定。
2、执行机构主要技术参数与切断机构匹配关系
公称通径mm | 执行机构型号 | 气缸直径mm | 行程mm | 进气孔螺纹 | 备注 | |||
常温型 | 中温型 | 常温型 | 中温型 | 常温型 | 中温型 | ZSP：单作用 ZSP：双作用 | ||
20 | ZSPA B-1 | ZSPA B-1 ZSN-1 | 150 | 150 | 10 | M16×1.5 | M16×1.5 | |
25 | ||||||||
40 | ZSPA B-2 ZSN-1 | 200 | 16 | |||||
50 | ||||||||
65 | ZSPA B-2 | ZSPA B-3 ZSN-2 | 200 | 300 | 25 | M20×1.5 | ||
80 | ||||||||
100 | 30 | |||||||
150 | ZSPA B-3 | ZSPA B-4 ZSN-3 | 300 | 400 | 40 | M20×1.5 | M24×2 | |
200 | 60 | |||||||
3、性能指标:
公称压力mm | 20 | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | |||
阀座直径mm | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
软密封泄漏量 | 水试 △P=△Pmax mlmin | 0 | ||||||||||
气试 △P=0.35MPa 气泡数/min | 1 | 1 | 2 | 3 | 4 | 6 | 11 | 18 | 27 | 45 | ||
硬密封泄漏量 | 水试MPa | 4.0 | 3.0 | |||||||||
ml/min | 0.24 | 0.30 | 0.38 | 0.48 | 0.60 | 0.78 | 0.96 | 1.2 | 1.125 | 1.35 | 1.8 | |
气试 △P=0.35MPa ml/min | 23.3 | 29.2 | 37.3 | 46.7 | 58 | 75.8 | 93.3 | 116.7 | 145.8 | 175 | 233.3 | |
切断时间S | 0.5 | 1 | 1.5 | 2 | 3 | 4 | ||||||
额定行程偏差% | ±6 | |||||||||||
4、允许压差:
公称通径mm | 20 | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | ||||
气缸直径mm | 150 | 200 | 300 | 400 | |||||||||
气 源 压 力 KPa | 500 | 允 许 压 差 | 整机 气关式 | 流开 | 4.0 | 4.0 | 2.6 | 2.2 | 3.8 | 2.6 | 2.0 | 1.95 | 1.59 |
流关 | 4.0 | 4.0 | 4.0 | 3.1 | 3.1 | 3.2 | 1.6 | 2.0 | 1.63 | ||||
整机气开式 | 流开 | 4.0 | 3.0 | 2.1 | 1.7 | 1.7 | 1.1 | 0.9 | 0.52 | 0.43 | |||
流关 | 4.0 | 4.0 | 4.0 | 4.0 | 4.0 | 3.6 | 2.7 | 3.4 | 2.2 | ||||
外形尺寸:
公称通径DN | 20 | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | ||
L | PN MPa | 1.6 | 194 | 197 | 235 | 267 | 292 | 317 | 368 | 500 | 635 |
4.0 | 650 | ||||||||||
6.4 | 206 | 210 | 251 | 286 | 311 | 337 | 394 | 520 | 650 | ||
H | 65 | 70 | 85 | 90 | 100 | 105 | 125 | 170 | 205 | ||
不带手轮 | H1 | 常温型 | 445 | 455 | 485 | 485 | 605 | 605 | 620 | 962 | 988 |
中温型 | 596 | 606 | 636 | 636 | 770 | 770 | 785 | 1178 | 1226 | ||
带手轮 | H1 | 常温型 | 630 | 640 | 670 | 670 | 790 | 790 | 805 | 1087 | 1113 |
中温型 | 781 | 791 | 821 | 821 | 955 | 955 | 970 | 1303 | 1351 | ||
H2 | 160 | 160 | 160 | 160 | 160 | 160 | 270 | 270 | 270 | ||
H3 | 220 | 220 | 220 | 220 | 220 | 220 | 390 | 390 | 390 | ||
