商品信息

基本参数

品牌：	朗卓
所在地：	上海
起订：	≥1 台
供货总量：	1000000000 台
有效期至：	长期有效
公称通径：	15-200
温度：	常温

详细说明

公称通径	15-200
温度	常温
压力	常压
品牌	朗卓
型号	ZSPC ZSPQ

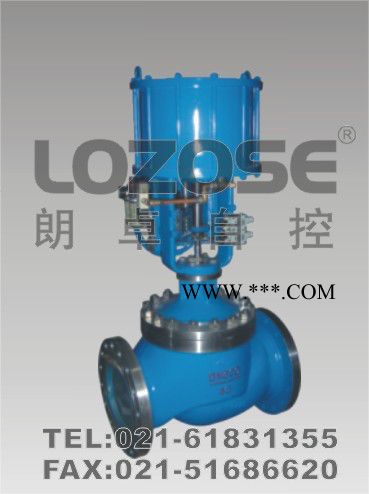

1、概述 ZSPQ ZSPC气动活塞式切断阀，由气动活塞执行机构和切断阀组成。按阀芯密封面材料可分硬密封和软密封：按阀芯结构型式可分为单导向平板式和单导向平衡式。具有结构简单、动作可靠、严密切断、关开快速等特点。适用于无颗料状、无杂质的气体、液体介质，要求快速严密关闭、快速放空的自动控制系统中。 2、阀体型式：直通铸造球型阀、三通铸造球型阀公称通径： 15、20、25、32、40、50、65、80、100、125、150、200mm 公称压力： PN1.6、4.0、6.4MPa 法兰连接： JB/T79.1-94、79.2-94等材料：铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）等上阀盖：标准型-17～+230℃、散热型+230～+450℃、波纹管密封-40～+350℃ 压盖型式：螺栓压紧式填料： V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料 3、阀内组件阀芯型式：单座柱塞型阀芯（单座）、压力平衡式阀芯（套筒）、V型缺口阀芯（三通）流量特性：快开材料：不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不锈钢堆焊司太莱合金、钛和耐蚀合金等。 4 、执行机构型号：活塞式执行机构供气压力：3～5bar 环境温度：-30～+70℃ 5、阀作用型式单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC) 双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL) 6 、附件电磁阀、空气过滤减压器、保位阀、行程开关等 7 、额定流量系数 Kv 、额定行程、泄露量、允许压差

公称通径 15 20 25 32 40 50 65 80 100 125 150 200

流量系数单座、三通 5 8 12 17 29 43 70 110 165 275 440 600

套筒 12 17 29 43 70 110 165 275 440 600

额定行程L(mm) 8 12 20 25 40

泄露量l/h 硬密封单座：0.01%×阀额定容量；套筒：0.5%×阀额定容量

软密封 VI级

允许压差 (Mpa) 单座、三通 6.4 5.09 2.91 1.85 2.18 1.33 1.52 0.99 0.62 0.6 0.69 0.39

套筒 6.4

注：对于波纹管密封调节阀，最大允许压差为1.0MPa，表中数值若小于1.0 MPa则不变，若大于1.0MPa则取1.0 MPa 。 8 、外形尺寸

公称通径 15 20 25 32 40 50 65 80 100 125 150 200

L PN16/40 130 150 160 180 200 230 290 310 350 400 480 600

PN64 210 230 230 260 260 300 340 380 430 500 550 650

A 210 270 320

H1 115 115 125 130 145 158 170 230 240 260 315 360

H 440 440 440 455 480 490 550 580 605 735 770 830

如有任何关于调节阀，切断阀的技术问题，都可与我司郑工联系13761626960，上海朗卓 www.lozose-meter.com竭诚为您服务关键词：活塞调节阀，气动调节阀
