商品信息

基本参数

品牌：	未填
所在地：	上海
起订：	≥1
供货总量：	999
有效期至：	长期有效
标准：	国标
材质：	ZG270-500、ZG1Cr18Ni9Ti

详细说明

标准	国标
材质	ZG270-500、ZG1Cr18Ni9Ti
工作温度	常温
公称通径	20-400
公称压力	1.6-4.0
连接形式	法兰
流动方向	单向
密封材料	V型聚四氟乙烯
密封形式	填料密封
驱动方式	手动
适用介质	液化气
外形	中型
形态	柱塞式
用途	截止
零部件及配件	配件
压力环境	常压
类型(通道位置)	直通式
品牌	奇高
型号	ZSPQ
加工定制	是
使用温度范围	250

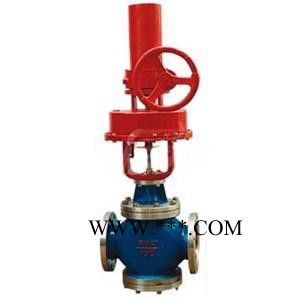

ZSPQ气动活塞切断阀由切断机构与气动活塞执行机构组成。切断机构采用直通单座形成，DN20阀芯为单导向，DN25～200阀芯为双导向，具有结构简单、操作方便、使用可靠、快速开闭等特点。主要应用于无杂质、无颗粒的液体、气体介质，要求快速严密关闭，快速放空的自动控制系统中。产品符合GB/T4213-92。气动活塞切断阀  主要零件材料

零件名称材料

阀体、阀盖 ZG270-500、ZG1Cr18Ni9Ti

阀杆、阀芯 1Cr18Ni9

密封填料 V型聚四氟乙烯

密封垫 1Cr18Ni9夹石棉板

蜗杆 45

O型密封圈耐油橡胶

压缩弹簧 60Si2Mn

支架 HT270

蜗轮箱、蜗轮、气缸、轴承盖、活塞 HT200

推杆 2Cr13

气动活塞切断阀  型号、规格

类别软密封硬密封

常温型中温型高温型低温型

型号 ZSPQ-40 ZSPQ-40G ZSPQ-40G ZSPQ-40D

规格 DN20～200

气动活塞切断阀  执行机构切断机构

公称通径mm 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400

阀座直径mm 26 43 43 52 62 79 94 115 145 166 216 可与本公司
商洽生产

额定流量系数Kv 6.5 10 15 25 40 65 100 150 260 350 540

公称压力MPa 4.0(JB/T79·2-94)

行程mm 16 25 40 60

介质温度℃ -16～150(常温)；-60～450(中温)；-60～550（高温）；-250～60（低温）；

流量特性两位快开式

配执行机构 ZSD-D ZSD-3 ZSD-5 ZSD-7

法兰尺寸、型式按JB/T79·2-94凹式（常、中、高温）；按JB/T79·3-94榫槽式（低温）

阀体材质 ZG270-500；ZG1Cr18Ni9Ti；ZG0Cr18Ni12Mo2Ti

活塞执行机构

型号 ZSD-D ZSD-3 ZSD-5 ZSD-7

活塞直径 mm 150 200 300 400

有效面积 cm² 175 305 700 1245

行程 mm 16 25 40 60

进气孔螺纹 M16×1.5 M20×1.5 M24×2

最大输出力 N 7200 12800 29300 5200

可配附件空气过滤减压器、保位阀、行程开关、阀位传送器、电磁阀、手轮机构等

操作气源压力 KPa 500

气动活塞切断阀  性能指标

公称通径 mm 20 25 32 40 50 65 80 100 125 150 200

泄漏量
滴/min 软密封 0

硬密封 1 3 5 7 9

切断时间 S 1～2 2～4

额定行程偏差% +10

注：泄漏量试验介质为水。气动活塞切断阀  允许压差

公称通径 mm 20 25 32 40 50 65 80 100 125 150 200

允许压差气开 4.0 4.0 4.0 2.8 3.5 2.4

气关 4.0 2.5 1.7 1.0 1.1 0.8 0.6

气动活塞切断阀  主要外形尺寸常温型

公称
通径 L H2 带手轮不带手轮

H H1 H3 重量kg H H1 重量kg

20 180 53 662 447 222 39 574 359 26

25 190 111 732 46 644 33

32 210 117 744 48 656 35

40 230 131 885 570 280 85 778 463 61

50 255 146 915 89 808 65

65 285 181 1131 706 389 135 969 542 97

80 310 190 1147 143 983 99

100 355 194 1155 163 991 109

125 425 256 1588 1022 305 1305 739 218

150 460 266 1608 331 1325 244

200 560 289 1659 445 1376 358

中温型

公称
通径 L H2 带手轮不带手轮

H H1 H3 重量kg H H1 重量kg

20 180 53 813 447 222 43 725 359 30

25 190 111 883 52 795 39

32 210 117 895 54 807 41

40 230 131 1036 570 280 90 929 463 66

50 255 146 1066 95 969 71

65 285 181 1296 706 389 145 1132 542 101

80 310 190 1310 155 1146 111

100 355 194 1318 172 1154 128

125 425 256 1803 1022 327 1520 739 240

150 460 266 1823 356 1540 269

200 560 289 1874 464 1591 377

低温型

公称通径 L H2 H3 -100℃ -200℃ -250℃

带手轮不带手轮带手轮不带手轮带手轮不带手轮

H1 H H1 H H1 H H1 H H1 H H1 H

20 180 53 222 500 1127 500 1039 700 1237 700 1239 900 1527 900 1439

25 190 111 500 1181 500 1093 700 1381 700 1293 900 1581 900 1491

32 210 117 500 1193 500 1105 700 1393 700 1305 900 1593 900 1505

40 230 131 280 500 1310 500 1203 700 1510 700 1403 900 1710 900 1603

50 255 146 500 1335 500 1228 700 1535 700 1428 900 1735 900 1628

65 285 181 600 1554 600 1447 800 1754 800 1647 1000 1954 1000 1847

80 310 190 600 1565 600 1458 800 1765 800 1658 1000 1965 1000 1858

100 355 194 600 1569 600 1462 800 1769 800 1662 1000 1769 1000 1862

125 425 256 378 700 1942 700 1809 900 2142 900 2009 1100 2342 1100 2209

150 460 266 700 1952 700 1819 900 2152 900 2019 1100 2352 1100 2219

200 560 289 700 1982 700 1849 900 2182 900 2049 1100 2382 1100 2249

许用介质压力和工作温度的关系

阀体材质公称压力为4.0MPa介质工作温度℃

200 250 300 350 ＜400 ＜425 ＜450 ＜475 ＜500 ＜510 ＜525 ＜550

最大工作压力MPa

ZG270-500
ZG1Cr18Ni9Ti 4.0 3.7 3.3 3.0 2.8 2.3 1.8

4.0 3.6 3.4 3.2 2.8 2.2 2.0 1.7 1.4

点赞 0 反对 0 举报 0 收藏 0 评论 0 分享 24

0 条相关评论

零件名称	材料
阀体、阀盖	ZG270-500、ZG1Cr18Ni9Ti
阀杆、阀芯	1Cr18Ni9
密封填料	V型聚四氟乙烯
密封垫	1Cr18Ni9夹石棉板
蜗杆	45
O型密封圈	耐油橡胶
压缩弹簧	60Si2Mn
支架	HT270
蜗轮箱、蜗轮、气缸、轴承盖、活塞	HT200
推杆	2Cr13

类别	软密封	硬密封
类别	常温型	中温型	高温型	低温型
型号	ZSPQ-40	ZSPQ-40G	ZSPQ-40G	ZSPQ-40D
规格	DN20～200

公称通径mm	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
阀座直径mm	26	43	43	52	62	79	94	115	145	166	216	可与本公司商洽生产
额定流量系数Kv	6.5	10	15	25	40	65	100	150	260	350	540	可与本公司商洽生产
公称压力MPa	4.0(JB/T79·2-94)
行程mm	16			25		40			60
介质温度℃	-16～150(常温)；-60～450(中温)；-60～550（高温）；-250～60（低温）；
流量特性	两位快开式
配执行机构	ZSD-D			ZSD-3		ZSD-5			ZSD-7
法兰尺寸、型式	按JB/T79·2-94凹式（常、中、高温）；按JB/T79·3-94榫槽式（低温）
阀体材质	ZG270-500；ZG1Cr18Ni9Ti；ZG0Cr18Ni12Mo2Ti

公称通径 mm		20	25	32	40	50	65	80	100	125	150	200
泄漏量滴/min	软密封	0
	硬密封	1	3				5			7		9
切断时间 S		1～2					2～4
额定行程偏差%		+10

公称通径 mm		20	25	32	40	50	65	80	100	125	150	200
允许压差	气开	4.0					4.0	4.0	2.8	3.5	2.4
允许压差	气关	4.0					2.5	1.7	1.0	1.1	0.8	0.6

公称通径	L	H2	带手轮				不带手轮
公称通径	L	H2	H	H1	H3	重量kg	H	H1	重量kg
20	180	53	662	447	222	39	574	359	26
25	190	111	732			46	644		33
32	210	117	744			48	656		35
40	230	131	885	570	280	85	778	463	61
50	255	146	915	570	280	89	808	463	65
65	285	181	1131	706	389	135	969	542	97
80	310	190	1147			143	983		99
100	355	194	1155			163	991		109
125	425	256	1588	1022		305	1305	739	218
150	460	266	1608			331	1325		244
200	560	289	1659			445	1376		358

公称通径	L	H2	H3	-100℃				-200℃				-250℃
				带手轮		不带手轮		带手轮		不带手轮		带手轮		不带手轮
				H1	H	H1	H	H1	H	H1	H	H1	H	H1	H
20	180	53	222	500	1127	500	1039	700	1237	700	1239	900	1527	900	1439
25	190	111		500	1181	500	1093	700	1381	700	1293	900	1581	900	1491
32	210	117		500	1193	500	1105	700	1393	700	1305	900	1593	900	1505
40	230	131	280	500	1310	500	1203	700	1510	700	1403	900	1710	900	1603
50	255	146		500	1335	500	1228	700	1535	700	1428	900	1735	900	1628
65	285	181		600	1554	600	1447	800	1754	800	1647	1000	1954	1000	1847
80	310	190		600	1565	600	1458	800	1765	800	1658	1000	1965	1000	1858
100	355	194		600	1569	600	1462	800	1769	800	1662	1000	1769	1000	1862
125	425	256	378	700	1942	700	1809	900	2142	900	2009	1100	2342	1100	2209
150	460	266		700	1952	700	1819	900	2152	900	2019	1100	2352	1100	2219
200	560	289		700	1982	700	1849	900	2182	900	2049	1100	2382	1100	2249
