| 适用范围:是中实动力卡盘的配套动力源装置 | 种类:双活塞气缸 |
| 缸径:160（mm） | 理论作用力:220（N） |
| 最大负荷:200（N） | 重量:10（kg） |
| 气缸数:1 |
本产品采用铝合金材料,重量轻,体积小,起动快,推拉力大.配气阀采用滚动轴承支撑,润滑方便.是K50,K51型卡盘的配套动力源装置,也可作其它夹具的动力源.

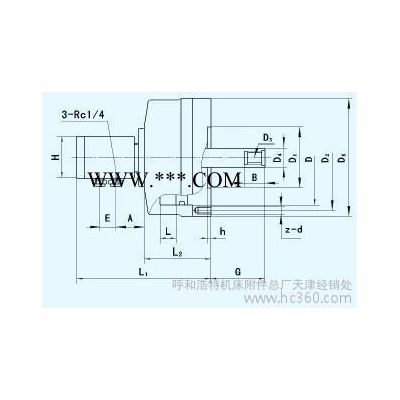

产品详情■尺寸参数 Dimension Parameters
| 规格Size | D | D1 | D2 | D3 | D4 | D5 | B | h | H | z-d |
| 160 | 160 | 100 | 125 | 44 | M20 | 198 | 24 | 5 | 263 | 6-M10 |
| 200 | 200 | 125 | 160 | 44 | M22 | 238 | 30 | 5 | 287 | 8-M12 |
| 250 | 250 | 160 | 200 | 44 | M24 | 288 | 32 | 5 | 296 | 12-M12 |
| 320 | 320 | 200 | 250 | 44 | M30 | 356 | 40 | 5 | 315 | 16-M16 |
■性能参数 Characteristic Parameters
| 规格Size | 活塞有效面积㎝2Piston effective area | 活塞行程LmaxPiston stroke | 最大使用压力MpaMax. acting pressure | 极限转速r/minMax. speed | 最大推拉力kNMax. draw pull | 推荐动力卡盘Rec. power chuck | 净重KgNet WT |
| 160 | 371 | 25 | 0.8 | 1500 | 22 | K50、K51(160,200) | 10 |
| 200 | 597 | 30 | 0.8 | 1500 | 35 | K50250、K51250 | 13 |
| 250 | 950 | 35 | 0.8 | 1200 | 57 | K50320、K51320 | 16 |
| 320 | 1577 | 40 | 0.8 | 1000 |
