商品品牌 | 丹保牌 |
---|---|
商品型号 | JY50C |
电压 | 380V |
额定载荷 | 180Kg |
功率 | 0.75Kw |
类型 | 加工类型 |
重量 | 180Kg |
品牌 | 丹保牌 |
型号 | JY50C型 |

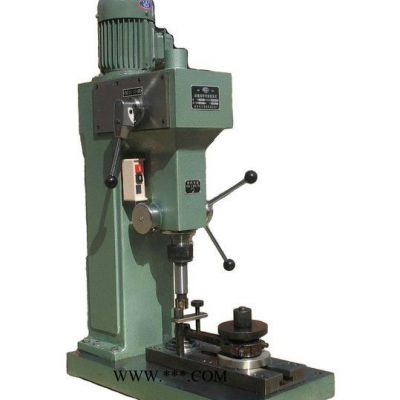

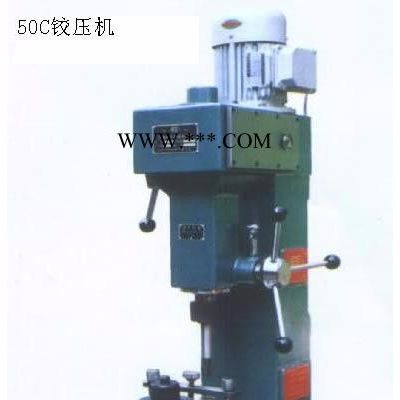

主要用途:JY50C型铰压机可用于各类发动机连杆衬套的修理加工。能同时完成连杆铜套的倒角、铰削、脉冲滚压等加工工序。

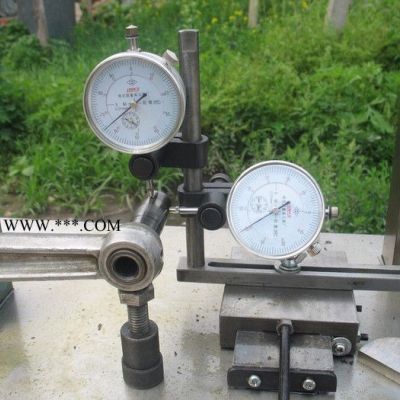

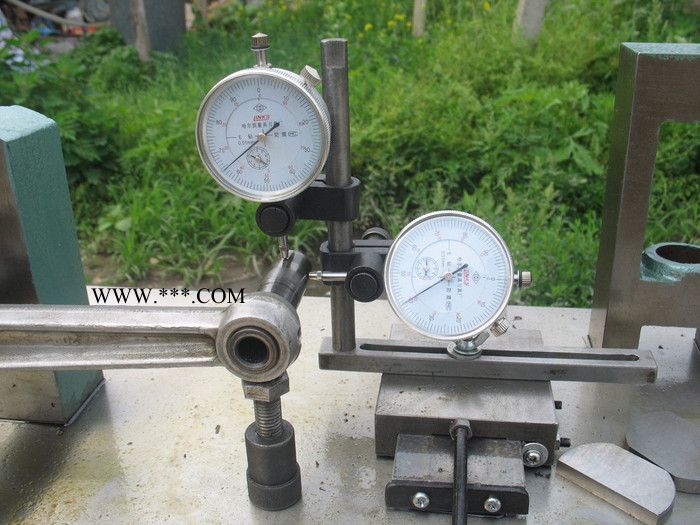

结构及特点:本机结构合理,操作简便,具有加工精度高,提高工作效率,延长连杆衬套使用寿命等特点。本机设置的连杆专用夹具可以保证两孔中心距尺寸公差和两孔中心线平行度的要求。
主要技术参数
**大加工直径 :52毫米 加工孔粗糙度:3.2
主轴垂直行程: 不小于140毫米 变速级数: 2
主轴转速:180,750转/分 电机功率 0.75KW
外形尺寸(长×宽×高): 650×390×1050毫米
使用说明

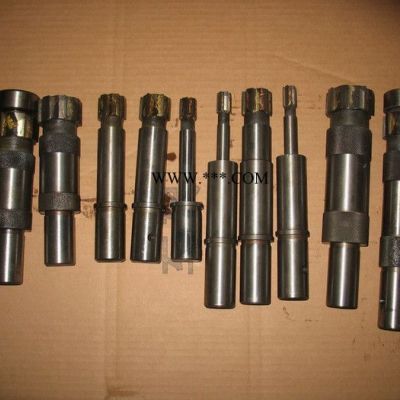

1倒角 首先选好所需要的倒角铣刀和连杆锁紧装置6,将连杆大端孔装入锁紧装置,移动连杆使小端孔对准可调支承螺母9中心,调整支承螺母9,使其贴合连杆小端孔底面,然后锁紧连杆。将倒角铣刀装入快换卡套4,变速手柄2拔至所需位置,启动开关10,扳动进给手柄3,进行倒角加工。.2铰孔 将所需铰刀先装入快换卡套4内,再将连杆装入锁紧装置6,首先使连杆大端孔轴心线与水平工作台垂直,将连杆小端孔移至可调支承螺母9上,调整支承螺母9,使其迎合连杆小孔底面,降下铰刀,用刀头部位使连杆小孔找正,再旋紧锁紧装置。然后将变速手柄2拔至低转速,启动开关,扳动进给手柄,进行铰孔加工。铰削后,应关闭开关,然后扳动进给手柄,轻轻将铰刀提起,脱离加工孔。
