| 规格 | 2.5˝（63毫米）或4.5˝（115毫米） |
|---|---|
| 环境温度 | 176°F（80°C） |
| 类型 | 活塞式压力表 |
| 联接型式 | 1/4˝内螺纹NPT端部连接标准；1/4˝内螺纹提供NPT背面或底部连接。所有款式均提供1/4˝BS |
| 品牌 | Dwyer |
| 型号 | PTGD |

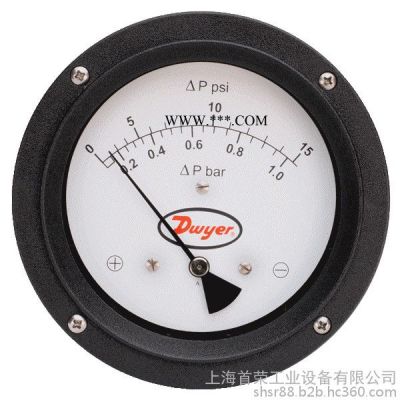

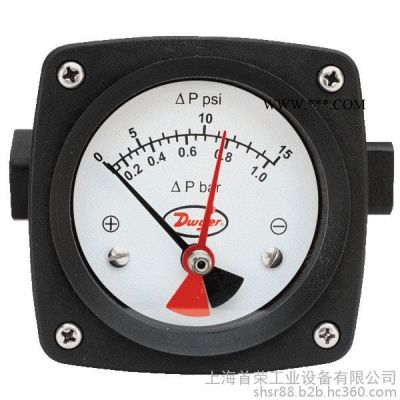

Dwyer PTGD系列 活塞式压力表
◆精度和超压等级
产品介绍
PTGD系列差压活塞式压力表可用于测量过滤器、过滤器、泵性能测试和热交换器压降监测。其简单、坚固的设计具有耐候和耐腐蚀的表壳前部带有防碎透镜。系列PTGD包含一个提供不同压差的活塞传感元件满量程精度为±2%。由铝或316不锈钢和提供两个1/4?内螺纹NPT端部连接，系列PTGD提供超量程防护等级为3000 psig（200 bar）或6000 psig（400 bar），具体取决于模型。标准型号带有串联连接。背面或底部连接也可以使用。
技术参数
介质：兼容气体和液体。 润湿材料：表壳：铝或316不锈钢；活塞：铝或316不锈钢；弹簧：302不锈钢；密封件：腈橡胶（标准）；
聚四氟乙烯，陶瓷磁铁；表壳：尼龙6 30%玻璃填充表壳。窗户：亚克力。 精度：±2%FS。 温度限制：176°F（80°C）。 压力限制：铝体3000 psi（206 bar）；不锈钢6000 psi（413 bar） 尺寸：2.5?（63毫米）或4.5?（115毫米）。 安装方向：安装在任何位置。 工艺连接：1/4?内螺纹NPT端部连接标准；1/4?内螺纹提供NPT背面或底部连接。所有款式均提供1/4?BSP。 重量：铝：2.5?0.88磅（399克）；4.5?1.35磅（612克）；
不锈钢：2.5?1.75磅（794克）；4.5?2.3磅（1.04千克）。
选型
