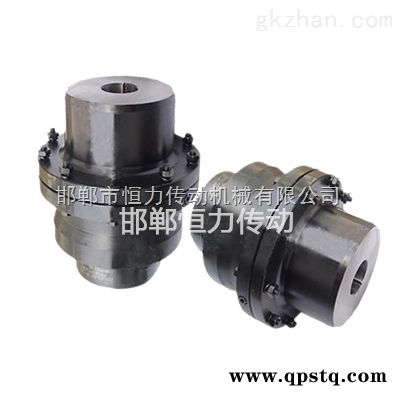

GIICLZ型鼓形齿式联轴器主要尺寸和参数：
额定转矩0.40Kn.m
许用转速4000r/min
轴孔直径范围：d1,d2:1618192022242528303238354042454850
轴孔长度L：Y型：42、52、62、82，J1型：38、44、60、84
大外径范围D103mm
转动惯量0.004kg.㎡
质量：3.5kg
GIICLZ型鼓形齿式联轴器具有一定角向补偿两轴相对偏移性能,加中间轴长距离工作,工作环境温度-20-+80℃,传递公称扭矩为0.4-4500Kn.m。适用于联接水平两同轴线，并具有一定角位移的传动轴系！GIICLZ型鼓形齿式联轴器径向尺寸小，承载能力大，常用于低速重载工况条件的轴系传动，高精度并经动平衡的齿式联轴器可用于高速传动，如燃汽轮机的轴系传动。
GIICLZ型鼓形齿式联轴器在工作时，两轴产生相对角位移，内外齿的齿面周期性作轴向相对滑动，必然形成齿面磨损和功率消耗，因此，齿式联轴器需在有良好和密封的状态下工作。齿式联轴 器径向尺寸小，承载能力大，常用于低速重载工况条件的轴系传动，高精度并经动平衡的齿式联轴器可用于高速传动，如燃汽轮机的轴系传动。由于鼓形齿式联轴器 角向补偿大于直齿式联轴器，国内外均广泛采用鼓形齿式联轴器，直齿式联轴器属于被淘汰的产品，选用者应尽量不选用.
齿式联轴器是 由齿数相同的内齿圈和带外齿的凸缘半联轴器等零件组成。外齿分为直齿和鼓形齿两种齿形，所谓鼓形齿即为将外齿制成球面，球面中心在齿轮轴线上， 齿侧间隙较一般齿轮大，鼓形齿联轴器可允许较大的角位移（相对于直齿联轴器），可改善齿的接触条件，提高传递转矩的能力，延长使用寿命。有角位移时沿齿宽 的接触状态。
