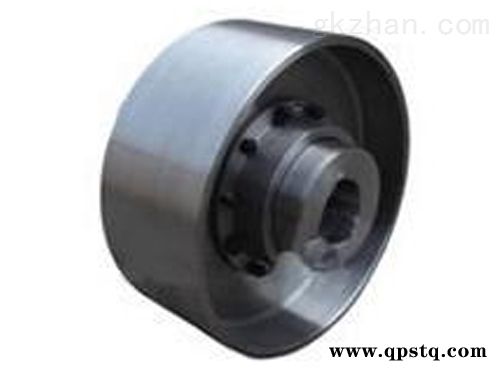

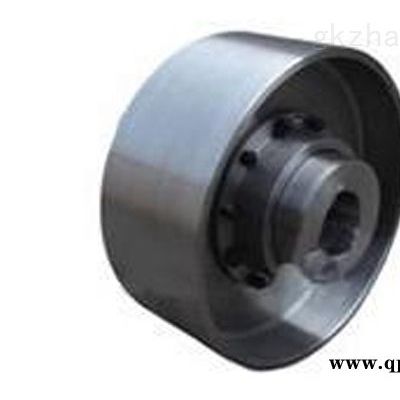

NGCL型带制动轮鼓形齿式联轴器

NGCL型带制动轮鼓形齿式联轴器是在直齿齿轮联轴器的基础上，消化吸收而的新型齿式联轴器。它是由齿厚呈腰鼓形的外齿轴套和与其相配的内齿圈组成的啮合付联结两轴的，适于重载和需要轴线位移补偿的两轴传动。在一般情况下，要求被联结的两轴 同心，而且在运转过程中继续保持同心状态是不可能的，因为有安装误差，轴承磨损，受力变形，基础下沉等致使轴线产生径向、角向位移。鼓形齿式联轴器具有补偿上述位移的特性，降低了由于轴线位移引起的附加载荷，提高了传动装置的工作平稳性和性，从而延长了传动装置的使用寿命。

NGCL型带制动轮鼓形齿式联轴器在工作时，两轴产生相对角位移，内外齿的齿面周期性作轴向相对滑动，必然形成齿面磨损和功率消耗，因此，齿式联轴器需在有良好和密封的状态下工作。齿式联轴器径向尺寸小，承载能力大，常用于低速重载工况条件的轴系传动，并经动平衡的齿式联轴器可用于高速传动，如燃汽轮机的轴系传动。

NGCL型带制动轮鼓形齿式联轴器是由齿数相同的内齿圈和带外齿的凸缘半联轴器等零件组成。外齿分为直齿和鼓形齿两种齿形，所谓鼓形齿即为将外齿 制成球面，球面在齿轮轴线上，齿侧间隙较一般齿轮大，鼓形齿联轴器可允许较大的角位移（相对于直齿联轴器），可齿的接触条件，提高传递转矩的能 力，延长使用寿命。

NGCL型带制动轮鼓形齿式联轴器齿面损坏的原因及维修

1、齿面磨损

故障原因：偏差过大，齿面相对位移大；材料不佳、齿面硬度低；润滑不充分或干磨；油质不清洁；齿型设计不合理，齿顶干涉或加工精度不高；联轴器安装过盈过大引起齿的顶隙消失等。

处理方法：校正；选用合适材质、齿面硬度经处理后HRC在50~60左右；检查油量，使润滑油管对准齿的部位；过滤油，使油中含杂质的较大粒度小于25μm；选用性能好的鼓形齿；按要求安装、检查内、外齿径向间隙。

2、齿面腐蚀

故障原因：油质差，油中含有酸或硫化物。

处理方法：替换润滑油。
