德国kendrion防爆制动器
单盘制动器防爆
在具有防爆功能的弹簧压力制动器中，那些可能点燃爆炸性混合物的部件被装入壳体中。当电流关闭时，电磁弹簧压力制动器会产生制动扭矩。
特征
·爆炸或沼气保护，符合ATEX指令的防尘
·压敏电阻保护电路，防止电压峰值
·环境温度-20°C至+ 40°C
应用
·直流电机
·三相交流电动机
·齿轮马达
·提升和输送技术
·石化行业
关于EEX Line

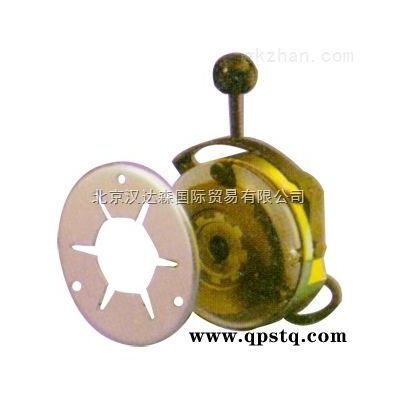

弹簧压力单碟刹Vario Line
EEX LINE包括弹簧压力单盘制动器，为爆炸危险区域提供防爆保护。具有沼气保护功能的弹簧压力制动器适用于有沼气危险的地下挖掘。在具有防爆功能的弹簧压力制动器中，那些可能点燃爆炸性混合物的部件被装入壳体中。如果壳体内的混合物爆炸，则后者承受规定的试验压力并防止爆炸转移到壳体周围的混合物中。制动器配有四个热断路器和一个微动开关。微动开关可防止启动未升降的制动器。热断路器与微动开关串联，一旦制动器出现不允许的高温，就会中断机器的控制电路。制动器具有耐海水性。当电流关闭时，电磁弹簧压力制动器会产生制动扭矩。通过附加的手提升功能，可以手动中和制动效果。
工作原理
弹簧式单盘制动器设计为干式运行。由电磁场产生的力用于克服由弹簧力产生的制动效果。弹簧施加的单盘制动器处于无动力状态，并在施加直流电压时释放。摩擦盘和轮毂之间的形状配合连接以及轮毂与机器轴（例如电机轴）的连接确保了由弹簧施加的单盘制动器产生的扭矩（制动扭矩）可靠地传递到机器（发动机）。防爆弹簧式单盘制动器的特点是可以点燃爆炸性混合物的所有部件都放置在外壳中。该外壳设计用于在混合物在外壳内爆炸时承受规定的测试压力。
制动设计
弹簧式单盘制动器的螺线管外壳可容纳牢固安装的带有飞线的励磁线圈。悬空引线连接到连接器盒内的连接端子。法兰和摩擦片通过机械螺钉拧到螺线管外壳上。盖子通过机械螺钉固定到螺线管壳体上，以获得压力密封组件。由于压缩弹簧产生的弹簧力，摩擦盘在衔铁上压靠在摩擦板和凸缘上，以产生弹簧施加的制动器的制动效果。构成弹簧加压制动器的旋转部分的摩擦盘和轮毂与待制动的轴连接。摩擦盘采用方形插座，可沿轴向在轮毂上移动。提供垫片套筒以允许调节气隙''。客户连接电缆可通过电缆密封套送入连接器盒。当DC电压施加到弹簧施加的单盘制动器的内置励磁线圈时，弹簧力被电磁场的动态效应克服。这导致电枢被释放并且制动效果被中和。待制动的轴不会受到制动器的任何轴向力。弹簧式单盘制动器配有冗余热敏开关系统和微动开关。提供微动开关以防止在制动器释放之前启动机器（例如电动机）。四个热敏开关与微动开关串联连接并中断机器的控制电路（例如，电动机）一旦超过允许的大制动温度。当使用手动释放制动器时，必须在包围制动器的部件（例如风扇罩）中提供开口，以允许安装手动释放杆。手动释放允许手动释放制动器（例如，在电源故障的情况下）。
规格和技术细节
标称扭矩范围 10 Nm - 270 Nm
电压 DC 205,230 V
保护等级 IP 67
产品型号：
·操作手册76..E..B00
Kendrion 7614E10B00
Kendrion 7614E11B00
Kendrion 7614E13B00
Kendrion 7614E16B00
Kendrion 7614E19B00
Kendrion 7614E24B00
Kendrion 7616E10B00
Kendrion 7616E11B00
Kendrion 7616E13B00
Kendrion 7616E16B00
Kendrion 7616E19B00
Kendrion 7616E24B00
Kendrion 7624E10B00
Kendrion 7624E11B00
kendrion EX 14E10A00
kendrion EX 14E11A00
kendrion EX 14E13A00
kendrion EX 16E16A00
kendrion EX 14E19A00
kendrion EX 14E24A00
kendrion EX 16E10A00
kendrion EX 24E10A00
kendrion EX 26E10A00
kendrion EX 16E11A00
