| 是否有现货： | 是 | 品牌： | 永嘉县世通阀门制造有限公司 |
| 连接形式： | 法兰 | 适用介质： | 水 |
| 外形： | 中型 | 密封形式： | 软密封型 |
| 流动方向： | 单向 | 阀杆的螺纹位置： | 明杆闸阀 |
| 密封面配置： | 楔式闸板式 | 主体材料： | 碳钢 |
| 连接方式： | 法兰 | 用途： | 排污、排纸浆、渣、水混合物 |
| 公称通径： | DN350 | 型号： | SCZ73X-10C |
| 规格： | 0.6~1.6MPa | 商标： | 永嘉县世通阀门制造有限公司 |
| 包装： | 木箱、布袋等 | 产量： | 85245645878 |
手动穿透式插板阀DN350刀闸阀铸钢插板世通阀门制造生产
一、穿透式插板阀的产品优点
1、双向密封，带两个阀座封圈，此闸板 长且底部伸出阀体，需要两个密封填料装置。
2、闸板形成一个孔状通径，其作用是，闸板开启时，介质能全部流走，没有滞留，闸板关闭时能全部密封。
3、在介质浓度较高条件下，也能保持阀座密封，由于没有滞留区，闸板底部五介质堆积。
4、该产品适用于制糖，化学设备（干燥器、反应器）的装卸和造纸厂的浆料出口处，用于回收混有大量杂质的旧纸张。
二、主要零件材料
注：橡胶牌号取决于介质性质和使用温度。闸板材质牌号取决于介质性质。
三、壳体试验和密封试验:
1、气动插板阀的壳体试验和密封试验介质为水（含防腐剂）、煤油或粘度不大于水的其他适宜液体。
2、密封副是非金属密封的插板阀，密封壳体试验和要求按GB/T13927-92 D级规定。
3、密封副是金属密封的插板阀，对有密封性能要求的，密封试验的泄漏量按1×DNmm3/s计算，没有密封性能要求的不做此项试验。
4、用电动、液动、气动装置驱动的插板阀，关闭位置调定后，关闭3次按1和3要求进行壳体和密封试验。
5、插板阀清洁度要求按JB/T7748的规定。
6、静压寿命试验。
7、插板阀静压寿命试验次数按规定，其他技术要按JB/Z 234的规定。
静压寿命实验次数 金属密封 DN≤150mm 1200次 DN≥200-400mm 1000次 Dn≤150mm 800次 非金属密封 Dn≤150mm 1400次 DN≤200-400mm 1200次 Dn≤450mm 1000次选购须知
1.用户选购时，必须注明阀门公称通经、压力及阀门连接所需标准；
2.所需阀门如有特殊需求，必须注明特殊尺寸、特殊材质等各项参数

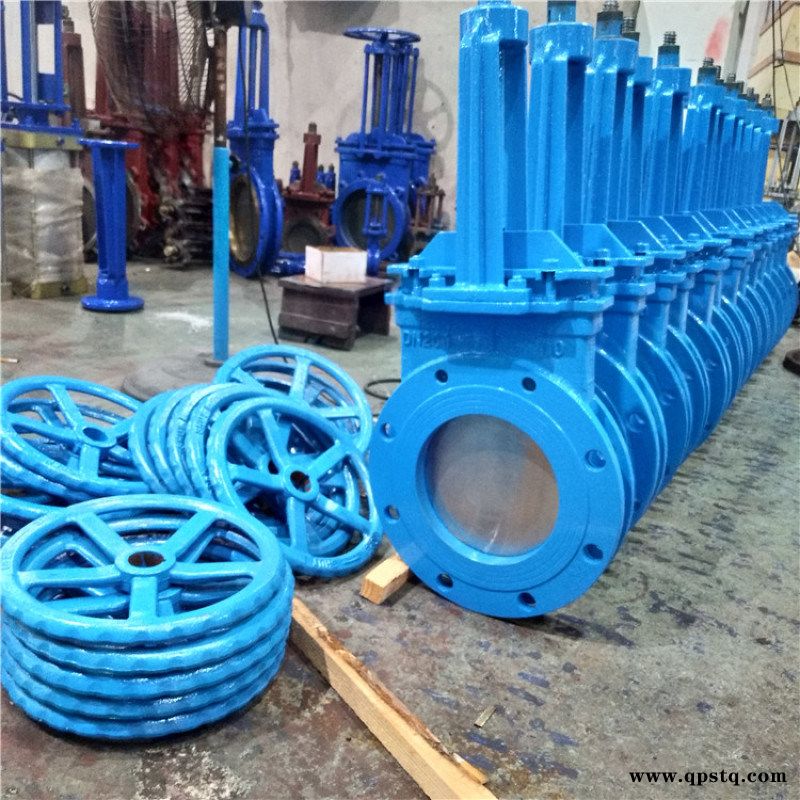

穿透式插板阀实物图片
