| 应用范围 | 时间 |
|---|---|
| 产品系列 | AC220 |
| 触点负载 | 2 |
| 触点切换电流 | 3 |
| 触点切换电压 | 220 |
| 触点形式 | 2 |
| 额定电流 | 5 |
| 额定电压 | 220 |
| 防护特征 | A |
| 线圈电源 | 22 |
| 线圈功率 | 1 |
| 品牌 | ARC/阿城 |
| 型号 | DS-113 |
手机 13175653666
电话 0577-62759727
QQ 1210150667
1 用途
该系列时间继电器用于各种保护和自动线路中，使被控制元件的动作得到可调的延时。
2 结构概述

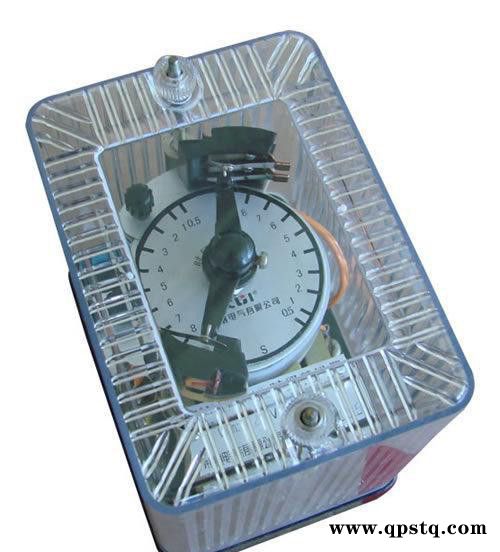

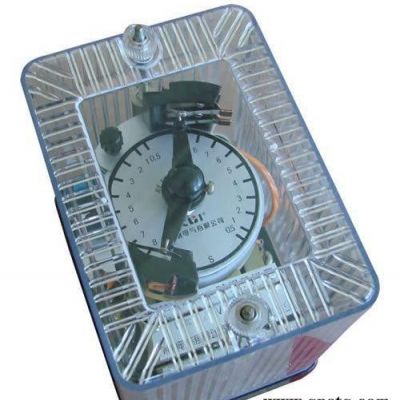

继电器为带有延时机构的吸入式电磁继电器。
继电器具有一付瞬时转换触点和一付延时动合主触点，对于DS-114，115，116，124，125， 126型继电器多一付延时滑动主触点。
继电器的线圈固定于U型磁铁内，当施加电压于线圈两端时，唧子(铁芯)被吸入，瞬时动合触点闭合，动断触点断开，同时延时机构开始走动，在延时机构拉力弹簧的作用下，经过一定的时间(整定时间)后延时动合主触点闭合(对于DS-114、115、116、124、125、126型继电器则先闭合滑动主触点，再经过一定时间后闭合动合主触点)。继电器施压从加电压的瞬间起，到动合主触点闭合止的这一段时间(即延时)可借改变静触点的位置以调整之，并且由指针直接在继电器的标度盘上指明，当线圈断电路，唧子和延时机构在塔形弹簧的作用下瞬时返回到原来位置。
继电器安装在垂直面板上，可从板前或从板后接线。
继电器的内部接线图见图1
DS-111 DS-121 | DS-111C | DS-114 DS-124 |
图1 DS-100 120系列继电器内部接线图(背视)
3 技术数据
3.1各种型号继电器的规格列于表1中。
继电器型号 | 额定电压(V) | 动作电压 | 返回电压 | 延时整定范围 （S） | 功 耗 |
DS—111C DS—112C DS—113C | DC 24，48，110 220 | ≤70％ 额定电压 | ≥5% 额定电压 | 0.1—1.3 0.25-3.5 0.5-9 | 12W |
DS—111 114 | 0.1—1.3 | 36W | |||
DS—112 115 | 0.25-3.5 | ||||
DS—113 116 | 0.5-9 | ||||
DS—121 124 | AC 100，110， 127，220 | ≤85% 额定电压 | 0.1—1.3 | 75VA | |
DS—122 125 | 0.25-3.5 | ||||
DS—123 126 | 380 | 0.5-9 |
3.2继电器主触点动作时间一致性为：
DS-111C，DS-111，DS-121，DS-114和DS-124不大于0.06s；
DS-112C，DS-112，DS-122，DS-115和DS-125不大于0.12s；
DS-113C，DS-113，DS-123，DS-116和DS-126不大于0.25s,
注：①动作时间一致性指在同一时间整定点上，测量10次中的**大和**小动作时间之差
②3.1、3.2条中规定的参数系环境温度为+20℃±5℃。
3.3 热稳定性
3.3.1DS-111，DS-112，DS-113，DS-114，DS-115，DS-116，DS-121，DS-122，DS-123，DS-124，DS-125和DS-126型继电器的线圈耐受110%额定电压，历时2min，线圈温升不超过60K。
3.3.2DS-111C，DS-112C和DS-113C型继电器的线圈长期耐受110％额定电压。
3.4当电流不大于lA及电压不大于250V时，在时间常数不超过O.005s的具有电感负荷的直流电路中，触点的断开功率为100W。
3.5继电器各电路对外露非带电金属部分及电气上无联系的各电路之间的介质强度，应耐受交流50Hz，电压2kV，历时1min试验而无击穿或闪络现象。
3.6在**大的延时整定点上，继电器耐受5000次接通和断开而无机械的损坏。
注：每小时动作的次数不大于30次。
3.7继电器的重量约1.5kg。
3.8DS-110，120系列继电器外形及安装尺寸见图2及图3。
图2 DS-110，120系列继电器外形尺寸
a)板前接线开孔 b)板后接线开孔
图3 DS-110，120系列继电器开孔尺寸
4 订货须知
订货时应注明
4.1继电器的名称，型号和规格。
4.2继电器数量。
4.3接线方式(板前接线或板后接线)，若不注明以板后接提供附件。
