    一、用途

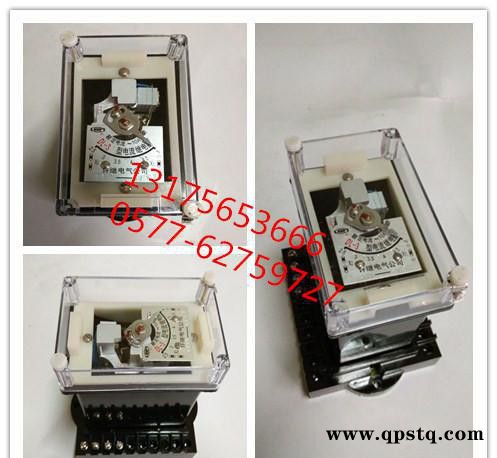

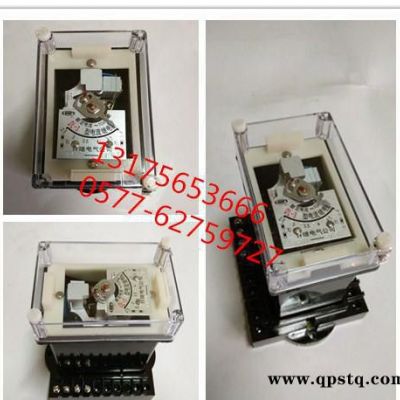

    DL-31电流继电器，用于电机保护、变压器保护和输电线的过负荷和短路保护线路中，作为起动元件。
    二、结构和原理
    1. 继电器系电磁式，瞬时动作，磁系统有两个线圈，线圈出头接在底座端子上，用户可以根据需要串并联，因而可使继电器整定变化一倍。

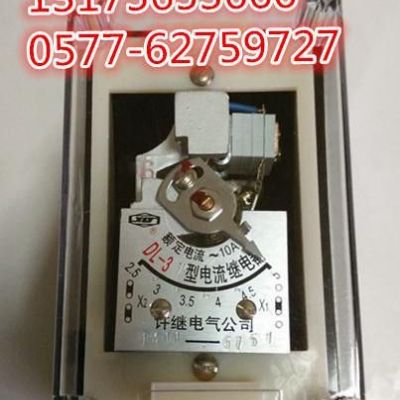

    2. 继电器**的刻度值及额定值对于电流继电器是线圈串联的(以安培为单位)转动刻度盘上的指针、以改变游丝的反作用力矩，从而可以改变继电器的动作值。
    3. 继电器的动作：电流升至整定值或大于整定值时，继电器**动作，动合触点闭合，动断触点断开。当电流降低到0.8倍整定值时，继电器**返回，动合触点断开，动断触点闭合。
    4. 继电器的内部接线图见图1。


三、技术数据
     1. 触点的数量，见表1。

表一
     2. 按整定值的范围来分：每整定值的动作误差不大于±6％，见表2。

    3.继电器刻度极限误差不大于6%。
    4.动作值的变差不大于6%
    5.对于DL-31、32、33、34电流继电器的返回系数不小于0.8，**大整定电流为200A的不小于0.7。
    6.动作时间
    6.1在1.1倍动作值时，动作时间不大于0.12s；在2倍动作值，动作时间不大于0.04s。
    7. 过电流能力：线圈串联，从整定值均匀地上升至表3中所列的**大电流时，继电器不应有使得动合触点不工作的振动。经五次后，继电器仍能满足本技术条件的要求。

    8. 过电流：继电器当加1.75倍整定值或更高时继电器的动合触点应无抖动地闭合。
    9. 当无外来的碰撞和振动时，继电器的各整定(**点除外)位置上的工作电流为0.6整定值时，其动断触点应可靠地闭合电路。
   10. 在动作和返回电流下：继电器的可动系统不应当停滞在中间位置。
   11. 当周围空气的相对湿度不大于85％，继电器的电路对外壳(外壳上的非导电金属部分)的绝缘电阻，用500V兆欧表测量应当不小于300MΩ。
   12. 继电器的导电部分对外壳(外壳上的非导电金属部分)的绝缘，能耐受50Hz交流电压2kV历时1min的试验。
   13. 触点断开容量：当电压不大于250V及电流不大于2A时，触点的断开功率，在具有电感负荷的直流电路(时间常数不大于5×10-3s)中为50W，在交流电路中为250VA。
   14. 功率消耗
   在**小整定值处，继电器的线圈所消耗的功率不超过表4的数据。
    15. 当周围介质度为+40℃时，继电器在表2和表3所示的长期允许电流，电压下长期工作时，不会有绝缘和其他电气元件的损坏，而线圈的温升不大于65℃。
   16. 寿命：继电器电寿命500次，机械寿命为5000次。
四、使用和维护
    1.继电器使用前，需取去外壳，拔出机器，检查有无在运输中产生的损坏，如动片碰到磁板，游丝各圈相碰，动牌轴上的摩擦等，为此，将继电器的指针整定在**整定点上，用手将可动系统往磁板方向转动，然后放开，可动系统应当转回到原来位置直到止档，然后进行必要的调整和整定。
   2.继电器在重新调整时，必须保证：
   2.1可动系统的轴向活动量在0.15~0.3mm之间。
   2.2动片与磁极间的气隙，应当保证继电器在规定的任何工作情况下，动片和磁板不得相碰。
   2.3具有动合触点和动断触点的继电器，桥形触点不得同时接触一动合静触点和一动断静触点。
   2.4当指针由**刻度值旋向**终刻度值时，游丝各圈不相碰。
   2.5 继电器动作时，桥形触点应当在静触点的中心线上滑动(公差±lmm)，动、静触点总气隙不小于2mm。
   2.6 静触点和**之间的距离应不大于0.3mm。
   2.7 在调整继电器的动作值时，**小整定值的调整主要是改变游丝反作用力的大小，**大整定值的调整，主要是改变动片和磁板间的气隙等。
   2.8 不宜润滑继电器轴和轴承。
   2.9 不允许用砂纸或其它粗造材料清洁触点，宜用锋利的刀刃或清洁的细磨石清洁触点，然后用清洁的、柔软的布片擦干净，避免用手指接触触点。
   表四

   五、外形及开孔尺寸
本继电器采用AllK，A11Q壳体结构，外形及安装开孔尺寸详见附图。
