| 是否有现货： | 是 | 标准类型： | 国标 |
| 类别： | 圆柱销 | 表面处理： | 氧化发黑 |
| 加工定制： | 是 | 材料等级： | 碳钢 Q235 |
| 样品或现货： | 现货 |

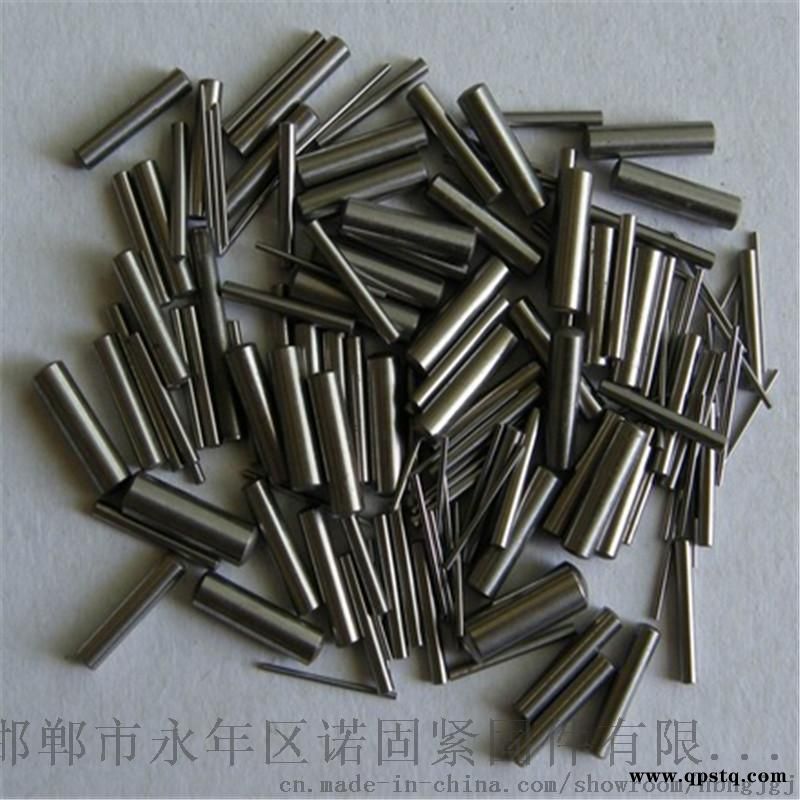

圆柱销一般用以联接、锁定零件或作装配定位用，也可以作为安全装置的零件。
圆柱销靠过盈固定在孔中，用以固定零件、传递动力，或作定位件。
中文名
圆柱销
类型
圆柱销、内螺纹圆柱销等
定义
圆柱销属于定位销，用于固定零件之间的相对位置。它是组合加工和装配时候的重要辅助零件。[1]
圆柱销的类型、 特点和应用
类型 图片 特点 应用
普通圆柱销
销孔应铰制，利用微量的过盈把圆柱销固定在销孔中，多次拆装会使过盈量减小，降低连接的牢固性和定位精度。[2]
用于定位、联接、也可用做安全销。
内螺纹圆柱销
销孔应铰制，利用微量的过盈把圆柱销固定在销孔中，多次拆装会使过盈量减小，降低连接的牢固性和定位精度。[2]
用于定位、联接、也可用做安全销。且内螺纹圆柱销用于盲孔。
弹性圆柱销
用弹簧钢制成纵向开缝并经淬火的圆管。利用其高的弹性，均匀地挤紧在销孔中，坚固可靠。
对销孔的精度和表面粗糙度要求较低，可以多次装拆，但刚度较差。[2]
适用于有冲击、振动的场合。不宜用于有高精度要求的定位。
圆柱销的材料
圆柱销目前多应用优质碳素结构钢为原材料制造。
一般情况下，材质多选用C35，C45，但须进行热处理。高强度要求下选用轴承钢。
弹性圆柱销多用65Mn。
圆柱销的标准
圆柱销的标准 GB 119-66，如图1。[3]
图1 圆柱销标准
圆柱销强度计算
定位销通常不受 或只受很小的载荷，其尺寸常由经验决定。
联接用销常受挤压和剪切，但销的尺寸可根据联接结构特点和经验确定，然后按受力情况作相应的强度校核。
安全销直径应按过载时被剪断的强度条件决定。
圆柱销的强度计算公式如下[2]：
销的剪切强度
（1）情况1，销的安装位置如图2。
（2）情况2，销的安装位置如图3。
销或被联接件的挤压强度
注：式中D、d等字母含义如图2。
