| 材料 | 钢 |
|---|---|
| 规格 | DLM5-16 |
| 扭矩 | 160N |
| 适用范围 | 机床 |
| 重量 | 6 |
| 品牌 | ST/意法 |
| 型号 | DLM5-16 DLM5-16A |

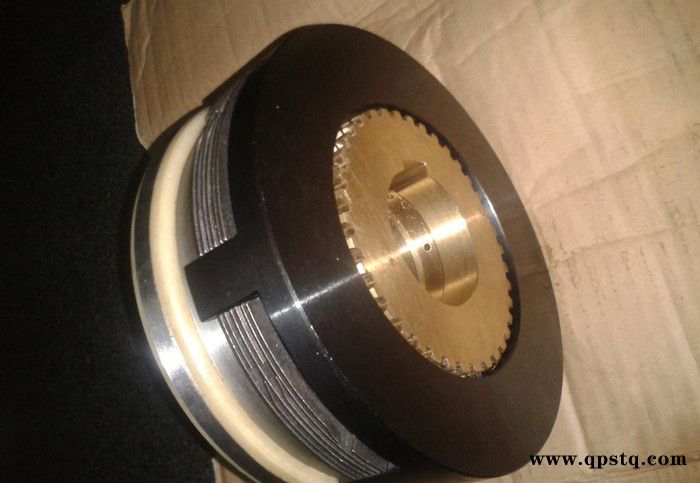

DLM5系列离合器为湿式多片有滑环电磁离合器，需要在有润滑的条件下工作，摩擦片磨损小，使用寿命长。径向尺寸小、力矩大、可广泛应用于机床、轧钢、冶金采矿、金属压延、搬运、船舶渔业等设备的机械传动系统中，起到离合，换向、变速等作用。
离合器在下列条件下能可靠的工作：
1.周围空气温度为-5℃--+40℃。
2.在无**危险的介质中，且介质中无足以腐蚀金属和破坏绝缘的气体及导电尘埃。
3.离合器需在有润滑油的条件下工作。
4.离合器线圈的电压波动不超过+5%和-15%的额定电压。
5.离合器安装地点的海拔不超过2000米。
主要性能参数
规格 Size | 额定动力矩 | 额定静力矩 | 空效力矩 | 接通时间 | 断开时间 | 额定电压 | 线圈消耗功率 ( 20 ℃ ) | 允许**高转速 | 重量 | 供油流量 |
1.2/1.2C | 12 | 20 | 0.39 | 0.28 | 0.09 | 24 | 10 | 3500 | 1.3 | 0.20 |
2.5 | 25 | 40 | 0.40 | 0.30 | 0.09 | 24 | 17 | 3500 | 1.73 | 0.25 |
5/5C | 50 | 80 | 0.90 | 0.32 | 0.10 | 24 | 17 | 3000 | 2.9 | 0.40 |
10/10C | 100 | 160 | 1.80 | 0.35 | 0.l4 | 24 | 29 | 3000 | 4.3 | 0.65 |
16 | 160 | 250 | 2.40 | 0.37 | 0.14 | 24 | 26 | 2500 | 5.8 | 0.65 |
25/25C | 250 | 400 | 3.50 | 0.40 | 0.18 | 24 | 39 | 2200 | 7.7 | 1.00 |
40 | 400 | 630 | 5.60 | O.42 | 0.20 | 24 | 45 | 2000 | 12.2 | 1.00 |
63 | 630 | 1000 | 9.00 | 0.45 | 0.25 | 24 | 66 | 1800 | 16.2 | 1.2 |
100 | 1000 | 1600 | 15.0 | 0.65 | 0.35 | 24 | 81 | 1600 | 23.2 | 1.2 |
160 | 1600 | 2500 | 24.0 | 0.90 | 0.45 | 24 | 87 | 1600 | 31.7 | 1.5 |
250 | 2500 | 4000 | 37.50 | 1.20 | 0.60 | 24 | 100 | 1200 | 47 | 2.0 |
400 | 4000 | 6300 | 60.00 | 1.50 | 0.80 | 24 | 134 | 1000 | 100.9 | 3.0 |
安装示意图
