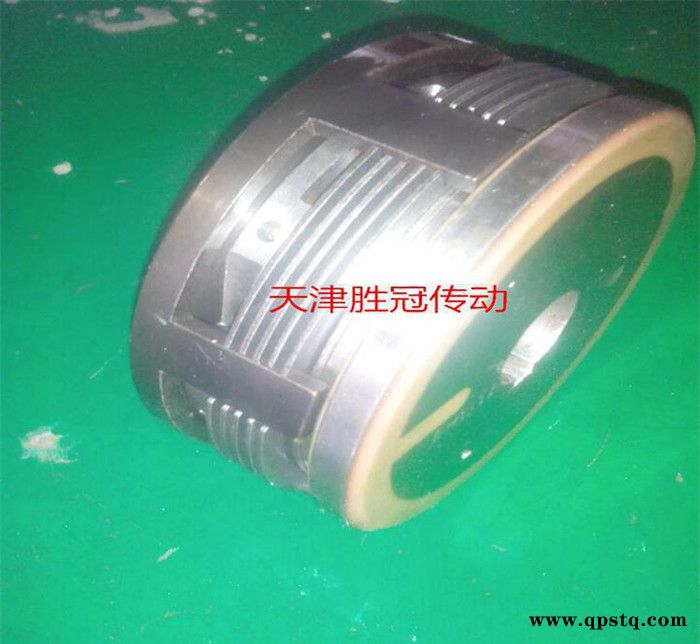

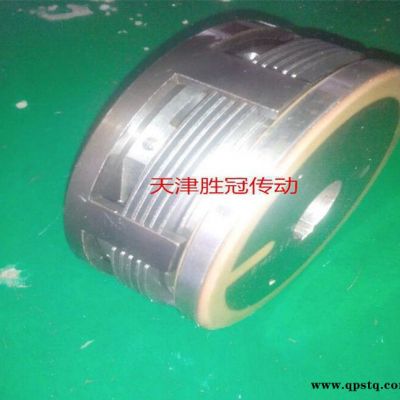

| 规格 | DLM10-10A/AG |
|---|---|
| 扭矩 | 100 |
| 适用范围 | 机床 |
| 重量 | 5.5 |
| 转速 | 3000 |
| 品牌 | 冠海 |
| 型号 | DLM10-10A/AG |
·湿式润滑、无磨损、寿命长。
·整体结构、安装方便。
·无滑环电刷磨损、适用较高转速。
·无需调整使用便捷。
详细参数产品用途
主要性能参数
规格 | 额定动力矩N.m | 额定静力矩(≦) N.m | 空载力矩 | 接通时间 | 断开时间 | 额定电压 | 线圈消耗功率(20℃)W | 允许最高转速r/min | 重量 |
1A/1A.G | 12.5 | 20/14 | 0.088/0.05 | 0.14/0.11 | 0.03/0.025 | 24 | 26 | 3000 | 2 |
2A/2A.G | 25 | 40/27.5 | 0.175/0.10 | 0.18/0.14 | 0.032/0.028 | 24 | 27 | 3000 | 2.6 |
4A/4A.G | 40 | 63/44 | 0.280/0.16 | 0.20/0.18 | 0.04/0.03 | 24 | 33 | 3000 | 3.2 |
6A/6A.G | 63 | 100/70 | 0.350/0.26 | 0.25/0.20 | 0.045/0.04 | 24 | 43 | 3000 | 4 |
10A/10A.G | 100 | 160/110 | 0.500/0.35 | 0.28/0.25 | 0.06/0.045 | 24 | 43 | 3000 | 5.5 |
16A/16A.G | 160 | 250/175 | 1.00/0.56 | 0.30/0.28 | 0.08/0.06 | 24 | 47 | 2500 | 7.8 |
25A/25A.G | 250 | 400/280 | 1.50/0.88 | 0.35/0.30 | 0.11/0.08 | 24 | 55 | 2200 | 11 |
40A/40A.G | 400 | 630/440 | 2.50/1.40 | 0.40/0.35 | 0.12/0.11 | 24 | 62 | 2000 | 15 |
63A/63A.G | 630 | 1000/700 | 4.00/2.20 | 0.50/0.40 | 0.15/0.12 | 24 | 70 | 1750 | 21 |
100A/100A.G | 1000 | 1600/1100 | 6.00/3.00 | 0.60/0.50 | 0.18/0.15 | 24 | 79 | 1600 | 32 |
160A/160A.G | 1600 | 2500/1750 | 10/5.5 | 0.90/0.70 | 0.22/0.18 | 24 | 93 | 1350 | 50 |
250A/250A | 2500 | 4000/2750 | 15/8.6 | 1.15/0.90 | 0.28/0.25 | 24 | 110 | 1200 | 77 |
400A/400A.G | 4000 | 6300/4400 | 24/14 | 1.30/1.20 | 0.35/0.30 | 24 | 123 | 1000 | 122 |
630A.G | 6300 | 6800 | 22.5 | 2.1 | 0.4 | 24 | 137 | 900 | 194 |
1000A.G | 10000 | 11000 | 36 | 3.6 | 0.6 | 24 | 180 | 750 | 300 |
外形与安装尺寸
| 规格 | 径向尺寸 | 轴向尺 | 电刷型号 | |||||||||||||
D1 | D2 | D3 | D4 | φ | e | h | J | K | L | L1 | L2 | L3 | L4 | ε | ||
1A/1A.G | 100 | 100 | 85 | 50 | 18 | 5 | 19.9 | 2Xφ6 | 4XM6 | 45 | 42 | 5 | 5.5 | 8 | 0.30 | 湿式采用 |
2A/2A.G | 110 | 110 | 90 | 55 | 20 | 6 | 22.3 | 2Xφ6 | 4XM6 | 48 | 45 | 5 | 5.5 | 8 | 0.30 | |
4A/4A.G | 120 | 120 | 100 | 60 | 25 | 8 | 27.6 | 3Xφ6 | 6XM6 | 52 | 48 | 6 | 5.5 | 8 | 0.30 | |
6A/6A.G | 132 | 132 | 105 | 65 | 30 | 8 | 32.6 | 3Xφ6 | 6XM8 | 55 | 50 | 7 | 5.5 | 8 | 0.30 | |
10A/10A.G | 147 | 145 | 120 | 75 | 40 | 12 | 42.9 | 3Xφ8 | 6XM8 | 58 | 53 | 7 | 5.5 | 8 | 0.35 | |
16A/16A.G | 162 | 160 | 135 | 85 | 45 | 14 | 48.3 | 3Xφ8 | 6XM8 | 62 | 57 | 7 | 5.5 | 8 | 0.40 | |
25A/25A.G | 182 | 180 | 155 | 95 | 50 | 16 | 53.6 | 3Xφ10 | 6XM10 | 68 | 63 | 8 | 6 | 8 | 0.45 | |
40A/40A.G | 202 | 200 | 170 | 120 | 60 | 18 | 64 | 3Xφ10 | 6XM10 | 76 | 70 | 9 | 6.25 | 8 | 0.50 | |
63A/63A.G | 235 | 230 | 200 | 125 | 70 | 20 | 74.3 | 3Xφ14 | 6XM12 | 86 | 80 | 10 | 6.25 | 8 | 0.60 | |
100A/100A.G | 270 | 255 | 235 | 150 | 70 | 20 | 74.3 | 3Xφ14 | 6XM12 | 100 | 92 | 12 | 8.5 | 10 | 0.70 | |
160A/160A.G | 310 | 295 | 260 | 180H8 | 75 | 20±0.026 | 81.1 | 3Xφ16 | 6XM16 | 115 | 107 | 14 | 8 | 10 | 0.80 | |
250A/250A.G | 360 | 340 | 305 | 200H8 | 100 | 28±0.026 | 106.4 | 3Xφ16 | 6XM16 | 132 | 122 | 15 | 8.5 | 10 | 0.90 | |
400A/400A.G | 420 | 395 | 350 | 235H8 | 120 | 32 | 126.7 | 3Xφ20 | 6XM16 | 150 | 138 | 17 | 8.5 | 10 | 1 | |
