规格 | DLM2-63 |
---|---|
扭矩 | 63 |
适用范围 | 机械 |
重量 | 32 |
转速 | 2000 |
品牌 | 冠海 |
型号 | DLM2-63 |

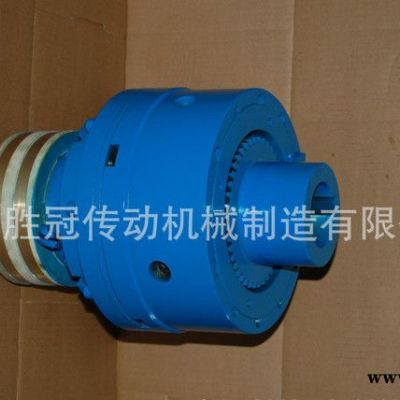

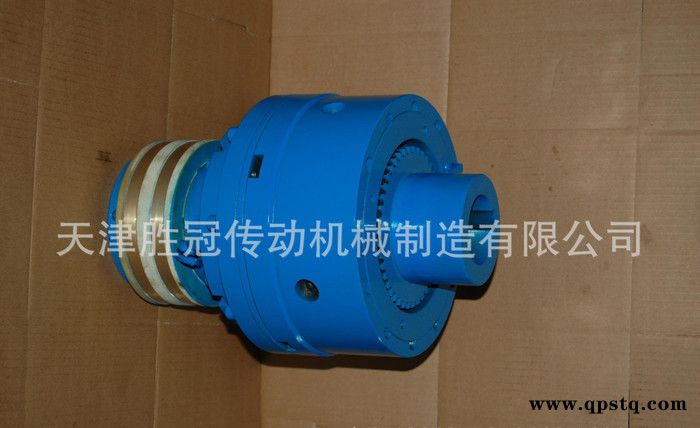

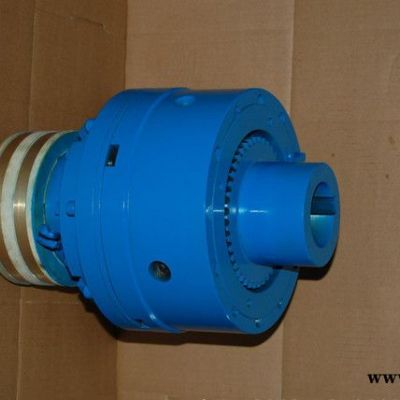

DLT2系列失电多片式电磁离合器
·多片式、力矩大;
·失电动作、安全可靠;
·干式使用、应用广泛;
·机械保持、节能环保;
·调整方便、寿命持久;
·整体结构、安装便利。
性能参数:Main Technical Data
规格
Size | 额定静力矩 Rated Static Torque N.m | 保持电压 Maintenance Voltage D.C V | 强励磁电压 Strong excitation Voltage D.C V | 线圈功率 Coil Consumption (20℃)W | 线圈电阻 Coil Resistance Ω | 接通时间 Engagement Time (≤)S | 断开时间 Disengagement Time (≤)S | **高转数 Max Revolutions r.p.m | 重量 Weight Kg |
63 | 630 | 36 | 220 | 34.7 | 37.3 | 0.15 | 0.30 | 2000 | 32 |
100 | 1000 | 35.4 | 36.6 | 0.15 | 0.30 | 2000 | 45 | ||
160 | 1600 | 45.1 | 28.7 | 0.20 | 0.35 | 2000 | 63 | ||
250 | 2500 | 51.6 | 25.3 | 0.22 | 0.38 | 1800 | 89 | ||
400 | 4000 | 59.1 | 21.9 | 0.22 | 0.38 | 1600 | 132 | ||
630 | 6300 | 68.7 | 18.9 | 0.25 | 0.40 | 1400 | 193 | ||
1000 | 10000 | 73.3 | 17.7 | 0.30 | 0.42 | 1200 | 279 | ||
1600 | 16000 | 73.3 | 17.7 | 0.35 | 0.45 | 1100 | 428 | ||
2500 | 25000 | 80.1 | 16.2 | 0.40 | 0.50 | 1000 | 618 |
安装示意:Diagrammatic Sketch of Installation
外形图/尺寸表:Overall/List of Dimensions
规格 Size | 径向尺寸 Radial Demensions | 轴向尺寸 Axial Demensions | |||||||
Φ | D1 | D2 | D3 | L | L1 | L2 | L3 | δ | |
63 | 40,42,45,48 | 120 | 85 | 210 | 290 | 84 | 27 | 45 | 0.8-1.1 |
50,55 | |||||||||
100 | 45,48,50,55 | 130 | 95 | 235 | 300 | 84 | 45 | 0.8-1.1 | |
60 | 360 | 107 | |||||||
160 | 50,55 | 145 | 110 | 270 | 310 | 84 | 45 | 1.0-1.3 | |
60,65,70 | 370 | 107 | |||||||
250 | 65,70,75 | 170 | 130 | 300 | 380 | 107 | 30 | 60 | 1.0-1.3 |
80,85 | 440 | 132 | |||||||
400 | 70,75 | 195 | 145 | 340 | 390 | 107 | 60 | 1.0-1.3 | |
80,85,90,95 | 450 | 132 | |||||||
630 | 80,85,90,95 | 220 | 165 | 400 | 460 | 132 | 80 | 1.0-1.3 | |
100,110 | 540 | 167 | |||||||
1000 | 90,95 | 250 | 190 | 460 | 480 | 132 | 80 | 1.2-1.5 | |
100,110,120,125 | 560 | 167 | |||||||
1600 | 100,110,120,130 | 270 | 210 | 500 | 580 | 167 | 110 | 1.5-1.8 | |
140,150 | 660 | 202 | |||||||
2500 | 130,140,150 | 310 | 250 | 560 | 670 | 202 | 140 | 1.5-1.8 | |
160,170 | 770 | 242 |
