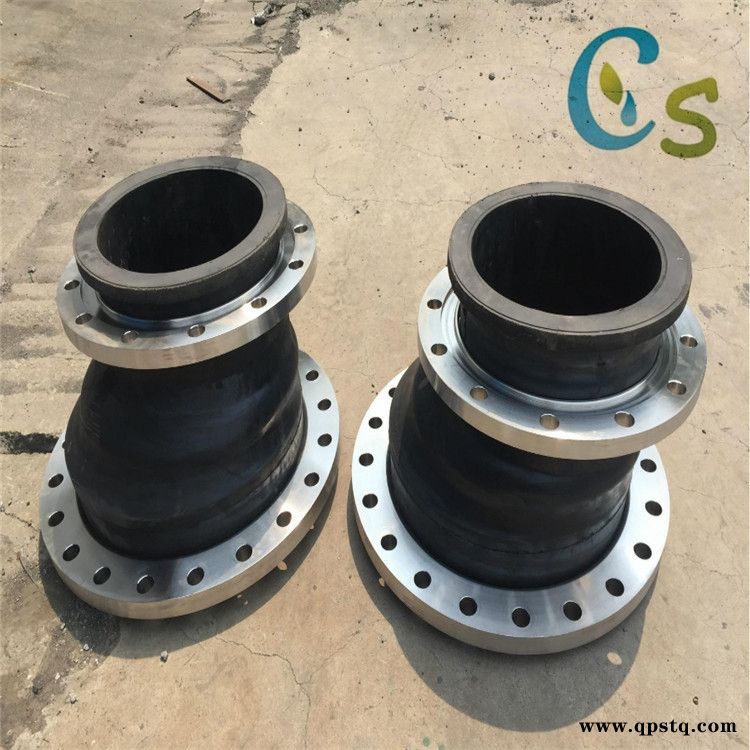

偏心异径橡胶接头又称作减振器、膨胀节、管道减震器、避震喉、软接头,是金属管道的柔性连接器,由内胶层、锦纶帘子布增强、外胶层复合的橡胶球体和松套金属法兰组成。现引进国外先进生产工艺,制作过程中内层受到高压力,锦纶帘子布和胶层得到更好的结合,比普通型可曲挠橡胶接头的工作压力更高,质量更好。它是一种高弹性、高气密性、耐介质性和耐气候性的管道接头。
公称通径DN | 安装长度L | D | D0 | n- ф | D1 | D01 | n1-ф1 |
50×40 | 180 | 165 | 125 | 4-ф18 | 150 | 110 | 4-ф18 |
65×40 | 180 | 185 | 145 | 4-ф18 | 150 | 110 | 4-ф18 |
65×50 | 180 | 185 | 145 | 4-ф18 | 165 | 125 | 4-ф18 |
80×50 | 180 | 200 | 160 | 8-ф18 | 165 | 125 | 4-ф18 |
80×65 | 180 | 200 | 160 | 8-ф18 | 185 | 145 | 4-ф18 |
100×50 | 180 | 220 | 180 | 8-ф18 | 165 | 125 | 4-ф18 |
100×65 | 180 | 220 | 180 | 8-ф18 | 185 | 145 | 4-ф18 |
100×80 | 180 | 220 | 180 | 8-ф18 | 200 | 160 | 8-ф18 |
125×65 | 180 | 250 | 210 | 8-ф18 | 185 | 145 | 4-ф18 |
125×80 | 180 | 250 | 210 | 8-ф18 | 200 | 160 | 8-ф18 |
125×100 | 180 | 250 | 210 | 8-ф18 | 220 | 180 | 8-ф18 |
150×80 | 200 | 285 | 240 | 8-ф22 | 200 | 160 | 8-ф18 |
150×100 | | 285 | 240 | 8-ф22 | 220 | 180 | 8-ф18 |
150×125 | 200 | 285 | 240 | 8-ф22 | 250 | 210 | 8-ф18 |
200×100 | 220 | 340 | 295 | 8-ф22 | 220 | 180 | 8-ф18 |
200×150 | 220 | 340 | 295 | 8-ф22 | 285 | 240 | 8-ф22 |
250×100 | | 395 | 350 | 12-ф22 | 220 | 180 | 8-ф18 |
250×125 | 220 | 395 | 350 | 12-ф22 | 250 | 210 | 8-ф18 |
250×150 | 220 | 395 | 350 | 12-ф22 | 285 | 240 | 8-ф22 |
250×200 | 220 | 395 | 350 | 12-ф22 | 340 | 295 | 8-ф22 |
300×125 | | 445 | 400 | 12-ф22 | 250 | 210 | 8-ф18 |
300×150 | 220 | 445 | 400 | 12-ф22 | 285 | 240 | 8-ф22 |
300×200 | 220 | 445 | 400 | 12-ф22 | 340 | 295 | 8-ф22 |
300×250 | 220 | 445 | 400 | 12-ф22 | 395 | 350 | 12-ф22 |
350×125 | | 505 | 460 | 16-ф22 | 250 | 210 | 8-ф18 |
350×200 | 230 | 505 | 460 | 16-ф22 | 340 | 295 | 8-ф22 |
350×250 | 230 | 505 | 460 | 16-ф22 | 395 | 350 | 12-ф22 |
350×300 | 230 | 505 | 460 | 16-ф22 | 445 | 400 | 12-ф22 |
400×200 | | 565 | 515 | 16-ф26 | 340 | 295 | 8-ф22 |
400×250 | 240 | 565 | 515 | 16-ф26 | 395 | 350 | 12-ф22 |
400×300 | 240 | 565 | 515 | 16-ф26 | 445 | 400 | 12-ф22 |
400×350 | 240 | 565 | 515 | 16-ф26 | 505 | 460 | 16-ф22 |
450×200 | | 615 | 565 | 20-ф26 | 340 | 295 | 8-ф22 |
450×250 | | 615 | 565 | 20-ф26 | 395 | 350 | 12-ф22 |
500×300 | | 670 | 620 | 20-ф26 | 445 | 400 | 12-ф22 |
偏心异径橡胶接头主要性能及用途:
1、管道-泵安装偏心大小头:是用来防气蚀的,且泵进口的大小头一般应该顶平安装,这是防止管道内气相在泵口积聚,形成大气泡进入泵腔,损坏泵。只有一种情况下才可以底平安装。那就是大小头后面直接接向上弯曲的弯头。这种情况下气相不可能积聚。
2、泵-管道安装同心异径接头:泵出口DN与外管道系统存在差异,用于同心异径大小头,可实现尺寸不同的两根管子的直线连接,实现管道变径的管件。
