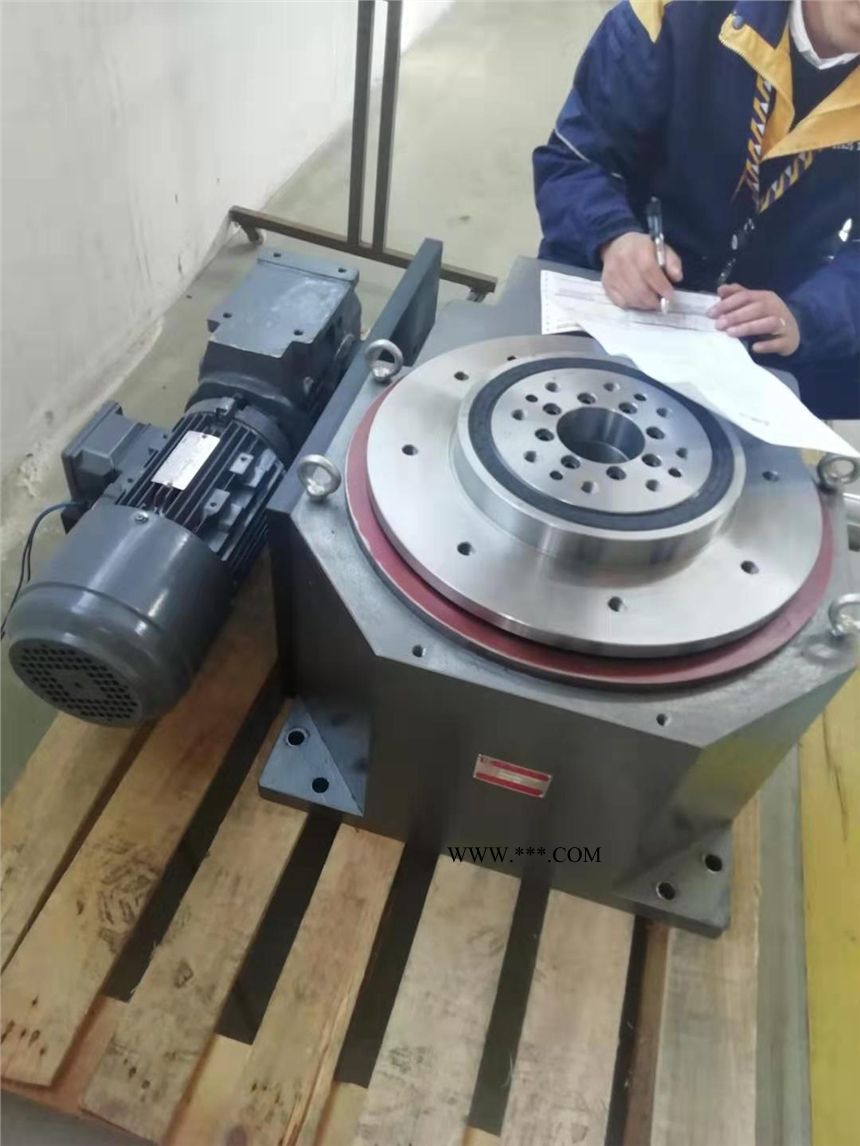

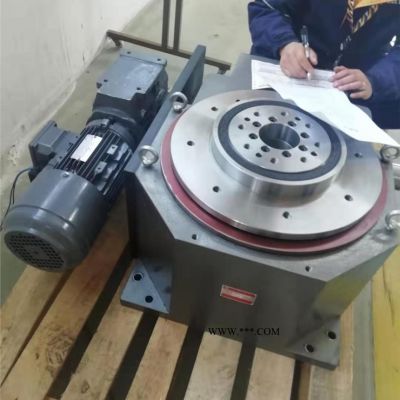

高精密凸轮分割器|重负载210DT-8-270分割器定制
此系列机种之尺寸设计特性与凸缘型功能类似,于驱动运转上可承受超大轴向负载及垂直径向压力,在输出端有一凸起固定盘面及大孔径空心轴,可搭配设置动态、静态自动化周边设备,可将动力源之电、油、气等管路置于空心孔内,此系列机种广泛应用于重负载、直结自动化设备之各类机构及产业机械等,作同步自动化间歇驱动。
210DT分割器参数图
项目 | 符号 | 单位 | 数值 |
出力轴容许径向负荷 | C1 | kgf | 1950 |
出力轴容许轴向负荷 | C2 | kgf | 1520 |
出力轴容许力矩 | Ts | kgf-m | 参考力矩表 |
入力轴容许径向负荷 | C3 | kgf | 1570 |
入力轴较大弯曲力矩 | C4 | kgf | 1130 |
入力轴较大扭矩 | C5 | kgf-m | 460 |
入力轴的GD2(注1) | C6 | kgf-m2 | 0.62 |
定位分割精度 | sec. | ±30 | |
重量 | kg | 450 |
型号有:80DT/110DT/140DT/180DT/210DT/250DT/350DT/438DT
当入力轴旋动时,凸轮滚子按照给定的位移曲线旋转出力转塔,而同时又沿肋的斜面滚动。在肋与凸轮的端面平衡的区域里,即在静态范围内,滚子接通其轴,但出力转塔本身并不旋转。锥度支撑肋通常与两个或三个凸轮滚子接触,以便入力轴的旋转可均匀地传送到出力轴。如果在锥度支撑肋的凸轮表面和凸轮滚子之间有不顺滑情况,则会损害分割器。通过调整轴之间的距离可消除旋转不顺畅的现象。可通过调整预负荷来接近凸轮滚子和凸轮的弹性区,从而加强分割器的刚性。其结构和功能是转位凸轮和凸轮滚子相结合的性能,能进行高速操作。
1、结构简单:主要由立体凸轮和分割盘两部分组成。
2、动作准确:无论在分割区,还是静止区,都有准确的定位。完全不需要其它锁紧元件。可实现任意确定的动静比和分割数。
3、传动平稳:立体凸轮曲线的运动特性好,传动是光滑连续的,振动小,噪声低。
4、输出分割精度高:分割器的输出精度一般≤± 30 〃。高者可达≤±15 〃。
5、高速性能好:分割器立体凸轮和分割轮属无间隙啮合传动,冲击振动小,可实现高速,达 900rPm.
晟谌凸轮分割器的特点:
1,具有固定中空轴特性,最适合自动化组立运用。2,可承载较大直径的盘面,适用较大负荷之回转台式圆盘驱动场合。3、只适合水平安装,无法垂直及倒立安装,此系列机种之尺寸设计特性与凸緣型弁酮萓A于驱动运转上可承受超大轴向负载及垂直径向压力,在输出端有一凸起固定盘面及大孔径空心轴,可搭配设置动态、静态自动化周边设备,可将动力源之电、油、气管路置于空心孔內,此系列机种广泛应用于重负载、直接自动化设备之各类机构及产业机械,作同步自动化間歇驱动。
晟谌凸轮分割器主要部位都是哪些材质制作而成
1.输入输出轴是40Cr材质。通过渗碳淬火处理加工,
2.凸轮是CrMn合金钢做的,渗碳淬火处理,用奥地利进口凸轮专用磨床二次磨削处理的,曲线精度平整度很高,可以确保运行的稳定性。
3.出力分度盘是通过美国哈斯机场加工的,可以保证每个分度加工出来后的精度是几秒,因为经过装配,其最后的误差可以达到低于15角秒。
4.滚子是轴承钢制作,硬度可以达到60,其耐磨性能很高,可以达到很长的寿命。
所以我们的产品可以保证精度和运行稳定性,
售后保障齐全,本公司产品都是质保一年时间,如果出现问题我们会在第一时间安排技术人员给出处理方案,或者更换
