食品机械专用60DF凸轮分割器|上海晟谌凸轮分割器供应
DF系列高速精密凸轮分割器是实现间歇运转的分度机构。间歇分割器产品具有分度精密高,高速性能好,运转平稳、传递扭矩大、定位自锁、结构紧凑、体积小、噪音低、寿命长等显著优点。产品广泛应用于各种组合机械、食品包装机械、制药机械、烟草机械、灌装成型机械、玻璃陶瓷机械、灯泡机械、以及圆盘式直接自动化、制造装配自动生产线等机械行业中,并已获得了使用者的信任与一致好评。

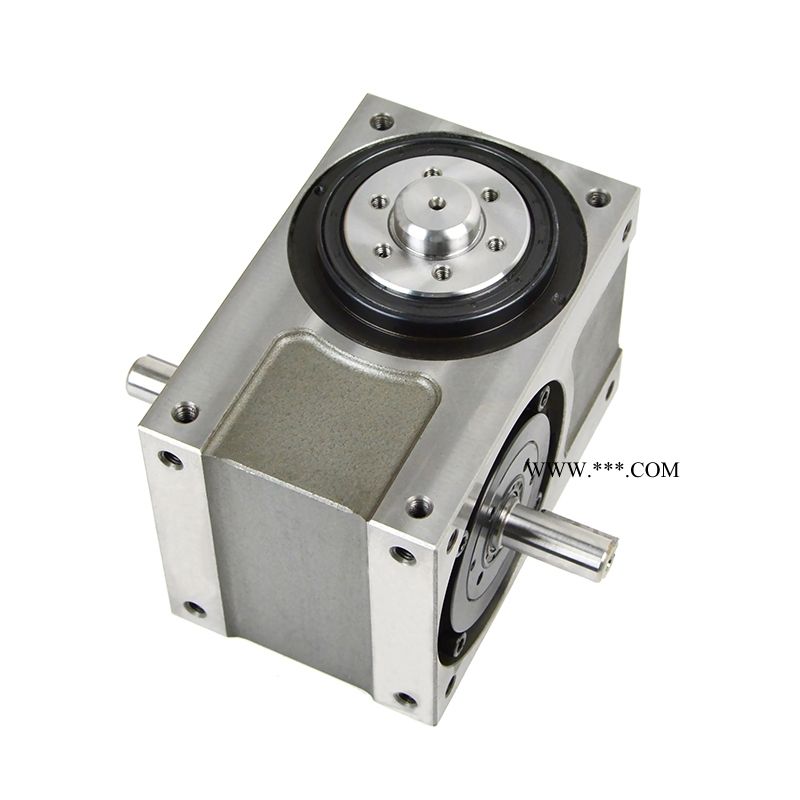

法兰型(DF)系列
此机种具有重负荷特性,可随受较大的垂直径向或轴向压力,其输出轴为法兰盘式设计,有凸缘中心、盘面螺孔、定位、销孔、固定面宽大,可使链接件更具坚实平衡。适用于较大负荷的回转式圆盘驱动场合,被广泛使用在各类盘式加工机械及类似机构的产业机械,自动化间歇驱动部,驱动圆盘。
当入力轴旋动时,凸轮滚子按照给定的位移曲线旋转出力转塔,而同时又沿肋的斜面滚动。在肋与凸轮的端面平衡的区域里,即在静态范围内,滚子接通其轴,但出力转塔本身并不旋转。锥度支撑肋通常与两个或三个凸轮滚子接触,以便入力轴的旋转可均匀地传送到出力轴。如果在锥度支撑肋的凸轮表面和凸轮滚子之间有不顺滑情况,则会损害分割器。通过调整轴之间的距离可消除旋转不顺畅的现象。可通过调整预负荷来接近凸轮滚子和凸轮的弹性区,从而加强分割器的刚性。其结构和功能是转位凸轮和凸轮滚子相结合的性能,能进行高速操作。
1、结构简单:主要由立体凸轮和分割盘两部分组成。
2、动作准确:无论在分割区,还是静止区,都有准确的定位。完全不需要其它锁紧元件。可实现任意确定的动静比和分割数。
3、传动平稳:立体凸轮曲线的运动特性好,传动是光滑连续的,振动小,噪声低。
4、输出分割精度高:分割器的输出精度一般≤± 30 〃。高者可达≤± 15 〃。
5、高速性能好:分割器立体凸轮和分割轮属无间隙啮合传动,冲击振动小,可实现高速.
