品牌 | 博格曼 |
型号 | 70PX36 |
加工定制 | 是 |
类别 | 行星减速机 |
齿轮类型 | 行星齿轮 |
安装形式 | 任意 |
布局形式 | 同轴式 |
齿面硬度 | 硬齿面 |
用途 | 减速机 |
许用扭矩 | 100(N.m) |
减速比 | 36 |

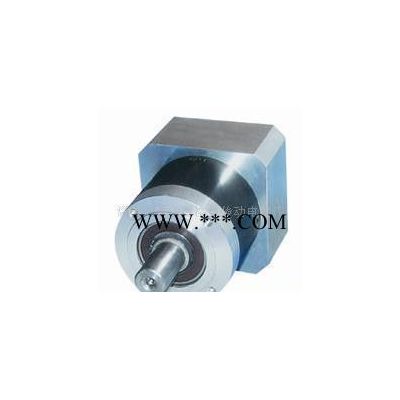

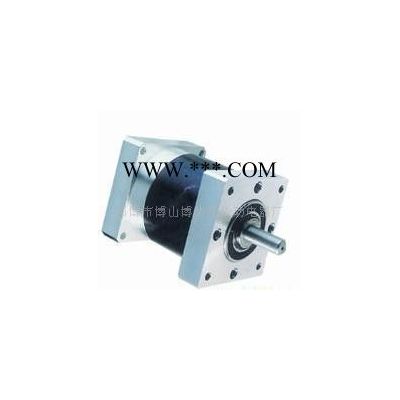

本款减速器属70mm直径经济型系列行星减速器。齿轮模数m=1mm,减速比有:4:1,6:1,16:1,36:1,64:1,96:1,144:1,216:1,384:1-----1296:1----7776:1各种速比
PX系列行星减速器,可根据不同厂家的不同电机进行设计生产,直径范围:40mm/42mm/45mm/50mm/55mm/60mm/65mm/70mm/80mm/85mm/90mm/100mm/110mm/130mm/190mm.速比范围比较广:3:1,4:1,5:1,6:1,8:1至32768:1,噪音50--55分贝。
外形及安装尺寸 安装型式 BA 型号 | 速比 | HA 0 -0.5 | HB | C | D (h7) | E | F | G 0 -0.03 | GA 0 -0.1 | e | AA | AB | LA | L | K | MD | HD | p | BB | BC | J110SZ-PX | 4(6) | 71 | 128.5 | 40 | 22 | 52 | 50 | 6 | 18.5 | 5 | 140 | 116 | 145 | 335 | 11 | 110 | 12 | 112 | 100 | 45 | 25 | 16(36) | 170 | 360 | 64(216) | 195 | 385 | 60 | 256(1296) | 220 | 410 | J130SZ(ZYT)-PX | 4(6) | 85 | 153 | 40 | 28 | 52 | 50 | 6 | 24.5 | 5 | 160 | 136 | 158 | 377 | 13 | 130 | 13 | 134 | 120 | 78 | 26 | 16(36) | 190 | 409 | 64(216) | 222 | 441 | 256(1296) | 254 | 473 |
型号 | 速比 | L | JllOZYT-PX | 4(6) | 313 | 329 | 359 | 16(36) | 338 | 354 | 384 | 64(216) | 363 | 379 | 409 | 256(1296) | 388 | 404 | 434 | 注:其余字母尺寸通用上表 |
选型示例: 用户可根据实际工作制和负载性质参照以下内容正确选用减速器的功率与型号. (一)根据负载转矩及减速器的输出转速,可用下式计算出所需功率。 P=T·n/k·n 式中:P-输出功率W; T-负载转矩mN·m,按技术数据表选取; n-输出转速r/min; k-载荷常数9560; η-传动效率,按下表选取。 传动比(i) | 4(6) | 16(36) | 64(216) | 256(1296) | η | 0.78 | 0.61 | 0.47 | 0.37 |
(二)可选用WK系列直流伺服电动机控制稳压电源。 (三)根据实际工作制和负载性质可参照服役系数表选取服役系数 出转速,参照技术数据表可选定减速器型号。 服役系数表 每天工作时间(h) | 负载性质 | 均匀平稳 | 中等振动 | 严重冲击 | 12 | 1 | 1.25 | 1.75 | 24 | 1.25 | 1.50 <, P> | 2 |
|
|
一应具全。噪音55分贝。
