| 产地 | 日本 |
|---|---|
| 量程 | 1 Hz ～ 20 kHz |
| 电源 | DC 12±2 V，约 40 mA |
| 耐电压 | DC 250 V |
| 使用温度范围 | －10 ℃～＋70 ℃ |
| 类型 | 传感器 |
| 种类 | 磁电式转速传感器 |
| 重量 | 约 80 g |
| 品牌 | ONOSOKKI小野 |
| 型号 | MP-981/AP-981 |
| 加工定制 | 否 |
这种磁电式转速传感器的内部由磁阻元件、性磁铁、直流放大器及电压调节器等组成，是磁通响应型传感器（电阻值随磁通大小而变化），从超低速到高速（1 ～ 20000 r/min（60 P/R）），以方形波输出。

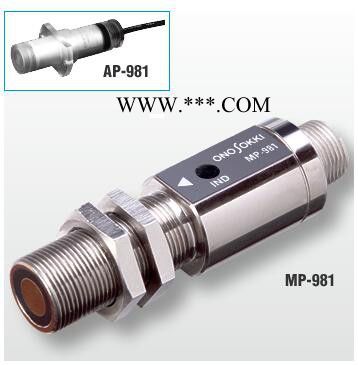

磁电式转速传感器有以下3种。通用型：MP-981
高速型：MP-9820
防水型：AP-981
特点
可以检测到近乎0r/min
由于是非接触式，很安全
小型轻量，安装简单
只要在测定对象物上能安检测齿轮，安装位置无关紧要
|
| MP-981 | AP-981 |
| 检测方法 | 磁阻元件及磁性体齿轮 | 磁阻元件及磁性体齿轮 |
| 检测齿轮 | 強磁体（S20C，SS400等）， | 強磁体（S20C，SS400等）， |
| 检测距离 | 取决于齿轮的模数 | 取决于齿轮的模数 |
| 量程 | 1 Hz ～ 20 kHz | 1 Hz ～ 20 kHz |
| 输出方式 | 浮式接地 | 浮式接地 |
| 输出信号 | 方形波 “ Hi” 电平 ：＋（5±0.5）V以内、 | 方形波 “ Hi” 电平 ：＋（5±0.5）V以内、 |
| 输出阻抗 | 约330Ω | 约330Ω |
| 电 源 | DC 12±2 V，约 40 mA | |
| 保护电路 | 电源极性保护 | |
| 使用温度范围 | －10 ℃～＋70 ℃ | －10 ℃～＋70 ℃ |
| 耐电压 | DC 250 V | |
| 耐振动 | 1.2mmp-p，30 Hz，1小时，X，Y，Z各方向 （通电时） | |
| 耐冲击 | 490 m/s2，X，Y，Z方向3转 （不通电的时候） | |
| 重 量 | 约 80 g（包括两个安装螺母） | 约 130 g（包括信号线） |
| 信号线 | 别售（30 m以下，MX-7100/8100系列连接电缆使用时） | 耐硝酸信号线1.9 m，内置抽拉式 |
| 备 注 | ---- | 外形材质为聚碳酸酯，防水型，相应于防水型JIS C0920保护等级IPX7。耐酸型硝酸雾状气氛中可以使用。 |
