| 材质 | 碳钢 |
|---|---|
| 连接形式 | 法兰 |
| 适用介质 | 蒸汽 |
| 公称通径 | 15-500 |
| 结构形式 | 活塞式 |
| 压力环境 | 常压 |
| 工作温度 | 常温 |
| 标准 | 国标 |
| 流动方向 | 单向 |
| 驱动方式 | 蒸汽 |
| 零部件及配件 | 阀体 |
| 形态 | 隔膜式 |
| 类型(通道位置) | 直通式 |
| 品牌 | 上明牌 |
| 型号 | Y43H/Y型 |

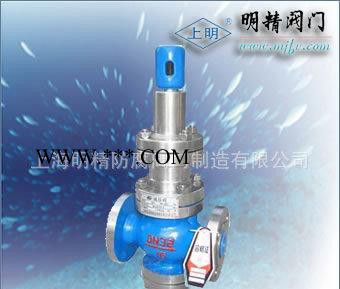

一、产品[先导活塞蒸汽减压阀]的详细资料：
产品型号：Y43H/Y型
产品名称：先导活塞蒸汽减压阀
产品特点：本系列减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、阀阀盘、活塞、缸套、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力，利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。本产品主要用于蒸汽管路，超减压稳压作用。
二、主要技术参数和性能指标：
| 公称压力（MPa） | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 | |||||
| 壳化试验压力（MPa） | 2.4 | 3.75 | 6.0 | 9.6 | 15.0 | 24 | |||||
| 密封试验压力（MPa） | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 | |||||
| 最高进口压力（MPa） | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 | |||||
| 出口压力范围（MPa） | 1.0-1.0 | 0.1-1.6 | 0.1-2.5 | 0.5-3.5 | 0.5-35 | 0.5-45 | |||||
| 压力特性偏差（MPa）△P2P | GB12246-1989 | ||||||||||
| 流量特性偏差（MPa）△P2G | GB12246-1989 | ||||||||||
| 最小压差（MPa） | 0.15 | 0.15 | 0.2 | 0.4 | 0.8 | 1.0 | |||||
| 渗漏量 | GB12245-1989 | ||||||||||
*.壳体试验不包括膜片、顶盖。
三、流量系数(Cv)：
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 500 |
| Cv | 1 | 2.5 | 4 | 6.5 | 9 | 16 | 25 | 36 | 64 | 100 | 140 | 250 | 400 | 570 | 780 | 1020 | 1500 |
四、主要零件材料：
| 零件名称 | 零件材料 |
| 阀体 阀盖 底盖 | WCB |
| 阀座 阀盘 | 2Cr13 |
| 缸套 | 2Cr13/铜合金 |
| 活塞 | 合金铸铁 |
| 导阀座 导阀杆 | 2Cr13 |
| 主阀弹簧 | 1Cr18Ni9Ti |
| 导阀主弹簧 | 50CrVA |
| 调节弹簧 | 60Si12Mn |
五、上明牌Y43H蒸汽减压阀外形尺寸(PN1.6-4.0)单位：mm
| 公称通径 DN | 外 形 尺 寸 | |||
| L | H | Hl | ||
| 1.6/2.5MPa | 4.0MPa | |||
| 15 | 160 | 180 | 295 | 90 |
| 20 | 160 | 180 | 330 | 98 |
| 25 | 180 | 200 | 330 | 110 |
| 32 | 200 | 220 | 330 | 110 |
| 40 | 220 | 240 | 345 | 125 |
| 50 | 250 | 270 | 345 | 125 |
| 65 | 280 | 300 | 350 | 130 |
| 80 | 310 | 330 | 385 | 160 |
| 100 | 350 | 380 | 385 | 170 |
| 125 | 400 | 450 | 400 | 200 |
| 150 | 450 | 500 | 415 | 210 |
| 200 | 500 | 550 | 475 | 240 |
| 250 | 650 | 525 | 290 | |
| 300 | 800 | 580 | 335 | |
| 350 | 850 | 620 | 375 | |
| 400 | 900 | 660 | 405 | |
| 450 | 900 | 730 | 455 | |
| 500 | 950 | 750 | 465 | |
