| 材质 | SUS304 |
|---|---|
| 等级 | 合格品 |
| 工作电流 | 1.5（A） |
| 工作电压 | 220（V） |
| 工作温度 | -30~+125（℃） |
| 工作压力 | 5（Mpa） |
| 介质比重 | 0.8 |
| 净重 | 120g |
| 类型 | 连杆浮球液位开关 |
| 耐温 | 120℃ |
| 耐压 | 5Mpa |
| 上市时间 | 2021年 |
| 售后服务 | 一年保修 |
| 颜色 | 白色 |
| 品牌 | 鑫佰奥 |
| 型号 | 来电确认 |
| 加工定制 | 是 |
| 打样周期 | 1-2天 |

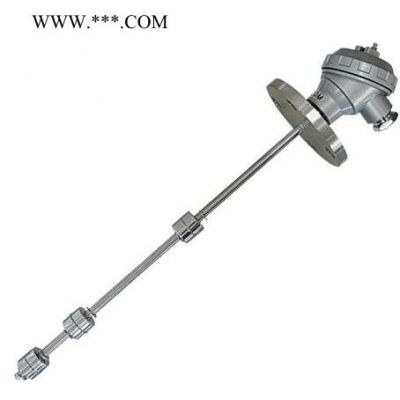

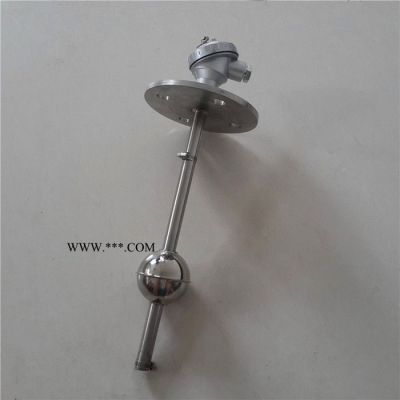

连杆浮球液位开关
连杆浮球液位开关适应于控制泵运转来维持液位;控制罐的自动装卸;控制液位或供给信号，如油箱、自动清洗系统、液压罐、低压锅炉、污水处理系统。概述
连杆浮球液位开关是一种安全可靠、使用方便、结构简单的液位控制器。一只产品可实现多点控制。其特点是寿命长、速度快具有较强的抗负载冲击能力。
应用
废水/净水处理、造船、发电机设备、石油化学、食品、电子、染整、化学、橡胶及塑胶、油压机械、化学制药等行业。
特点
● 可作多点控制。控制开关位置可以按使用者需要订制。
● 使用磁簧开关不需供应电源，接点寿命可达200万次。
● 所有的开关出线在同一接线盒，外部施工配线成本低廉。
● 多个开关控制点和其它形式的液位开关比较，RF型的单价更低。
● 接线盒的防护等级皆在IP-65以上。
● 有PP、SUS316金属材质，因此不管酸碱液、溶剂或各种燃油，皆有合适产品可配合使用。
● 磁簧开关与导线完全和液体隔离，因此在高温、高压设备上亦可安全使用。
● 连杆式浮球液位开关套装，适用于高温和高压场合
● 60VA干触点簧片开关，可通过浮球安装位置选择常开或常闭
● 316 SS浮球、导管和安装接口，适用于恶劣环境
● 带便于电气对中调节的可旋转底座的美标(NEMA 4X)聚丙烯外壳
● 可定制导管长度和开关设定点尺寸
工作原理最
连杆浮球液位开关使用磁力运作，无机械连接件，运作简单可靠。当浮球开关被测介质浮动浮子时，浮子带动主体移动，同时浮子另一端的磁体将控制开关动作杆上的磁体。
在密闭的金属或塑料管内，设置一点或多点的磁簧开关，然后将管子贯穿一个或多个，中空而内部装有环型磁铁的浮球，并利用固定环，控制浮球与磁簧开关在相关位置上，使浮球在一定范围内上下浮动。利用浮球内的磁铁去吸引磁簧开关的接点 ，产生开与关的动作。
技术参数
● PP，PVDF材质可适用于强酸碱场所;SUS304/316金属材质适用于高温高压桶槽
● 接线盒规格齐全，有塑胶、铝合金、不锈钢防爆型，防护等级IP-65以上
● 接点容量50W/250VAC SPST或40W/250VAC SPDT
● 接续法兰有JIS，DIN，ANSI规格；牙口有NPT，PF，BSP等规格
● 可做多点控制、安装容易、节省成本
● 长度:7.6Cm至2.4m
● 允许误差:±3mm
● 重复性:±1mm
● 比重:最小0.55
● 安装位置:竖直安装±30度
● 开关设定点:1-5(出厂设定)
● 触点类型:SPST簧片
● 触点容量:240VAC/VDC@60VA
● 触电输出:常开
● 工作温度:-40度至200度
● 环境温度:-40度至60度
● 安装高度:13.2Cm
● 压力:13.8bar
● 防护等级:IP65
● 外壳材料:PP.UL94VO
● 接线条:12柱，插口
● 电气接口:1/2"NPT
● 安装接口:2"NPT
● 等级:通用型
● 认证:CE
● 特殊规格可根据客户需求订制
安装须知
配线时建议使用多蕊电缆。被控制线路负载必须和浮球开关接点容量相匹配。
安装位置应远离进水口，否则开关会因进水口的波动而造成误动作。
若开关装置于容器池壁，可加装L型角钢支架。
当浮球开关使用在有马达、继电器、螺管线圈等有电感性负载的电路中，建议在负载两端并联保护线路如:RC(缓冲器)、变阻器、二极管等。
接线完成后请将盒盖旋紧并将接线口固定，以确保接线盒防水。
接线板端子台上的标识数字由小到大对应着从上至下各浮球的接点。
