品牌：江苏中鼎阀业
起订：1件
供应：88888件
发货：8天内
| 是否有现货： | 是 | 零部件及配件： | 阀体 |
| 驱动方式： | 电子 | 流动方向： | 换向 |
| 适用介质： | 水 | 材质： | 不锈钢 |
| 连接方式： | 卡套 | 通道： | 三通式 |
| 结构形式： | 浮动球阀 | 类别： | 三通球阀 |
| 品牌： | 江苏中鼎阀业 | 公称通径： | 6-100 |
| 用途： | 制药 化妆品 饮料 酒类，酚类等 | 型号： | Q915f |
| 规格： | 6-100 | 包装： | 木箱包装 |
| 产量： | 88888 |

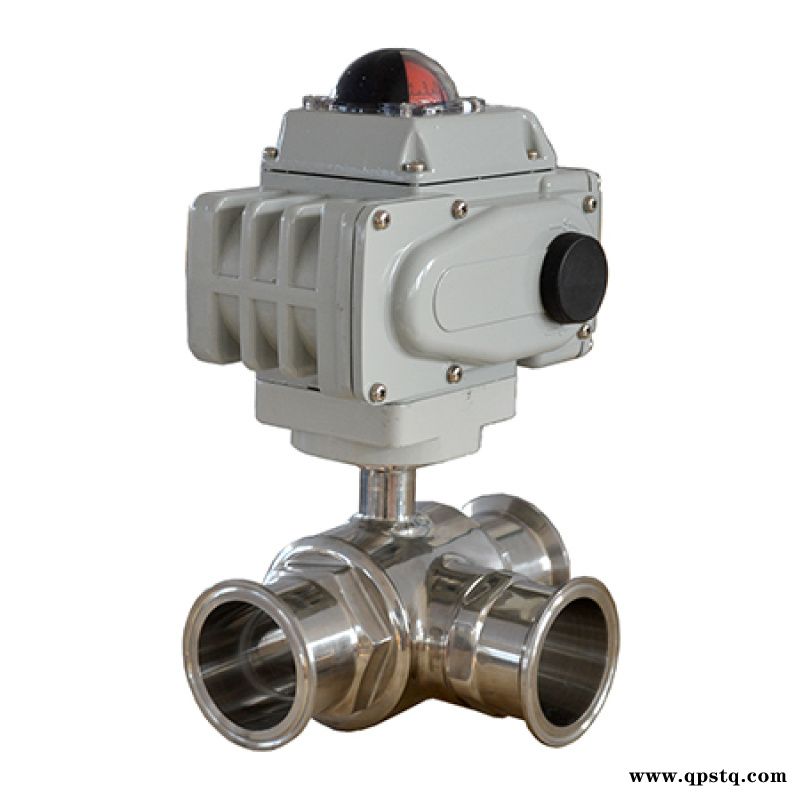

中鼎Q915F电动卫生级三通球阀1寸制药基本介绍 卫生级电动三通球阀是由卫生级三通球阀和电动执行器组成，卫生级三通球阀阀体流道经过精密抛光和除菌处理，采用了全包的F4密封，没有死角且容易清洗。阀体采用不锈钢精制而成，流道内壁0.5um电子抛光，保持流体畅通无阻。有三通L型和三通T型之分，具体流向参考下图的流向示意图，球芯有L型有三通双口孔种，改变球芯与管道的相对角度，可以对三支管道流体实现不同的组合控制；T型孔道可起配比作用，泛应用于啤酒工程、食品工程、化学工程、制药工程、生物工程和水处理工程等领域。 中鼎Q915F电动卫生级三通球阀1寸制药技术参数
| 公称通径 | 15～102mm |
|---|---|
| 公称压力 | PN1.0MPa |
| 阀轴材质 | 不锈钢 |
| 阀体材质 | 304/316/316L不锈钢 |
| 球体材质 | 304/316/316L不锈钢 |
| 阀座密封 | PTFE |
| 温 度 | PTFE≤180℃ |
| 结构型式 | 快装式、焊接式、螺纹式 |
| 适用介质 | 啤酒、 、生物工程、食品、制药、饮料、乳品等 |
| 特 点 | 安全卫生，密封好、使用寿命长 |
| 主要外形尺寸-PN16（16bar） | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| 公称通径 DN | 连接尺寸mm | 执行器选配 | |||||||
| L | Lo | L1 | L2 | H | d | D | |||
| 20 | 108 | 54 | 165 | 150 | 185 | 16 | 50.5 | CHV-005 | CHQ-010 |
| 25 | 120 | 60 | 165 | 150 | 190 | 22 | 50.5 | CHV-005 | CHQ-010 |
| 32 | 128 | 64 | 165 | 150 | 195 | 29 | 50.5 | CHV-010 | CHQ-010 |
| 38 | 140 | 70 | 165 | 150 | 210 | 35 | 50.5 | CHV-010 | CHQ-015 |
| 51 | 165 | 83 | 190 | 170 | 220 | 48 | 64 | CHV-015 | CHQ-020 |
| 63 | 180 | 90 | 270 | 220 | 265 | 58 | 77 | CHV-020 | CHQ-020 |
| 76 | 220 | 110 | 270 | 220 | 280 | 70 | 91 | CHV-020 | CHQ-030 |
| 89 | 250 | 125 | 270 | 220 | 290 | 85 | 106 | CHV-040 | CHQ-030 |
| 102 | 260 | 130 | 270 | 220 | 295 | 97 | 119 | CHV-060 | CHQ-040 |
