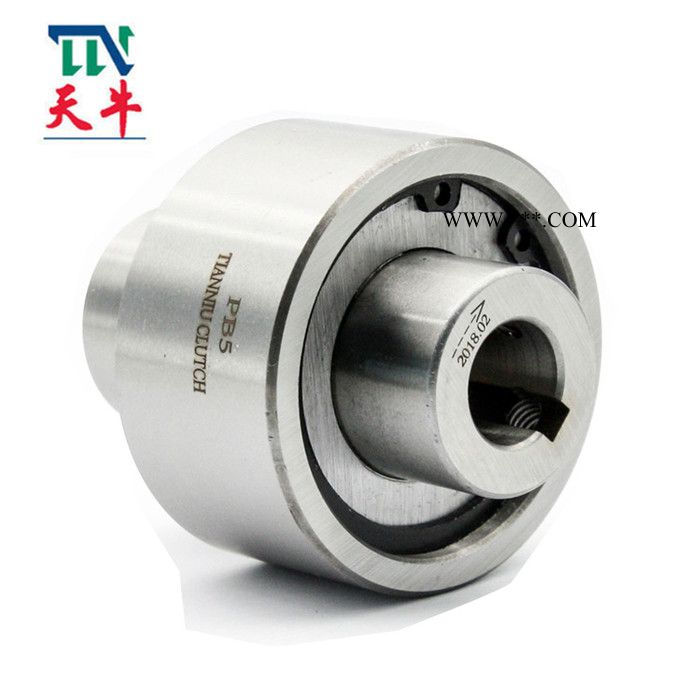

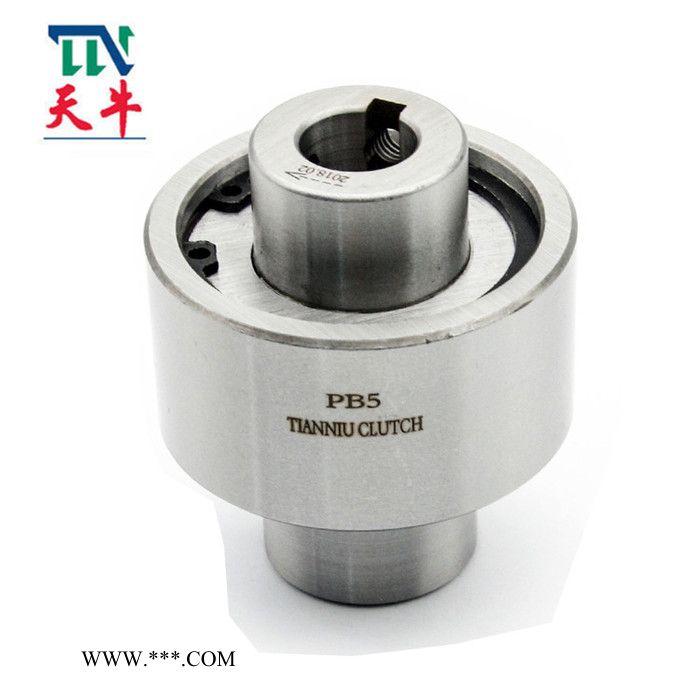

天牛供应PB14高品质凸轮离合器|目前最新的【质品供应】

价格：￥400.00/套
材质：轴承钢
类型：单向轴承
起订：1套
供应：5000套
发货：10天内

材质	轴承钢
类型	单向轴承
用途	离合器
重量	6kg
是否标准件	标准件
样品或现货	现货
是否进口	非进口
体积规格	小型
滚动体列数	双列
滚道类型	球面滚道
使用特性	低温
载荷方向	向心
品牌	天牛
型号	PB14
加工定制	是
轴承材质	轴承钢

类别

单向离合器

工作性质

自动式离合器

安装及应用1.PB系列凸轮离合器外圈与内圈的同轴度是通过外圈和轴之间的滑动轴承来维持的，此滑动轴承也可承受作用于外圈上的径向载荷。2.推荐轴的公差按下面列表。型号公差（mm）PB3，PB5，PB6，PB8+0 至–0.013PB10，PB12，PB14+0 至–0.0163.请勿使用PB系列的离合器作为联轴器，应使用较好弹性的连结件用于轴的联接。4.离合器的端面的箭头表示离合器的旋转方向，在使用前请先确认旋转方向是否正确。5.当离合器用于定位用途，请使用油润滑。6.使用的键应符合JIS B1301-1959标准7.请使用其它的装置来承受推力载荷，请勿直接作用在凸轮离合器上。8.被驱动的零部件如列离合器外圈上链轮的孔公差应该符合JIS标准的H6或H7级要求。

Model	Torque Capacity	Drag Torque	Max. Overrunning (r/min)		Max. indexing	Bore Size		A	B	C (h7)	D	E	F	G	Outer Race Keyway		Weight (kg)	Lubrication Filler Plug SizexPitch
Model	(Nm)	(Nm)	Inner Race	Outer Race	(cycle/min)	Dia. (J7)	Keyway	A	B	C (h7)	D	E	F	G	K	L	Weight (kg)	Lubrication Filler Plug SizexPitch
PB 3	29.4	0.2	1,800	900	150	10	4x1.5	50	50	23	22	25	21	25.7	4× 2.5	16	0.23	M6× P1.0
PB 5	147	0.2	1,800	900	150	16	5x2	70	60	32	32	35	25	38.8	5× 3.0	20	0.58	M6× P1.0
PB 6	382	0.2	1,500	800	150	20	5x2	82	73	38	38	37	33	41	5× 3.0	27	1.1	M6× P1.0
PB 8	568	0.29	1,200	650	150	25	7x3	85	83	45	40	45	33	42	7× 4.0	27	1.6	M6× P1.0
PB 10	843	0.39	1,000	400	150	31.5	10x3.5	92	95	60	41	56	37	44	10 × 4.5	28	2.5	M6× P1.0
PB 12	1530	0.39	800	300	150	40	10x3.5	100	113	65	50	66	37	52.6	10 × 4.5	29	3.6	M6× P1.0
PB 14	2110	0.59	700	300	150	45	12x3.5	112	133	75	54	76	41	57.3	12 × 4.5	30	6	M6× P1.0
