品牌：百睿教仪
材质：铝
产地：上海
起订：888套
供应：888套
| 材质 | 铝 |
|---|---|
| 产地 | 上海 |
| 尺寸 | 见详情 |
| 品牌 | 百睿 |
| 型号 | BR-C |

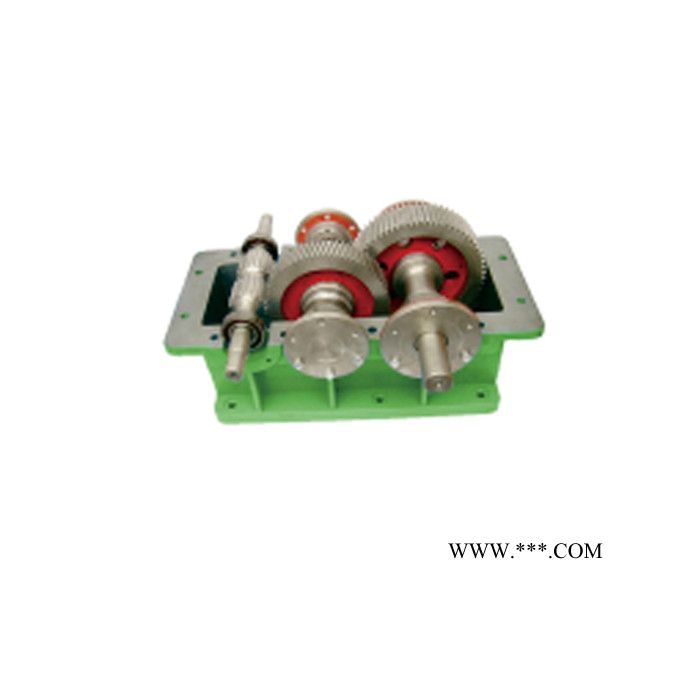

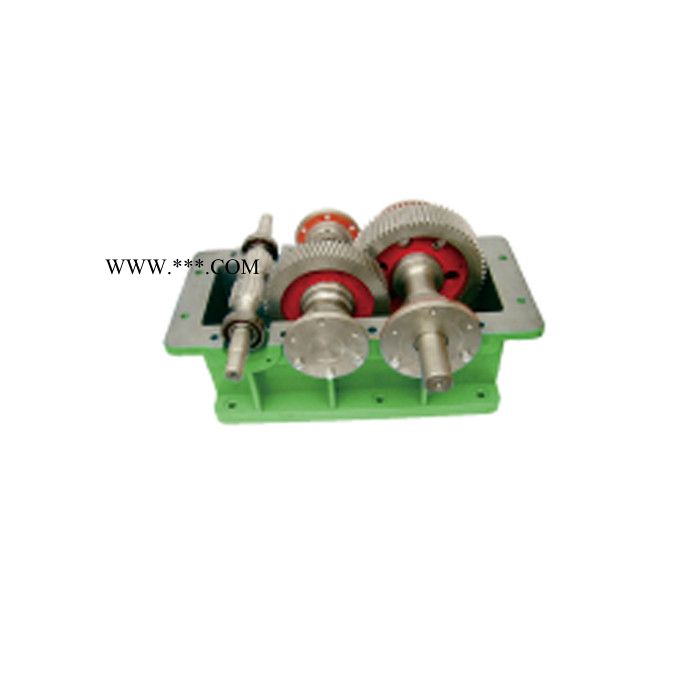

BR-C 装拆实验用减速器模型
BR-C拆装实验用减速器模型(全铝制)技术参数
（标配件提供零件图、装配图及3D软件）
1．BR-C01双级园柱齿轮减速器(展开式) 535×330×294 mm M=3 Z1=16 Z2=47 Z3=27 Z4=68α=20度β=15度 I=7.398 a1=99 a2=147 H=146 2. BR-C02单级园柱齿轮减速器（直齿） 450×400×340 mm M=3 Z1=72 Z2=29 α=20度 β=15度 I=3 a=158 H=151 3. BR-C03双级园柱齿轮减速器(分流式) 540×360×320 mm M=3 Z1=16 Z2=47 Z3=27 Z4=68α=20度β=15度 I=7.398 a1=99 a2=147 H=146 4. BR-C04同轴式双级圆柱齿轮减速器 560×420×350 mm M=3 Z1=22 Z2=26 Z3=78 Z4=82 α=20度 β=15度 I=11.1818 a=160.5 h=159 5. BR-C05单级园锥齿轮减速器 500×350×315 mm M=3 Z1=20α=20度β=15度 I-3 H=129 6. BR-C06双级圆锥圆柱齿轮减速器 550×460×360 mm M=3 Z1=20 Z2=50 Z3=16 Z4=68 β=15度I=10.625 a=130.5 H=141 7. BR-C07蜗轮蜗杆减速器 420×320×400 mm M=4 Z1=1 Z2=45 β=4度45分49秒 I=45 H=210 a=120 M=4 I=45 Q=12 8. BR-C08新型单级减速器 300×230×220 mm M=2 Z1=25 Z2=75 i=3 h=120 标配是以上八件，下面四件是可选件。 9. BR-C09蜗轮杆上置式减速器 420×320×400 mm M=4 Z1=1 Z2=45β=15度L=4度45分49秒钟Q=12 H=163 A=120 M=4 I=45 10.BR-C10蜗轮蜗杆下置式减速器 420×320×400 mm M=4 Z1=1 Z2=45β=15度L=4度45分49秒钟Q=12 H=210 A=120 M=4 I=45 11.BR-C11摆线针轮减速器 552×280×290 mm 外针轮:12 内针轮:11 I=12 H=162 12.BR-C12谐波齿轮减速器 390×250×320 mm M=2 Z1=94 Z2=91 I=31 H=146 查询测绘用减速箱、装配体测绘模型请点击：//www.bairt.com/show_products.asp?id=124&b_classid=238 查询测绘用齿轮油泵、千斤顶、柱塞泵、机用虎钳、铣刀头等请点击：//www.bairt.com/show_products.asp?id=335&b_classid=238
